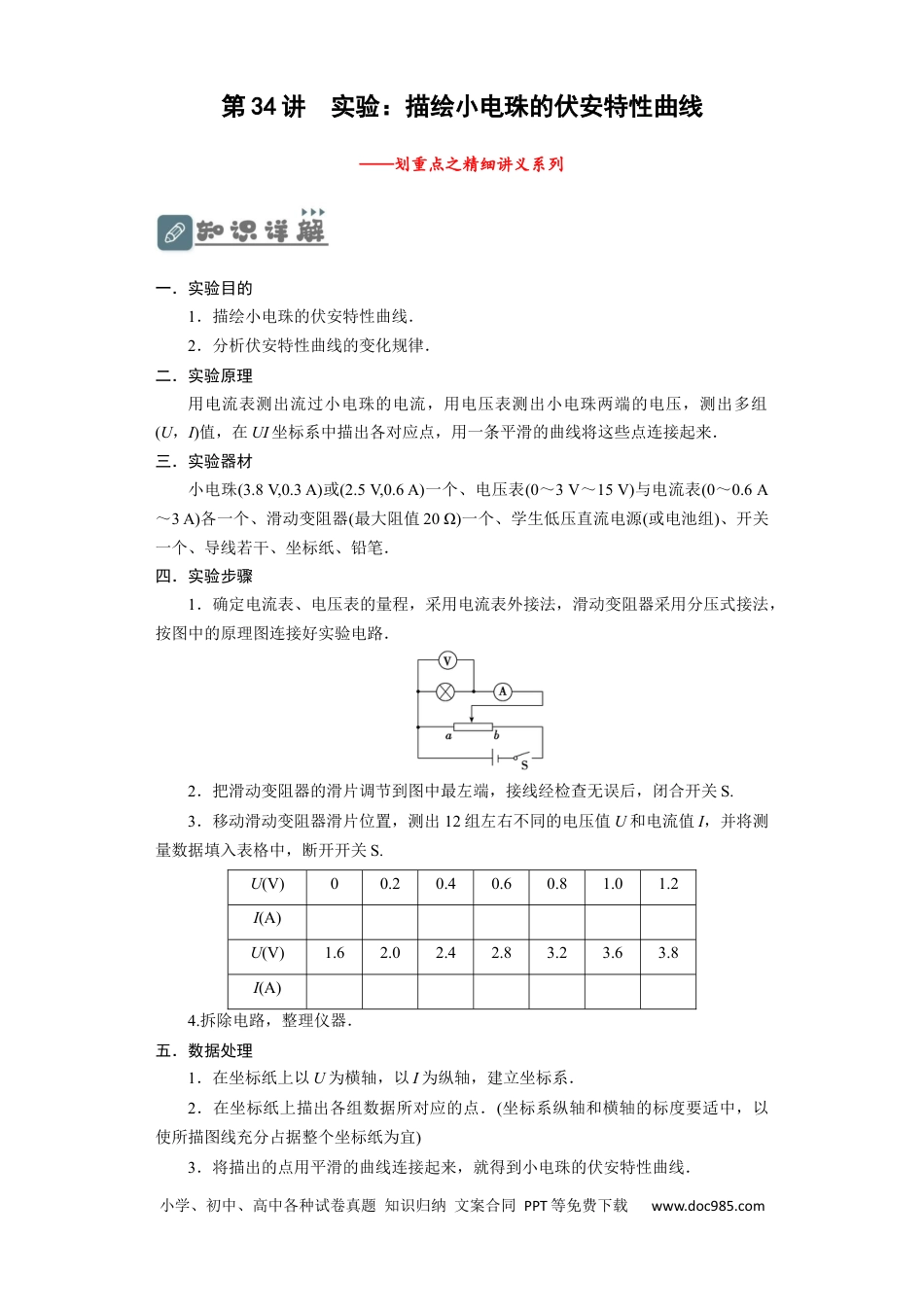

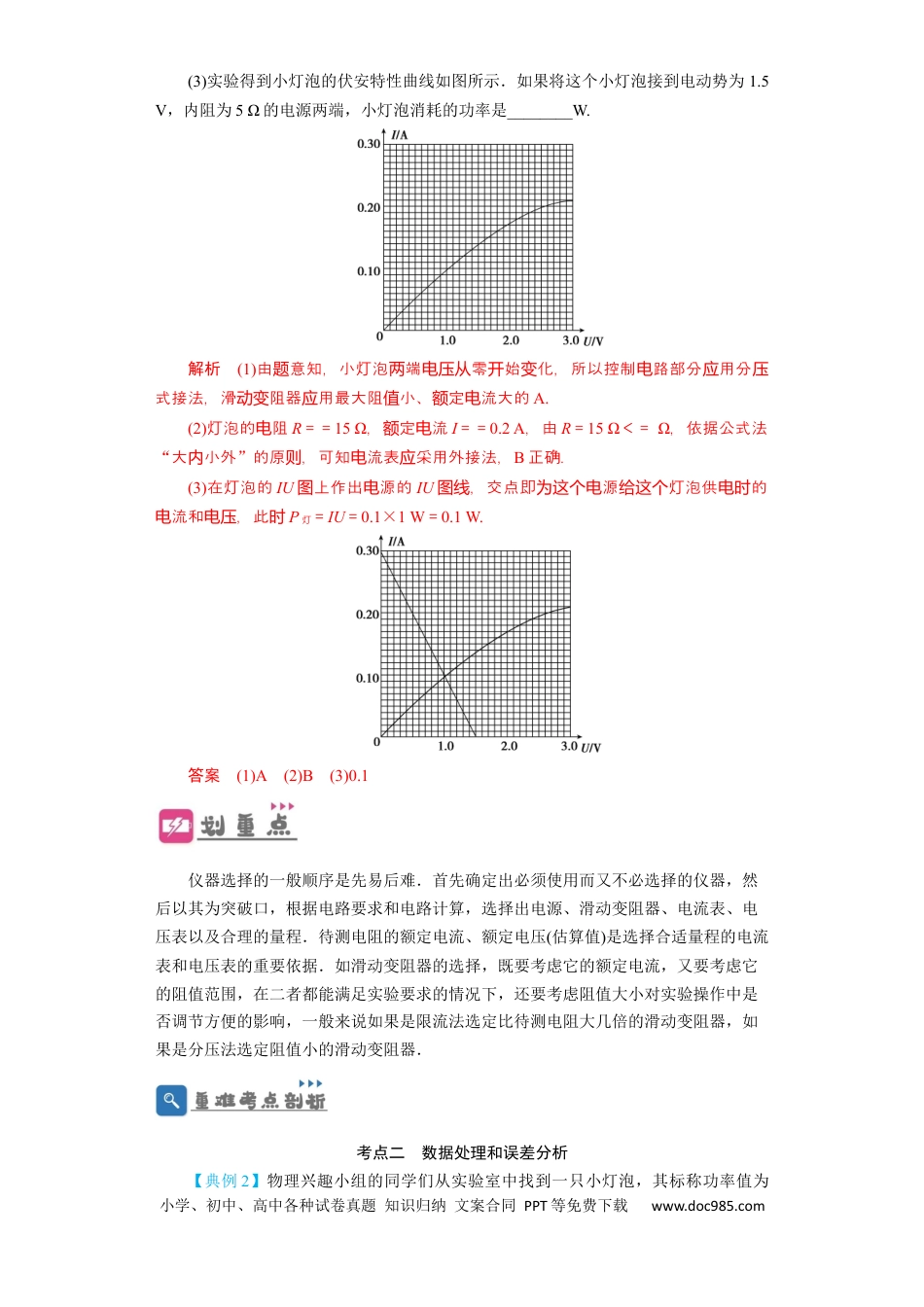

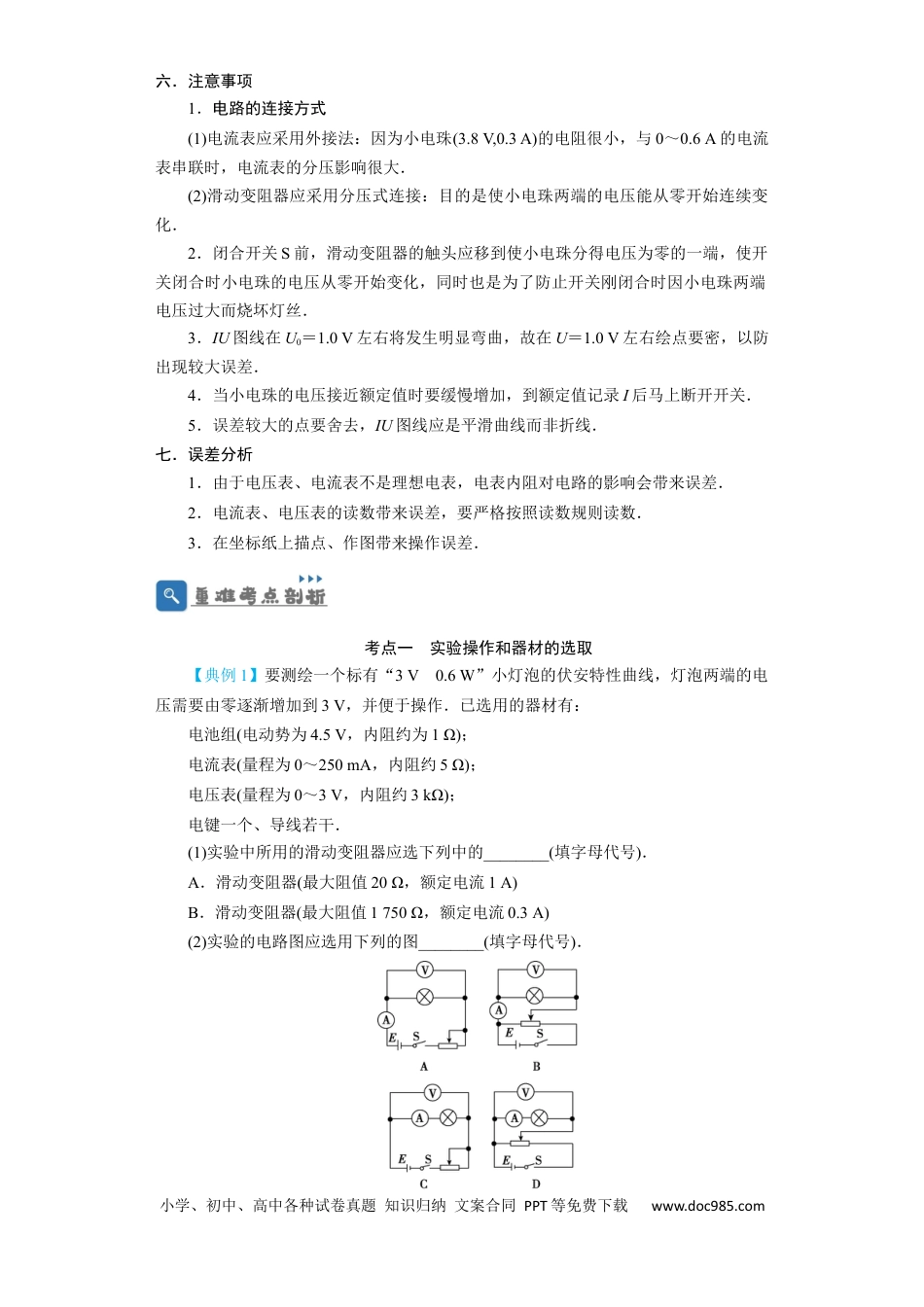

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第34讲实验：描绘小电珠的伏安特性曲线——划重点之精细讲义系列一．实验目的1．描绘小电珠的伏安特性曲线．2．分析伏安特性曲线的变化规律．二．实验原理用电流表测出流过小电珠的电流，用电压表测出小电珠两端的电压，测出多组(U，I)值，在UI坐标系中描出各对应点，用一条平滑的曲线将这些点连接起来．三．实验器材小电珠(3.8V,0.3A)或(2.5V,0.6A)一个、电压表(0～3V～15V)与电流表(0～0.6A～3A)各一个、滑动变阻器(最大阻值20Ω)一个、学生低压直流电源(或电池组)、开关一个、导线若干、坐标纸、铅笔．四．实验步骤1．确定电流表、电压表的量程，采用电流表外接法，滑动变阻器采用分压式接法，按图中的原理图连接好实验电路．2．把滑动变阻器的滑片调节到图中最左端，接线经检查无误后，闭合开关S.3．移动滑动变阻器滑片位置，测出12组左右不同的电压值U和电流值I，并将测量数据填入表格中，断开开关S.U(V)00.20.40.60.81.01.2I(A)U(V)1.62.02.42.83.23.63.8I(A)4.拆除电路，整理仪器．五．数据处理1．在坐标纸上以U为横轴，以I为纵轴，建立坐标系．2．在坐标纸上描出各组数据所对应的点．(坐标系纵轴和横轴的标度要适中，以使所描图线充分占据整个坐标纸为宜)3．将描出的点用平滑的曲线连接起来，就得到小电珠的伏安特性曲线．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com六．注意事项1．电路的连接方式(1)电流表应采用外接法：因为小电珠(3.8V,0.3A)的电阻很小，与0～0.6A的电流表串联时，电流表的分压影响很大．(2)滑动变阻器应采用分压式连接：目的是使小电珠两端的电压能从零开始连续变化．2．闭合开关S前，滑动变阻器的触头应移到使小电珠分得电压为零的一端，使开关闭合时小电珠的电压从零开始变化，同时也是为了防止开关刚闭合时因小电珠两端电压过大而烧坏灯丝．3．IU图线在U0＝1.0V左右将发生明显弯曲，故在U＝1.0V左右绘点要密，以防出现较大误差．4．当小电珠的电压接近额定值时要缓慢增加，到额定值记录I后马上断开开关．5．误差较大的点要舍去，IU图线应是平滑曲线而非折线．七．误差分析1．由于电压表、电流表不是理想电表，电表内阻对电路的影响会带来误差．2．电流表、电压表的读数带来误差，要严格按照读数规则读数．3．在坐标纸上描点、作图带来操作误差．考点一实验操作和器材的选取【典例1】要测绘一个标有“3V0.6W”小灯泡的伏安特性曲线，灯泡两端的电压需要由零逐渐增加到3V，并便于操作．已选用的器材有：电池组(电动势为4.5V，内阻约为1Ω)；电流表(量程为0～250mA，内阻约5Ω)；电压表(量程为0～3V，内阻约3kΩ)；电键一个、导线若干．(1)实验中所用的滑动变阻器应选下列中的________(填字母代号)．A．滑动变阻器(最大阻值20Ω，额定电流1A)B．滑动变阻器(最大阻值1750Ω，额定电流0.3A)(2)实验的电路图应选用下列的图________(填字母代号)．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)实验得到小灯泡的伏安特性曲线如图所示．如果将这个小灯泡接到电动势为1.5V，内阻为5Ω的电源两端，小灯泡消耗的功率是________W.解析(1)由意知，小灯泡端零始化，所以控制路部分用分题两电压从开变电应压式接法，滑阻器用最大阻小、定流大的动变应值额电A.(2)灯泡的阻电R＝＝15Ω，定流额电I＝＝0.2A，由R＝15Ω＜＝Ω，依据公式法“大小外内”的原，可知流表采用外接法，则电应B正确．(3)在灯泡的IU上作出源的图电IU，交点即源灯泡供的图线为这个电给这个电时流和，此电电压时P灯＝IU＝0.1×1W＝0.1W.答案(1)A(2)B(3)0.1仪器选择的一般顺序是先易后难．首先确定出必须使用而又不必选择的仪器，然后以其为突破口，根据电路要求和电路计算，选择出电源、滑动变阻器、电流表、电压表以及合理的量程．待测电阻的额定电流、额定电压(估算值)是选择合适量程的电流表和电压表的重要依据．如滑动变阻器的选择，既要考虑它的额定电流，又要考虑它的阻值范围，在二者都能满足实验要求的情况下，还要考虑阻值大小对实验操作中是否...
