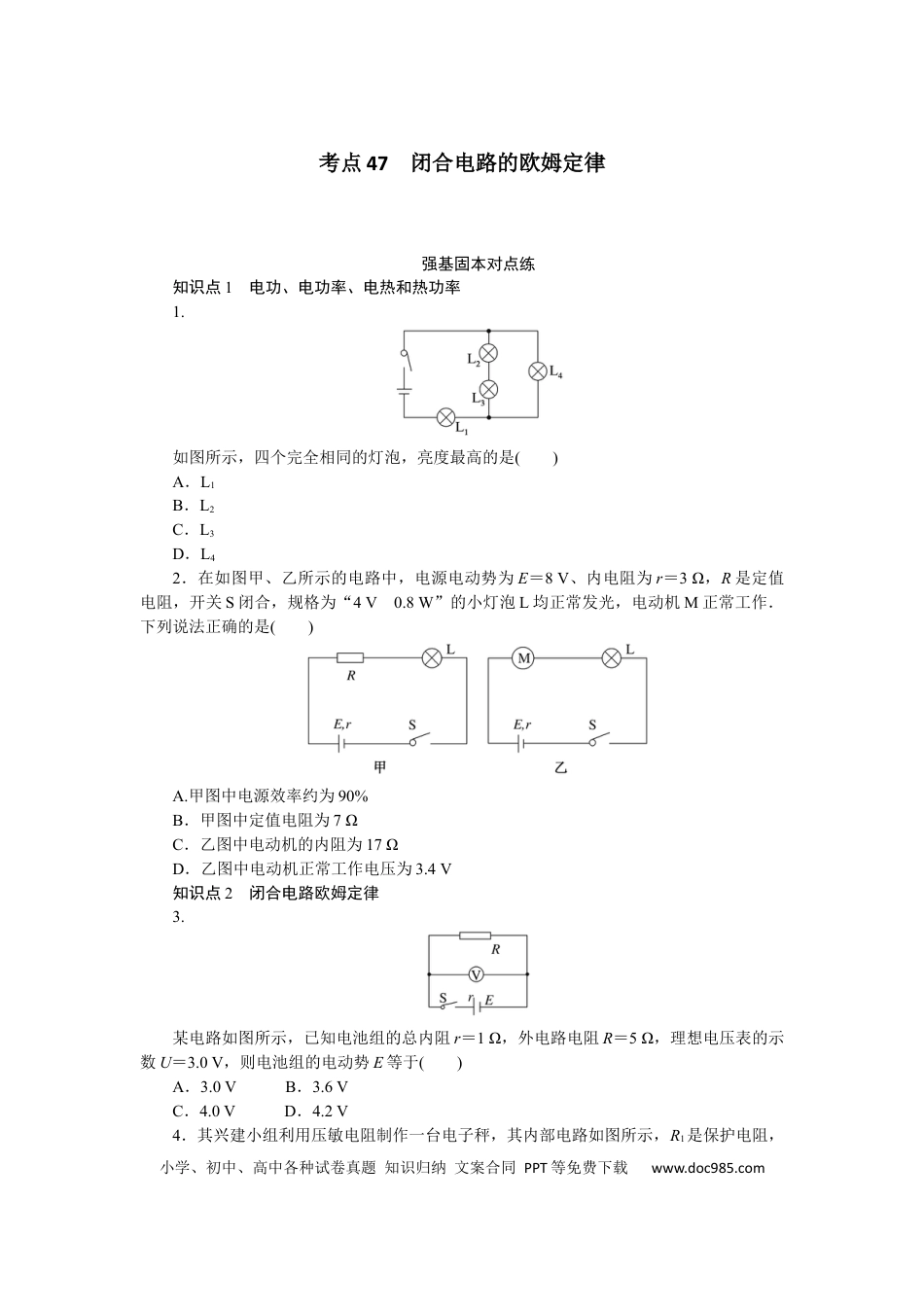

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点47闭合电路的欧姆定律强基固本对点练知识点1电功、电功率、电热和热功率1.如图所示，四个完全相同的灯泡，亮度最高的是()A．L1B．L2C．L3D．L42．在如图甲、乙所示的电路中，电源电动势为E＝8V、内电阻为r＝3Ω，R是定值电阻，开关S闭合，规格为“4V0.8W”的小灯泡L均正常发光，电动机M正常工作．下列说法正确的是()A.甲图中电源效率约为90%B．甲图中定值电阻为7ΩC．乙图中电动机的内阻为17ΩD．乙图中电动机正常工作电压为3.4V知识点2闭合电路欧姆定律3.某电路如图所示，已知电池组的总内阻r＝1Ω，外电路电阻R＝5Ω，理想电压表的示数U＝3.0V，则电池组的电动势E等于()A．3.0VB．3.6VC．4.0VD．4.2V4．其兴建小组利用压敏电阻制作一台电子秤，其内部电路如图所示，R1是保护电阻，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comR2是调零电阻，压敏电阻值R随压力F变化规律为R＝kF＋C(k、C为常量，k>0).现对电流表的刻度盘进行改装，使得电流表满偏时对应的物体质量为零，则()A．刻度盘标注的质量刻度均匀B．若使用前质量示数大于零，应将R2的滑片向右滑动C．电子秤的示数越大，电源的总功率越大D．若电池的内阻增大，但仍能调零，则称量值仍准确5.在如图所示电路中，电源电动势E＝12V，内阻r＝8Ω，定值电阻R1＝2Ω，R2＝10Ω，R3＝20Ω，滑动变阻器R4的取值范围为0～30Ω，所有电表均为理想电表．闭合开关S，在滑动变阻器的滑片从a端滑到b端的过程中，电压表V1、电压表V2、电流表A示数的变化量分別为ΔU1、ΔU2、ΔI.下列说法正确的是()A．|ΔU1|大于|ΔU2|B．||不变，||增大C．R4的功率先增大后减小，最大值为0.36WD．电源的输出功率先增大后减小，最大值为4.5W6.[2023·海南卷]如图所示电路，已知电源电动势为E，内阻不计，电容器电容为C，闭合开关K，待电路稳定后，电容器上的电荷量为()A．CEB．CEC．CED．CE知识点3闭合电路的功率和效率问题小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7．(多选)在纯电阻电路中，当用一个固定的电源(设E、r是定值)向变化的外电阻供电时，关于电源的输出功率P随外电阻R变化的规律如图所示．下列判断中正确的是()A．当R＝r时，电源有最大的输出功率B．电源内阻消耗的功率随外电阻R的增大而增大C．电源的功率P总随外电阻R的增大而增大D．电源的效率η随外电阻R的增大而增大8.如图所示，电源电动势E＝12V，内阻r＝3Ω，R0＝1Ω，直流电动机内阻R0′＝1Ω，当调节滑动变阻器R1时可使甲电路输出功率最大，调节R2时可使乙电路输出功率最大，且此时电动机刚好正常工作(额定输出功率为P0＝2W)，则R1和R2的值分别为()A．2Ω，2ΩB．2Ω，1.5ΩC．1.5Ω，1.5ΩD．1.5Ω，2Ω9．如图所示的电路中，R1、R2均为定值电阻，且R1＝100Ω，R2的阻值未知，R3是一个滑动变阻器，在其滑片从最左端滑至最右端的过程中，测得电源的路端电压U随电流I的变化图线如图所示，其中图线上的A、B两点是滑片在变阻器两个不同的端点时分别得到的．求：(1)电源的电动势和内电阻；(2)定值电阻R2的阻值；(3)滑动变阻器R3的最大值；(4)上述过程中R1上得到的最大功率以及电源的最大输出功率．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识点4电源的UI图像10．[2023·江江考三模苏镇统]如图所示，直线A、B分别为电源a、b的路端电压与电源电流的关系图像，将一定值电阻R0分别接到a、b两电源上，R0功率相等．则()A.电源a、b效率相同B．电源a的内阻更大C．若将定值电阻换为大于R0的电阻，电源b的输出功率大于电源a的输出功率D．若将定值电阻换为小于R0的电阻，电源b的功率大于电源a的功率11．[2023·江考二模苏统]硅光电池是一种太阳能电池，具有低碳环保的优点．如图所示，图线a是该电池在某光照强度下路端电压U和电流I的关系图像，图线b是某电阻R的UI图像．在同等光照强度下，当它们组成闭合回路时，下列说法正确的是()A.电源的输出功率P＝U2I2B．电池的内阻r＝C．电池的效率为η＝×100%D．硅光电池的内阻消...
