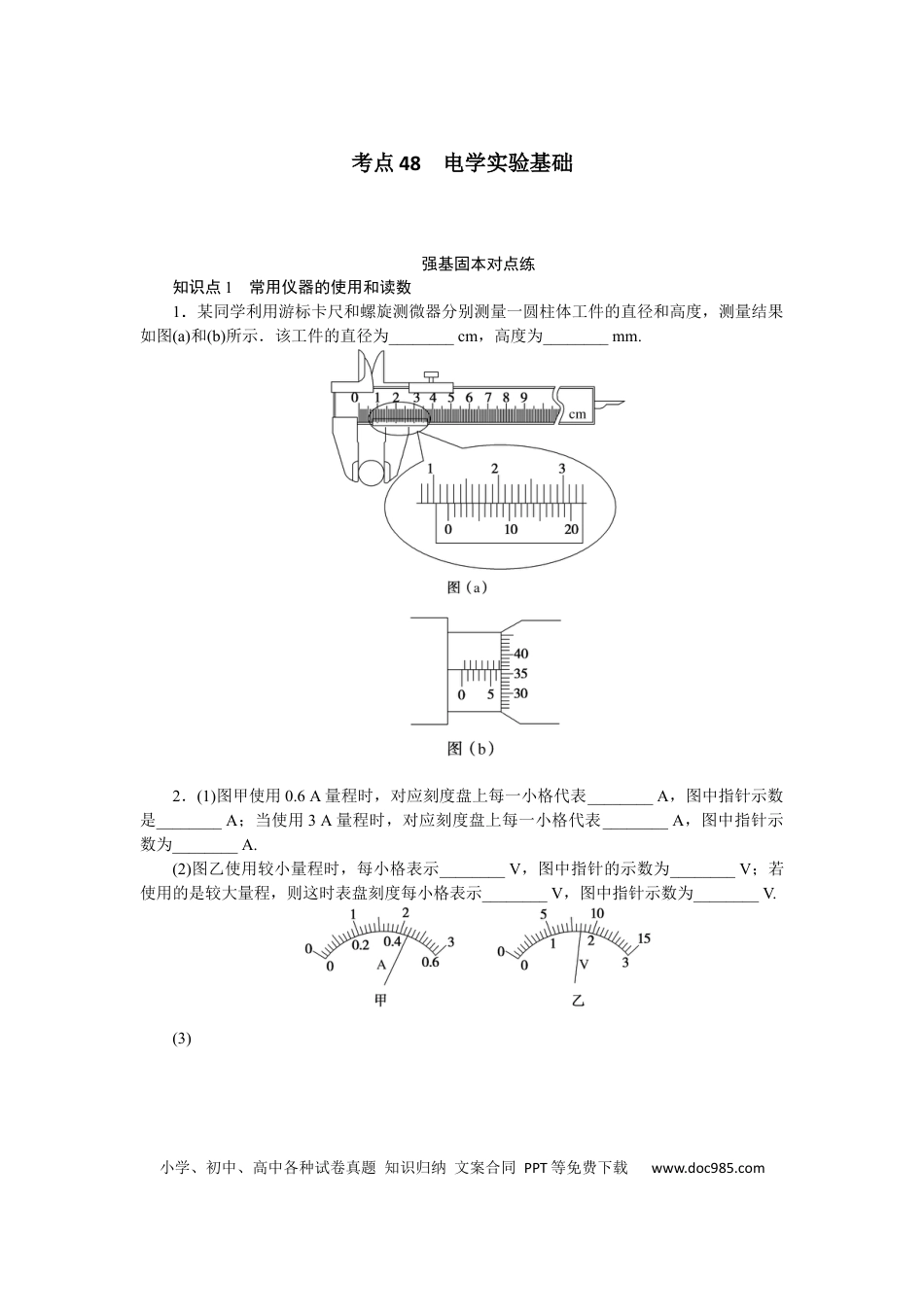

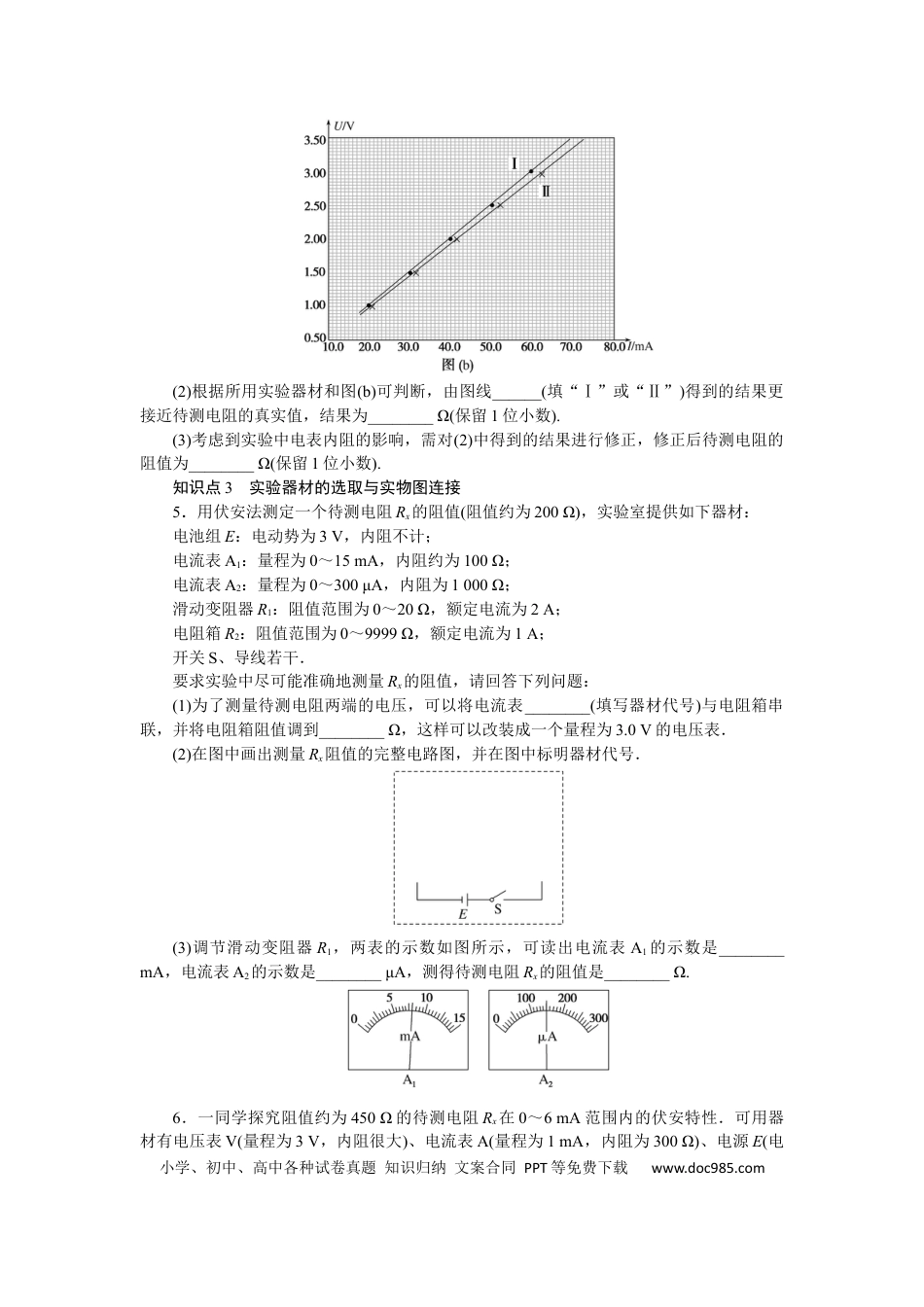

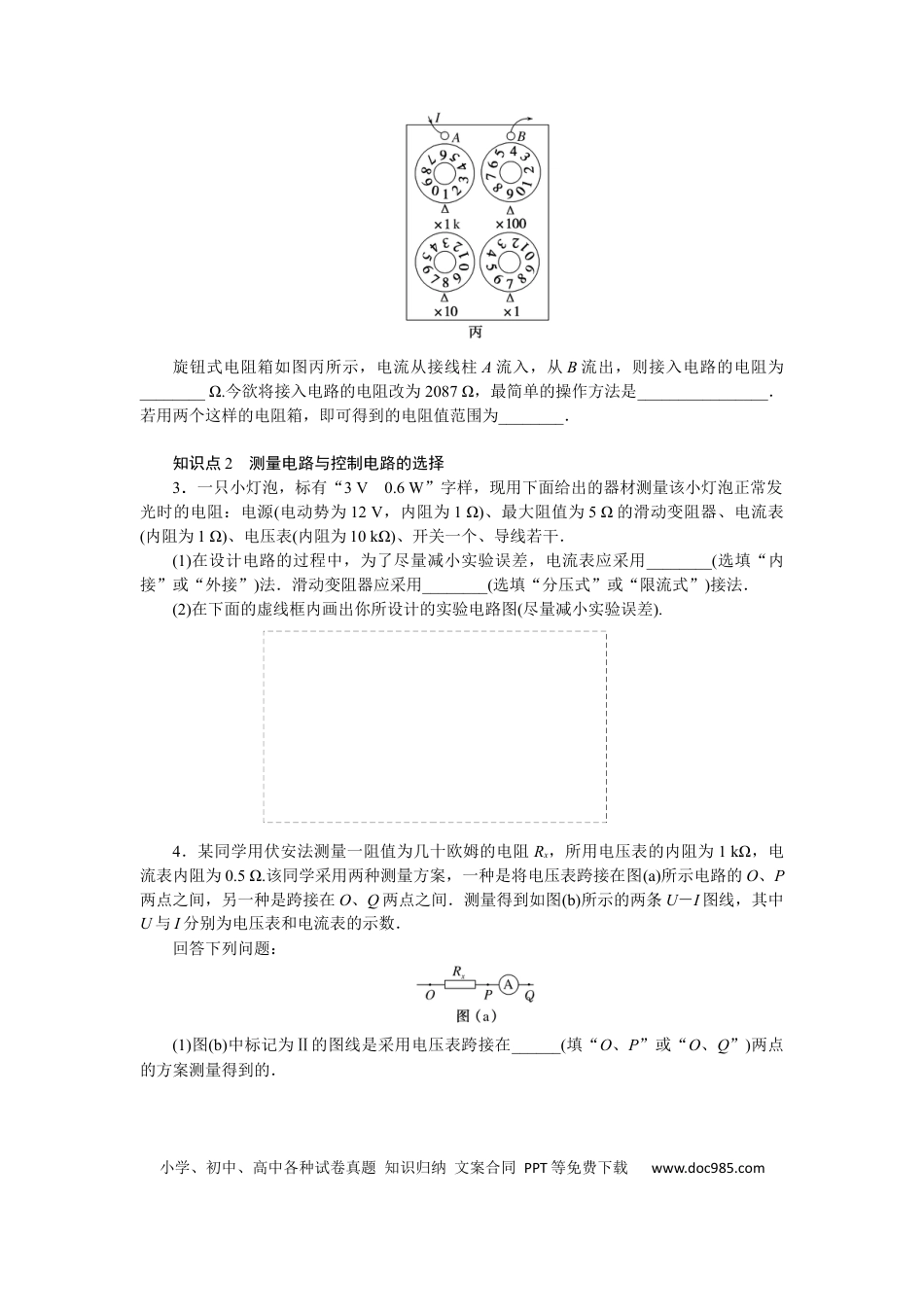

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点48电学实验基础强基固本对点练知识点1常用仪器的使用和读数1．某同学利用游标卡尺和螺旋测微器分别测量一圆柱体工件的直径和高度，测量结果如图(a)和(b)所示．该工件的直径为________cm，高度为________mm.2．(1)图甲使用0.6A量程时，对应刻度盘上每一小格代表________A，图中指针示数是________A；当使用3A量程时，对应刻度盘上每一小格代表________A，图中指针示数为________A.(2)图乙使用较小量程时，每小格表示________V，图中指针的示数为________V；若使用的是较大量程，则这时表盘刻度每小格表示________V，图中指针示数为________V.(3)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com旋钮式电阻箱如图丙所示，电流从接线柱A流入，从B流出，则接入电路的电阻为________Ω.今欲将接入电路的电阻改为2087Ω，最简单的操作方法是________________．若用两个这样的电阻箱，即可得到的电阻值范围为________．知识点2测量电路与控制电路的选择3．一只小灯泡，标有“3V0.6W”字样，现用下面给出的器材测量该小灯泡正常发光时的电阻：电源(电动势为12V，内阻为1Ω)、最大阻值为5Ω的滑动变阻器、电流表(内阻为1Ω)、电压表(内阻为10kΩ)、开关一个、导线若干．(1)在设计电路的过程中，为了尽量减小实验误差，电流表应采用________(选填“内接”或“外接”)法．滑动变阻器应采用________(选填“分压式”或“限流式”)接法．(2)在下面的虚线框内画出你所设计的实验电路图(尽量减小实验误差).4．某同学用伏安法测量一阻值为几十欧姆的电阻Rx，所用电压表的内阻为1kΩ，电流表内阻为0.5Ω.该同学采用两种测量方案，一种是将电压表跨接在图(a)所示电路的O、P两点之间，另一种是跨接在O、Q两点之间．测量得到如图(b)所示的两条U－I图线，其中U与I分别为电压表和电流表的示数．回答下列问题：(1)图(b)中标记为Ⅱ的图线是采用电压表跨接在______(填“O、P”或“O、Q”)两点的方案测量得到的．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)根据所用实验器材和图(b)可判断，由图线______(填“Ⅰ”或“Ⅱ”)得到的结果更接近待测电阻的真实值，结果为________Ω(保留1位小数).(3)考虑到实验中电表内阻的影响，需对(2)中得到的结果进行修正，修正后待测电阻的阻值为________Ω(保留1位小数).知识点3实验器材的选取与实物图连接5．用伏安法测定一个待测电阻Rx的阻值(阻值约为200Ω)，实验室提供如下器材：电池组E：电动势为3V，内阻不计；电流表A1：量程为0～15mA，内阻约为100Ω；电流表A2：量程为0～300μA，内阻为1000Ω；滑动变阻器R1：阻值范围为0～20Ω，额定电流为2A；电阻箱R2：阻值范围为0～9999Ω，额定电流为1A；开关S、导线若干．要求实验中尽可能准确地测量Rx的阻值，请回答下列问题：(1)为了测量待测电阻两端的电压，可以将电流表________(填写器材代号)与电阻箱串联，并将电阻箱阻值调到________Ω，这样可以改装成一个量程为3.0V的电压表．(2)在图中画出测量Rx阻值的完整电路图，并在图中标明器材代号．(3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA，测得待测电阻Rx的阻值是________Ω.6．一同学探究阻值约为450Ω的待测电阻Rx在0～6mA范围内的伏安特性．可用器材有电压表V(量程为3V，内阻很大)、电流表A(量程为1mA，内阻为300Ω)、电源E(电小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com动势约为4V，内阻不计)、滑动变阻器R(最大阻值可选10Ω或1.5kΩ)、定值电阻R0(阻值可选60Ω或120kΩ)、开关S、导线若干．(1)要求通过Rx的电流可在0～6mA范围内连续可调，将图(a)所示的器材符号连线，画出实验电路的原理图；(2)实验时，图(a)中的R应选最大阻值为________(填“10Ω”或“1.5kΩ”)的滑动变阻器，R0应选阻值为________(填“60Ω”或“120Ω”)的定值电阻；(3)测量多组数据可得Rx的伏安特性曲线．若在某次测量中，电压表、电流表的示数分别如图...
