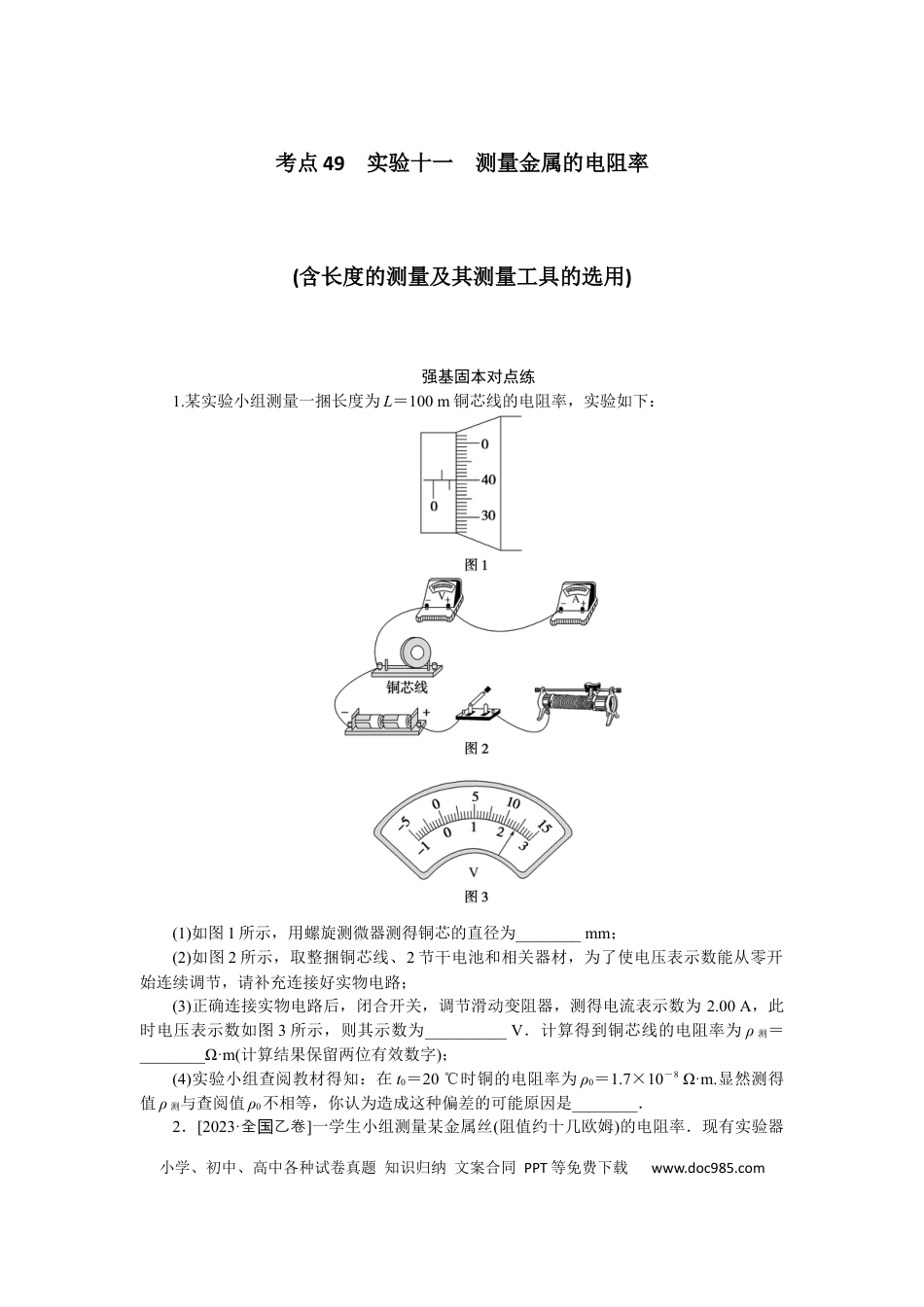

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点49实验十一测量金属的电阻率(含长度的测量及其测量工具的选用)强基固本对点练1.某实验小组测量一捆长度为L＝100m铜芯线的电阻率，实验如下：(1)如图1所示，用螺旋测微器测得铜芯的直径为________mm；(2)如图2所示，取整捆铜芯线、2节干电池和相关器材，为了使电压表示数能从零开始连续调节，请补充连接好实物电路；(3)正确连接实物电路后，闭合开关，调节滑动变阻器，测得电流表示数为2.00A，此时电压表示数如图3所示，则其示数为__________V．计算得到铜芯线的电阻率为ρ测＝________Ω·m(计算结果保留两位有效数字)；(4)实验小组查阅教材得知：在t0＝20℃时铜的电阻率为ρ0＝1.7×10－8Ω·m.显然测得值ρ测与查阅值ρ0不相等，你认为造成这种偏差的可能原因是________．2．[2023·全乙卷国]一学生小组测量某金属丝(阻值约十几欧姆)的电阻率．现有实验器小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0Ω)、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干．图(a)是学生设计的实验电路原理图．完成下列填空：(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S.(2)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为U1，然后将K与2端相连，此时电压表读数记为U2.由此得到流过待测金属丝的电流I＝________，金属丝的电阻r＝________．(结果均用R0、U1、U2表示)(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：U1(mV)0.570.710.851.141.43U2(mV)0.971.211.451.942.43(4)利用上述数据，得到金属丝的电阻r＝14.2Ω.(5)用米尺测得金属丝长度L＝50.00cm.用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为d＝________mm．多次测量后，得到直径的平均值恰与d相等．(6)由以上数据可得，待测金属丝所用材料的电阻率ρ＝________×10－7Ω·m.(保留2位有效数字)培优提能模拟练3.[2024·山省适性考东应联]在实验室中测量一金属丝的电阻率：(1)先用多用电表×10Ω挡粗测其电阻发现多用表指针偏角偏大，为进一步较精确测量选用合适的倍率重新欧姆调零后，测量时指针位置如图1所示，其电阻为________Ω，然后用螺旋测微器测其直径如图2所示，示数为________mm，游标卡尺测其长度如图3所示，示数为________mm.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)为了减小实验误差，需进一步测其电阻，除待测金属丝外，实验室还备有的实验器材如下：A．电压表V1(量程3V，内阻约为1.5kΩ)B．电压表V2(量程15V，内阻约为75kΩ)C．电流表A1(量程3A，内阻约为0.2Ω)D．电流表A2(量程0.6A，内阻约为1Ω)E．滑动变阻器R1(0～5Ω，允许通过的最大电流1.0A)F．滑动变阻器R2(0～2000Ω，允许通过的最大电流1.0A)G．输出电压为2.5V的直流稳压电源EH．开关S，导线若干①为了测多组实验数据，则上述器材中电流表应选用________，电压表应选用________，滑动变阻器应选用________(均填仪器前面的字母序号).②根据所选仪器设计好电路，画在虚线框中．Ｋ(3)关于本实验的误差，下列说法正确的是________．A．用螺旋测微器、游标卡尺测量时，由于读数引起的误差属于系统误差B．将读出的几组电表示数取平均值代入公式计算电阻可以减小误差C．为了减小读数误差，电表读数时应多估读几位D．利用UI图像处理数据求出金属丝电阻可以减小偶然误差4．[2024·湖南省名校合体考联联]现有一合金制成的圆柱体，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度．螺旋测微器和游标卡尺的示数如图甲、乙所示．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)由甲、乙两图读得圆柱体的直径为________mm，长度为________mm.(2)用多用电表电阻挡“×10”挡粗测圆柱体的阻值R，发现指针偏角较大，为了更准确的测出圆柱体的阻值，下列操作正确的是________．A．将选择开关旋转到电阻挡“×1”的...
