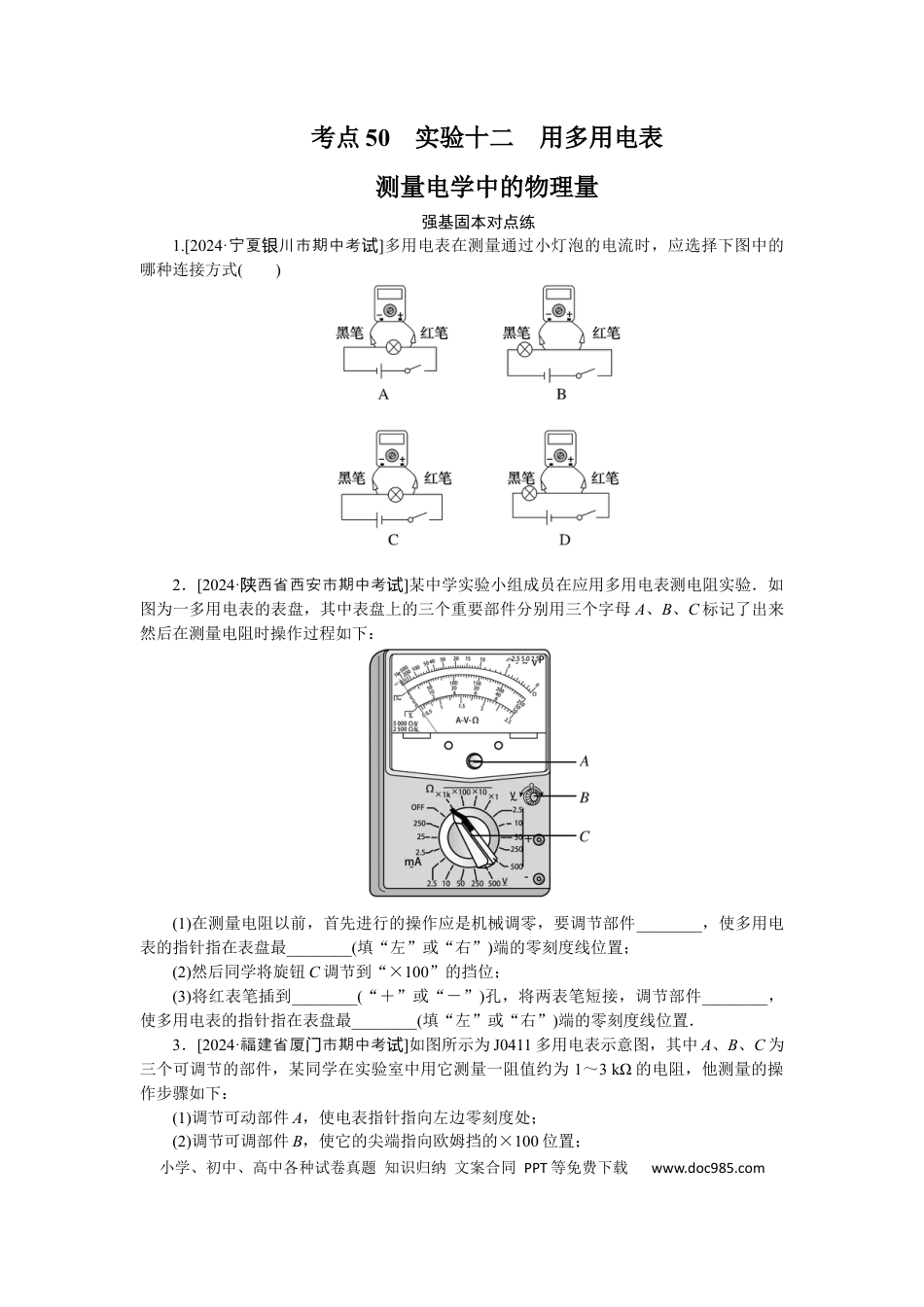

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点50实验十二用多用电表测量电学中的物理量强基固本对点练1.[2024·宁夏川市期中考银试]多用电表在测量通过小灯泡的电流时，应选择下图中的哪种连接方式()2．[2024·西省西安市期中考陕试]某中学实验小组成员在应用多用电表测电阻实验．如图为一多用电表的表盘，其中表盘上的三个重要部件分别用三个字母A、B、C标记了出来然后在测量电阻时操作过程如下：(1)在测量电阻以前，首先进行的操作应是机械调零，要调节部件________，使多用电表的指针指在表盘最________(填“左”或“右”)端的零刻度线位置；(2)然后同学将旋钮C调节到“×100”的挡位；(3)将红表笔插到________(“＋”或“－”)孔，将两表笔短接，调节部件________，使多用电表的指针指在表盘最________(填“左”或“右”)端的零刻度线位置．3．[2024·福建省厦市期中考门试]如图所示为J0411多用电表示意图，其中A、B、C为三个可调节的部件，某同学在实验室中用它测量一阻值约为1～3kΩ的电阻，他测量的操作步骤如下：(1)调节可动部件A，使电表指针指向左边零刻度处；(2)调节可调部件B，使它的尖端指向欧姆挡的×100位置；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)将红黑表笔分别插入正负插孔中，笔尖相互接触，调节可动部件C，使电表指针指向________(填“左”或“右”)端零位置；(4)将两只表笔分别与待测电阻两端相接，进行测量读数；(5)换成测另一阻值为20～25kΩ的电阻时，应调节B，使它的尖端指向________(填“×10”或“×100”或“×1k”)的位置，此时还必须重复步骤3，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是________Ω.4．[2024·宁省大市城高中盟考辽连滨联联]某同学用多用电表欧姆挡“×100”挡估测某一电压表内阻时，发现指针位置如图中虚线所示．(1)应将挡位换为________挡(选填“×10”或“×1k”)，然后将红、黑表笔短接，进行________(选填“机械调零”或“欧姆调零”)后再测量；(2)重新正确测量后，刻度盘上的指针位置如图中实线(实线为刻度盘的中线)所示，则电压表的内阻为________Ω，该欧姆表在此挡位时的内阻为________Ω；(3)如图所示为用多用电表测量电压表内阻的电路图，其中a表笔是________表笔(选填“红”或“黑”).(4)某小组同学们发现欧姆表的表盘刻度线不均匀，分析在同一个挡位下通过待测电阻的电流I和它的阻值Rx关系，他们分别画出了如图所示的几种图像，其中可能正确的是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com________．(选填选项下面的字母)培优提能模拟练5.[2024·福建省永安市九中期中考试]图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω.6．[2024·宁省期中大考辽联]小华在实验过程中，将不带电的电解电容器C、灵敏电流计G、定值电阻R0、电源、单刀双掷开关S按照图1所示连接，检查无误之后，把开关拨到a位置，发现灵敏电流计G没有偏转．因此，小华使用多用电表检测电路故障，先对开小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com关和导线以及各实验仪器的接线柱进行检查，均没有发现故障．接下来小华完成以下步骤：(1)把开关拨到b位置，发现灵敏电流计G仍没有偏转；(2)把电阻R0从电路中拆下，使用多用电表的欧姆挡测量其电阻，当欧姆挡选用“×1k”的倍率进行测量时，...
