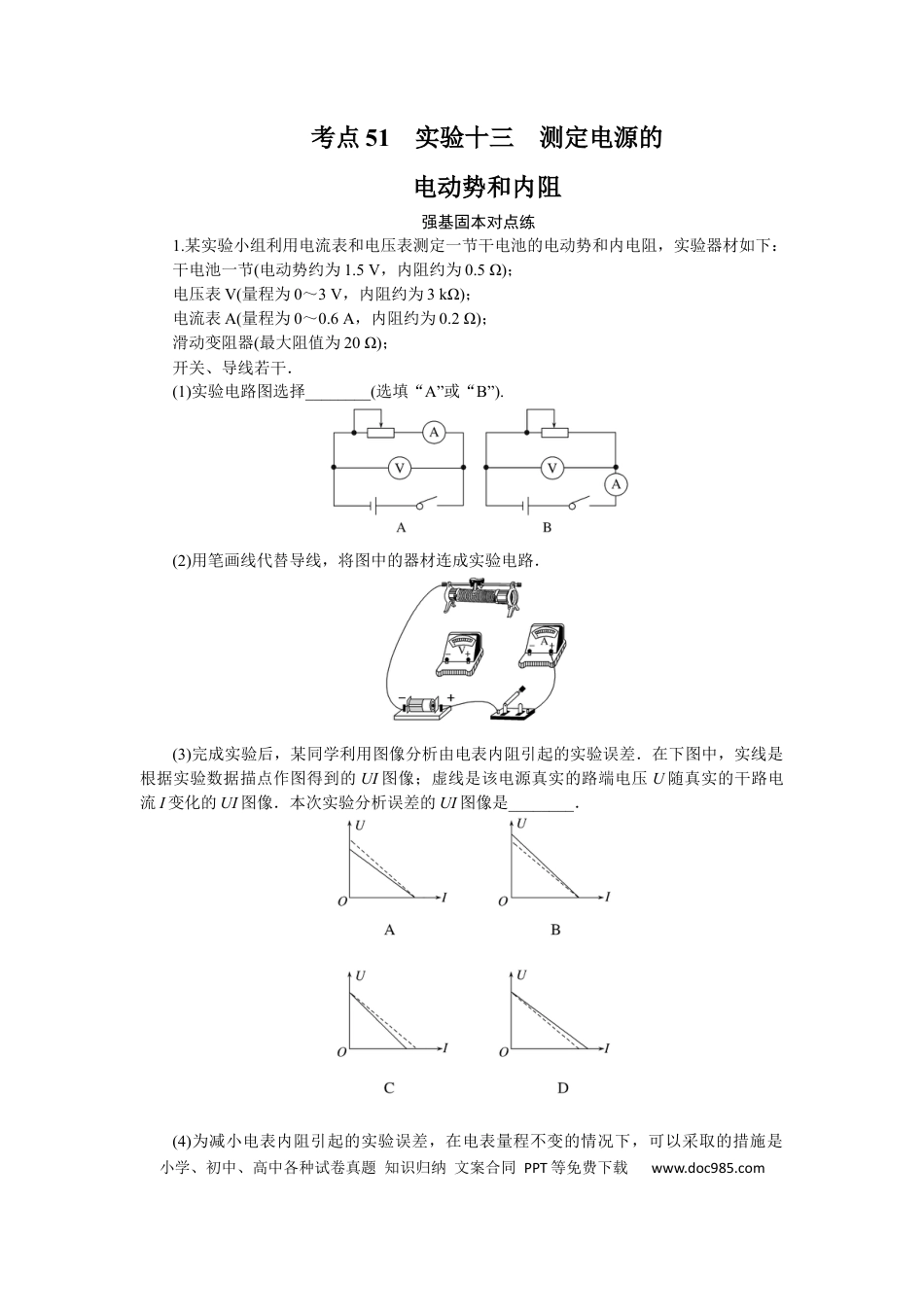

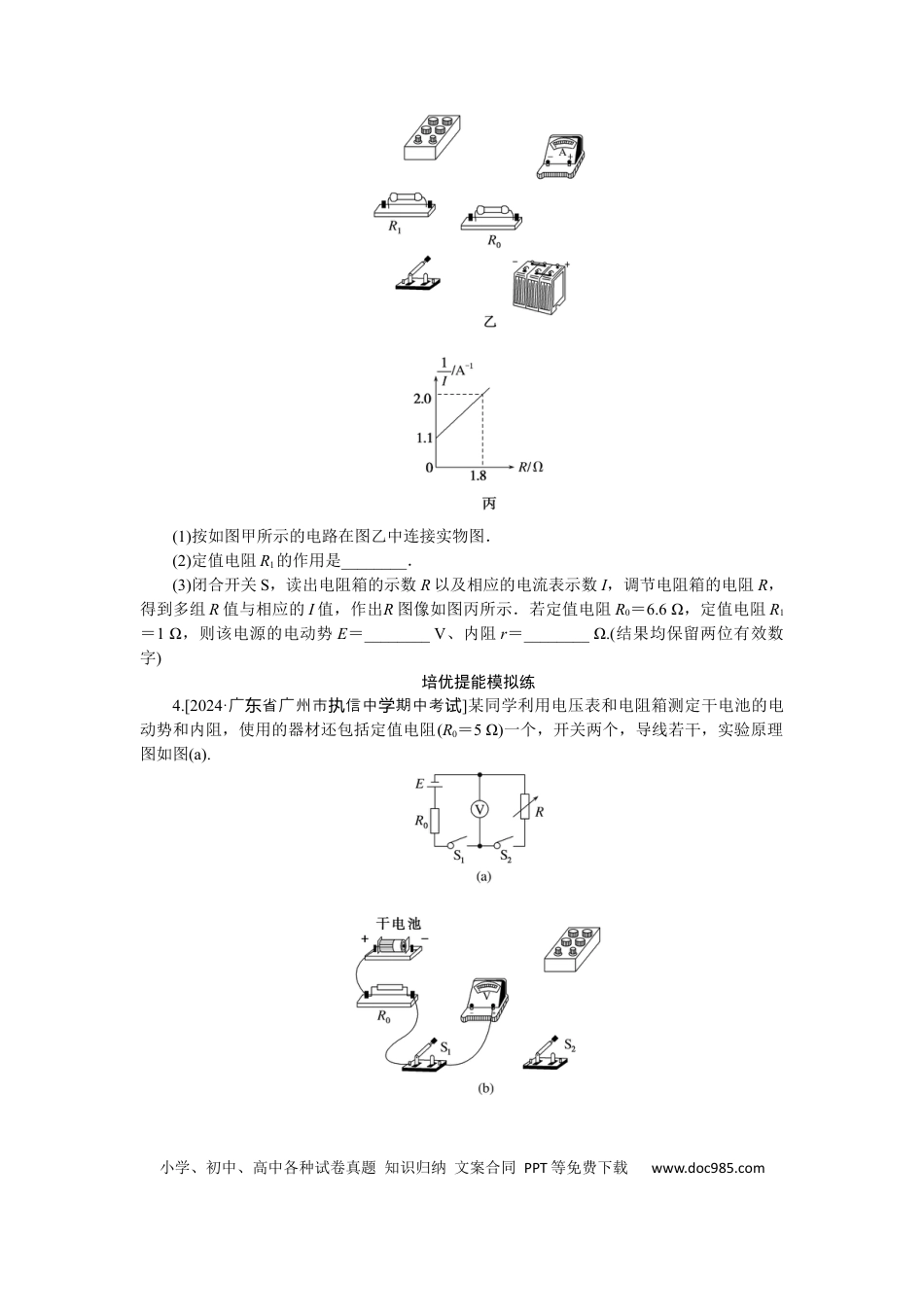

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点51实验十三测定电源的电动势和内阻强基固本对点练1.某实验小组利用电流表和电压表测定一节干电池的电动势和内电阻，实验器材如下：干电池一节(电动势约为1.5V，内阻约为0.5Ω)；电压表V(量程为0～3V，内阻约为3kΩ)；电流表A(量程为0～0.6A，内阻约为0.2Ω)；滑动变阻器(最大阻值为20Ω)；开关、导线若干．(1)实验电路图选择________(选填“A”或“B”).(2)用笔画线代替导线，将图中的器材连成实验电路．(3)完成实验后，某同学利用图像分析由电表内阻引起的实验误差．在下图中，实线是根据实验数据描点作图得到的UI图像；虚线是该电源真实的路端电压U随真实的干路电流I变化的UI图像．本次实验分析误差的UI图像是________．(4)为减小电表内阻引起的实验误差，在电表量程不变的情况下，可以采取的措施是小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com________．A．换用内阻更小的电压表B．换用内阻更大的电压表C．换用内阻更小的电流表D．换用内阻更大的电流表2．“用DIS测定电源的电动势和内阻”的实验电路如图A.所示，其中定值电阻阻值R1＝1Ω.(1)图A中A为________传感器，定值电阻R1在实验中起________的作用；(2)实验测得的路端电压U相应电流I的拟合曲线如图B所示，由此得到电源电动势E＝________V，内阻r＝________Ω；(3)实验测得的数据如表所示，则实验中选用的滑动变阻器最合理的阻值范围为()A．0～5ΩB．0～20ΩC．0～50ΩD．0～200Ω3．某课外研究小组用如图甲所示的电路测定电源的电动势与内阻．电流表的量程符合实验要求，其内阻很小(可忽略).小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)按如图甲所示的电路在图乙中连接实物图．(2)定值电阻R1的作用是________．(3)闭合开关S，读出电阻箱的示数R以及相应的电流表示数I，调节电阻箱的电阻R，得到多组R值与相应的I值，作出R图像如图丙所示．若定值电阻R0＝6.6Ω，定值电阻R1＝1Ω，则该电源的电动势E＝________V、内阻r＝________Ω.(结果均保留两位有效数字)培优提能模拟练4.[2024·广省广州市信中期中考东执学试]某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻(R0＝5Ω)一个，开关两个，导线若干，实验原理图如图(a).小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)在图(b)的实物图中，已正确连接了部分电路，请把余下电路连接完整．(2)请完成下列主要实验步骤：①检查并调节电压表指针指零；调节电阻箱，示数如图(c)所示，读得电阻值是________；②将开关S1闭合，开关S2断开，电压表的示数是1.49V；③将开关S2闭合，电压表的示数是1.16V；断开开关S1.(3)使用测得的数据，计算出干电池的电动势是________，内阻是________(计算结果保留小数点后两位).5．[2024·州省黔南期中贵东检测]某同学用伏安法测量标称值为1.5V的干电池的电动势和内电阻，所用电压表量程为3V、内阻约为3kΩ，电流表量程为0.6A、内阻约为0.5Ω.实验中有图(a)和(b)两个电路图供选择，该同学选用合适的电路图得到的电压U和电流I的关系图线如图(c)所示．(1)该同学选择的电路图是图________(填“a”或“b”)；(2)由图(c)可知，干电池的电动势E为________V，内电阻r为________Ω(结果保留到小数点后两位)；(3)若选择另一个电路图进行实验，在图(c)上用实线画出实验中应得到的图线的示意图．
