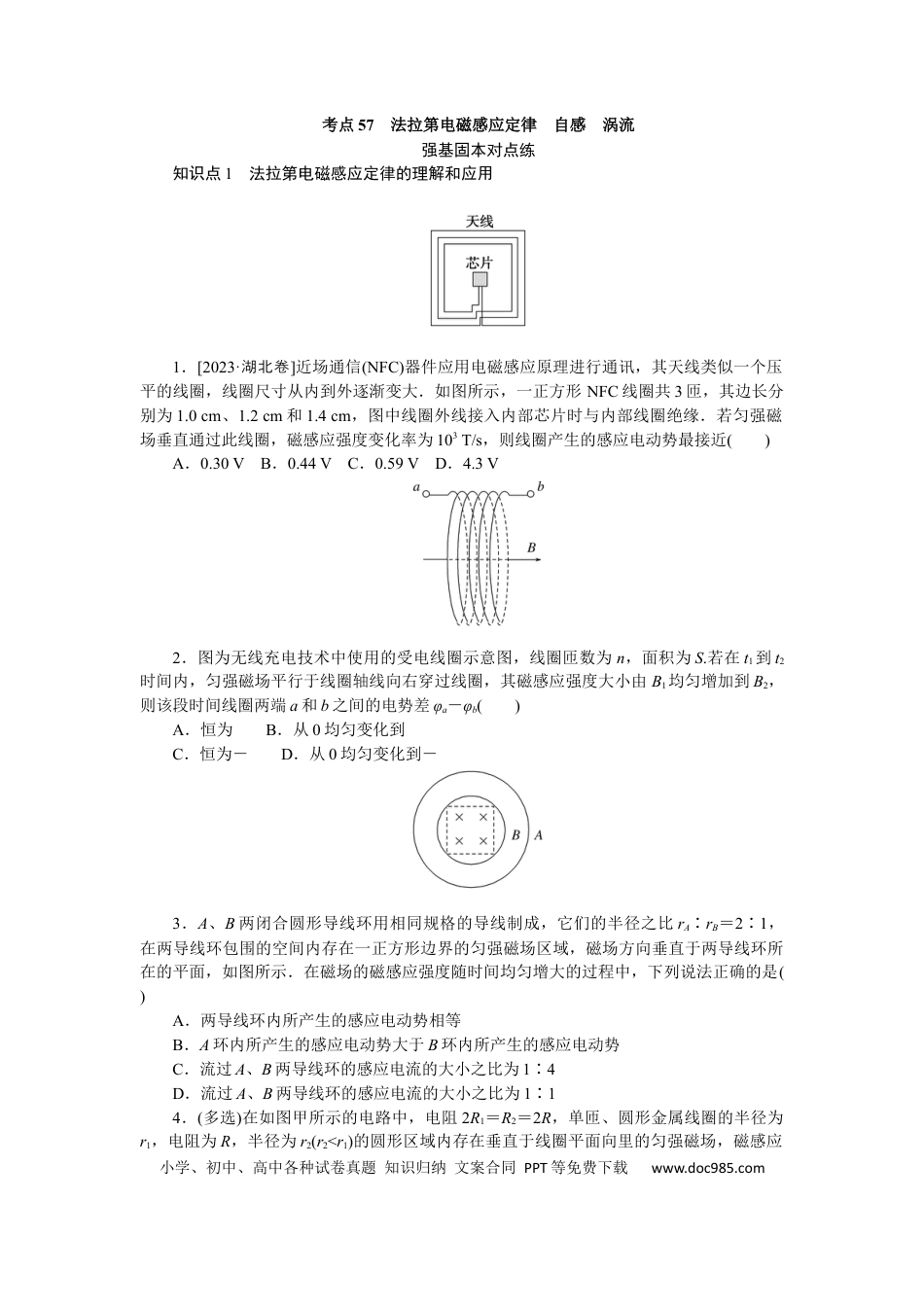

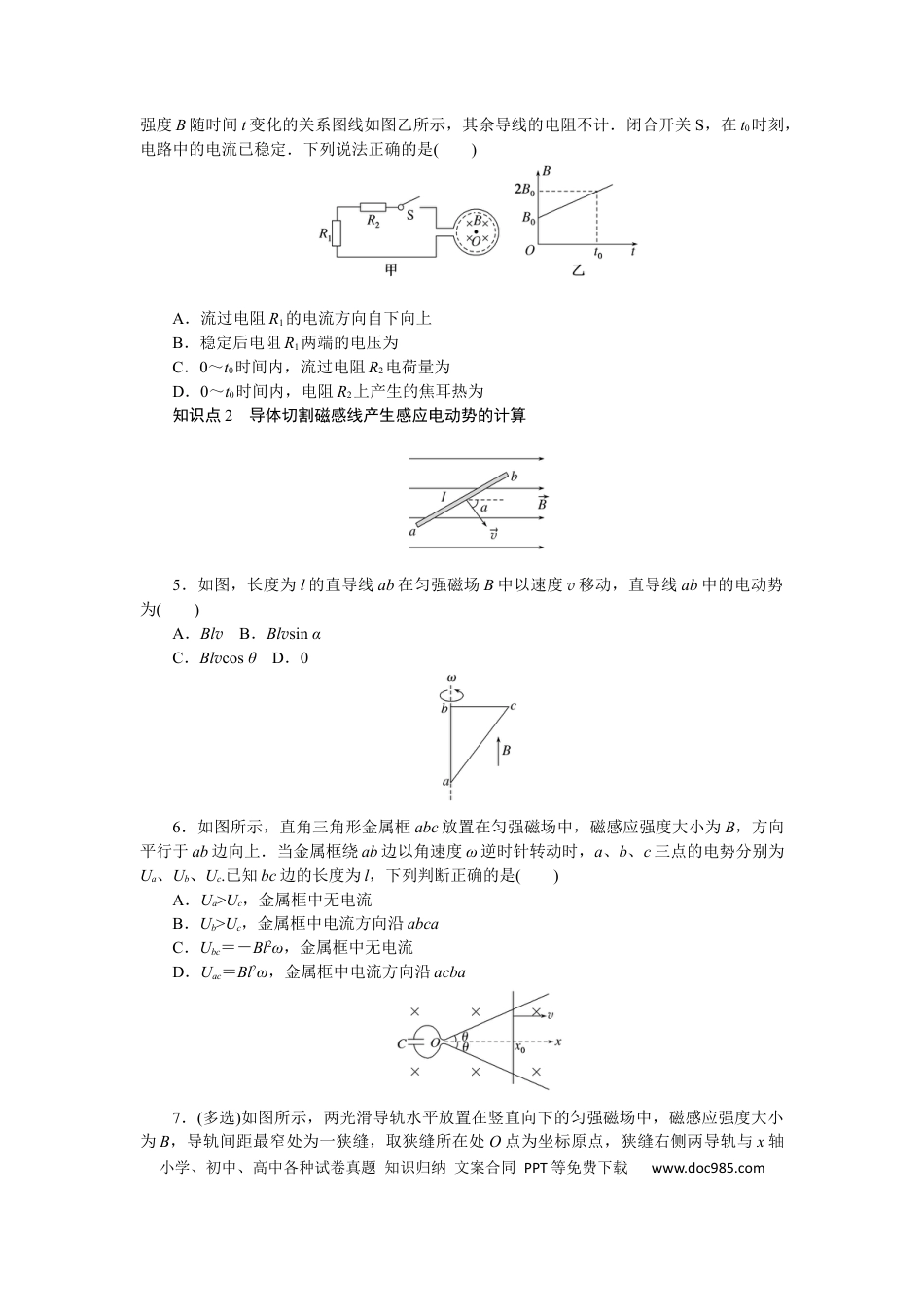

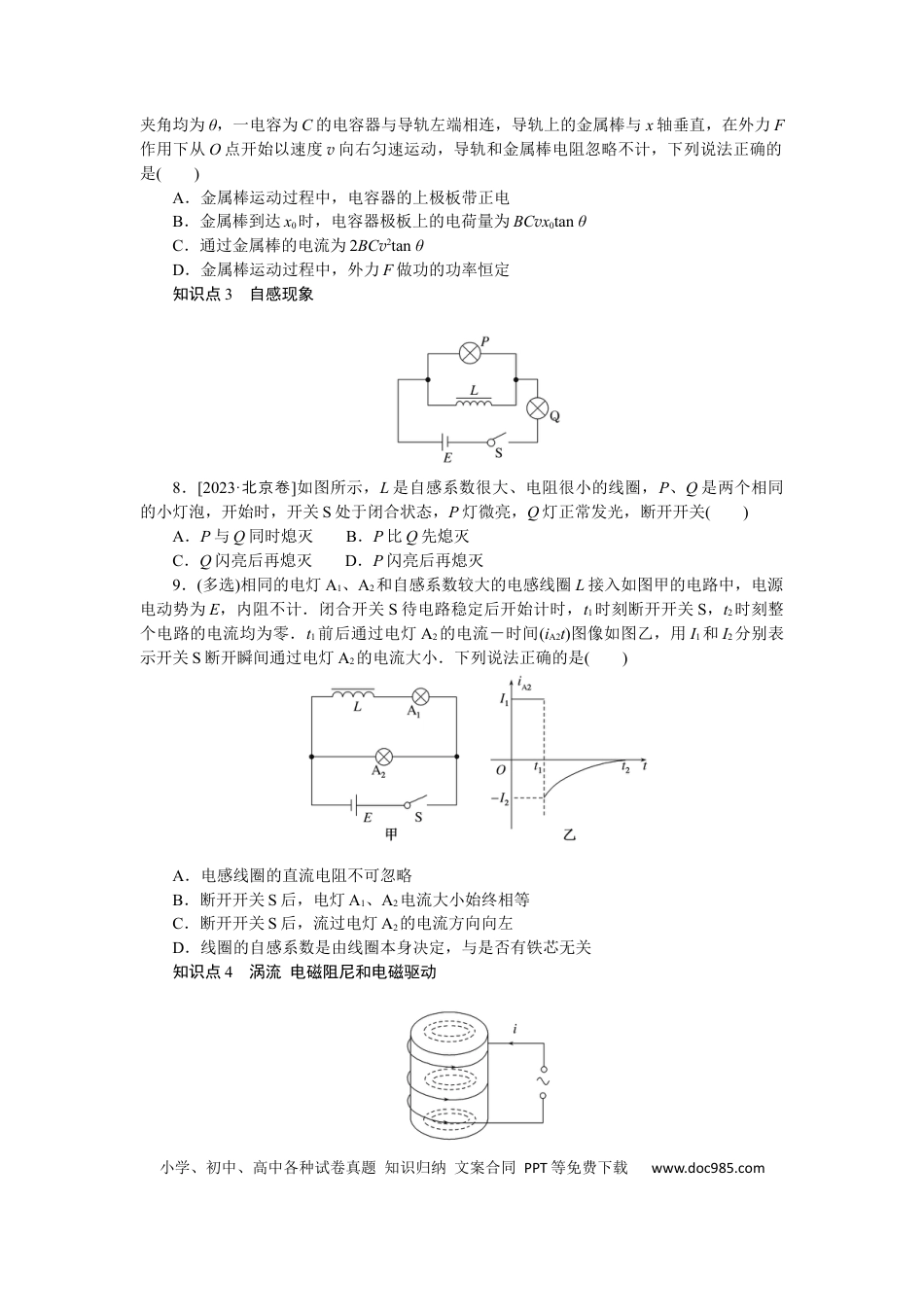

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点57法拉第电磁感应定律自感涡流强基固本对点练知识点1法拉第电磁感应定律的理解和应用1．[2023·湖北卷]近场通信(NFC)器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大．如图所示，一正方形NFC线圈共3匝，其边长分别为1.0cm、1.2cm和1.4cm，图中线圈外线接入内部芯片时与内部线圈绝缘．若匀强磁场垂直通过此线圈，磁感应强度变化率为103T/s，则线圈产生的感应电动势最接近()A．0.30VB．0.44VC．0.59VD．4.3V2．图为无线充电技术中使用的受电线圈示意图，线圈匝数为n，面积为S.若在t1到t2时间内，匀强磁场平行于线圈轴线向右穿过线圈，其磁感应强度大小由B1均匀增加到B2，则该段时间线圈两端a和b之间的电势差φa－φb()A．恒为B．从0均匀变化到C．恒为－D．从0均匀变化到－3．A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环所在的平面，如图所示．在磁场的磁感应强度随时间均匀增大的过程中，下列说法正确的是()A．两导线环内所产生的感应电动势相等B．A环内所产生的感应电动势大于B环内所产生的感应电动势C．流过A、B两导线环的感应电流的大小之比为1∶4D．流过A、B两导线环的感应电流的大小之比为1∶14．(多选)在如图甲所示的电路中，电阻2R1＝R2＝2R，单匝、圆形金属线圈的半径为r1，电阻为R，半径为r2(r2<r1)的圆形区域内存在垂直于线圈平面向里的匀强磁场，磁感应小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com强度B随时间t变化的关系图线如图乙所示，其余导线的电阻不计．闭合开关S，在t0时刻，电路中的电流已稳定．下列说法正确的是()A．流过电阻R1的电流方向自下向上B．稳定后电阻R1两端的电压为C．0～t0时间内，流过电阻R2电荷量为D．0～t0时间内，电阻R2上产生的焦耳热为知识点2导体切割磁感线产生感应电动势的计算5．如图，长度为l的直导线ab在匀强磁场B中以速度v移动，直导线ab中的电动势为()A．BlvB．BlvsinαC．BlvcosθD．06．如图所示，直角三角形金属框abc放置在匀强磁场中，磁感应强度大小为B，方向平行于ab边向上．当金属框绕ab边以角速度ω逆时针转动时，a、b、c三点的电势分别为Ua、Ub、Uc.已知bc边的长度为l，下列判断正确的是()A．Ua>Uc，金属框中无电流B．Ub>Uc，金属框中电流方向沿abcaC．Ubc＝－Bl2ω，金属框中无电流D．Uac＝Bl2ω，金属框中电流方向沿acba7．(多选)如图所示，两光滑导轨水平放置在竖直向下的匀强磁场中，磁感应强度大小为B，导轨间距最窄处为一狭缝，取狭缝所在处O点为坐标原点，狭缝右侧两导轨与x轴小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com夹角均为θ，一电容为C的电容器与导轨左端相连，导轨上的金属棒与x轴垂直，在外力F作用下从O点开始以速度v向右匀速运动，导轨和金属棒电阻忽略不计，下列说法正确的是()A．金属棒运动过程中，电容器的上极板带正电B．金属棒到达x0时，电容器极板上的电荷量为BCvx0tanθC．通过金属棒的电流为2BCv2tanθD．金属棒运动过程中，外力F做功的功率恒定知识点3自感现象8．[2023·北京卷]如图所示，L是自感系数很大、电阻很小的线圈，P、Q是两个相同的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关()A．P与Q同时熄灭B．P比Q先熄灭C．Q闪亮后再熄灭D．P闪亮后再熄灭9．(多选)相同的电灯A1、A2和自感系数较大的电感线圈L接入如图甲的电路中，电源电动势为E，内阻不计．闭合开关S待电路稳定后开始计时，t1时刻断开开关S，t2时刻整个电路的电流均为零．t1前后通过电灯A2的电流－时间(iA2t)图像如图乙，用I1和I2分别表示开关S断开瞬间通过电灯A2的电流大小．下列说法正确的是()A．电感线圈的直流电阻不可忽略B．断开开关S后，电灯A1、A2电流大小始终相等C．断开开关S后，流过电灯A2的电流方向向左D．线圈的自感系数是由线圈本身决定，与是否有铁芯无关知识点4涡流电磁阻尼和电磁驱动小学、初中、...
