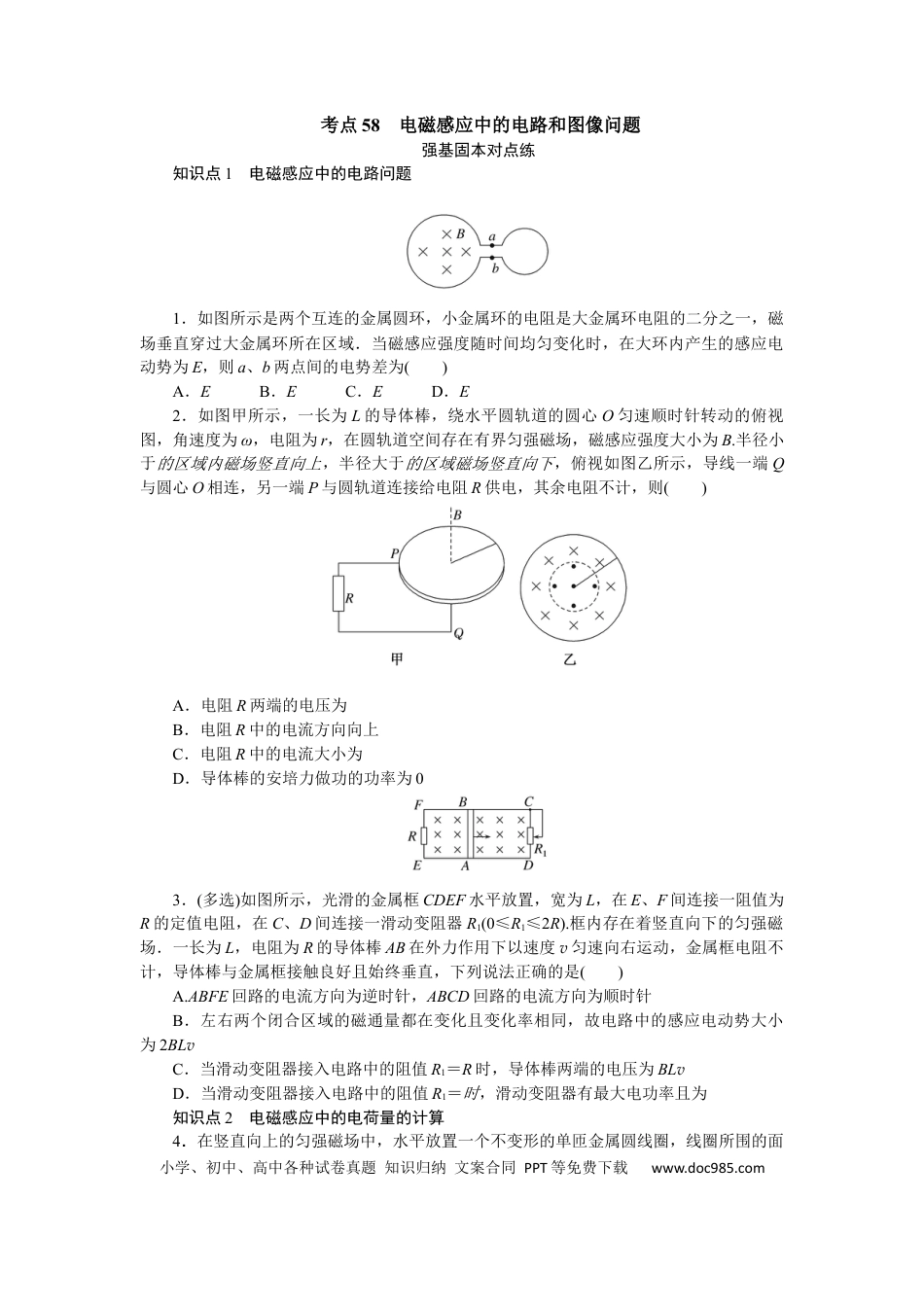

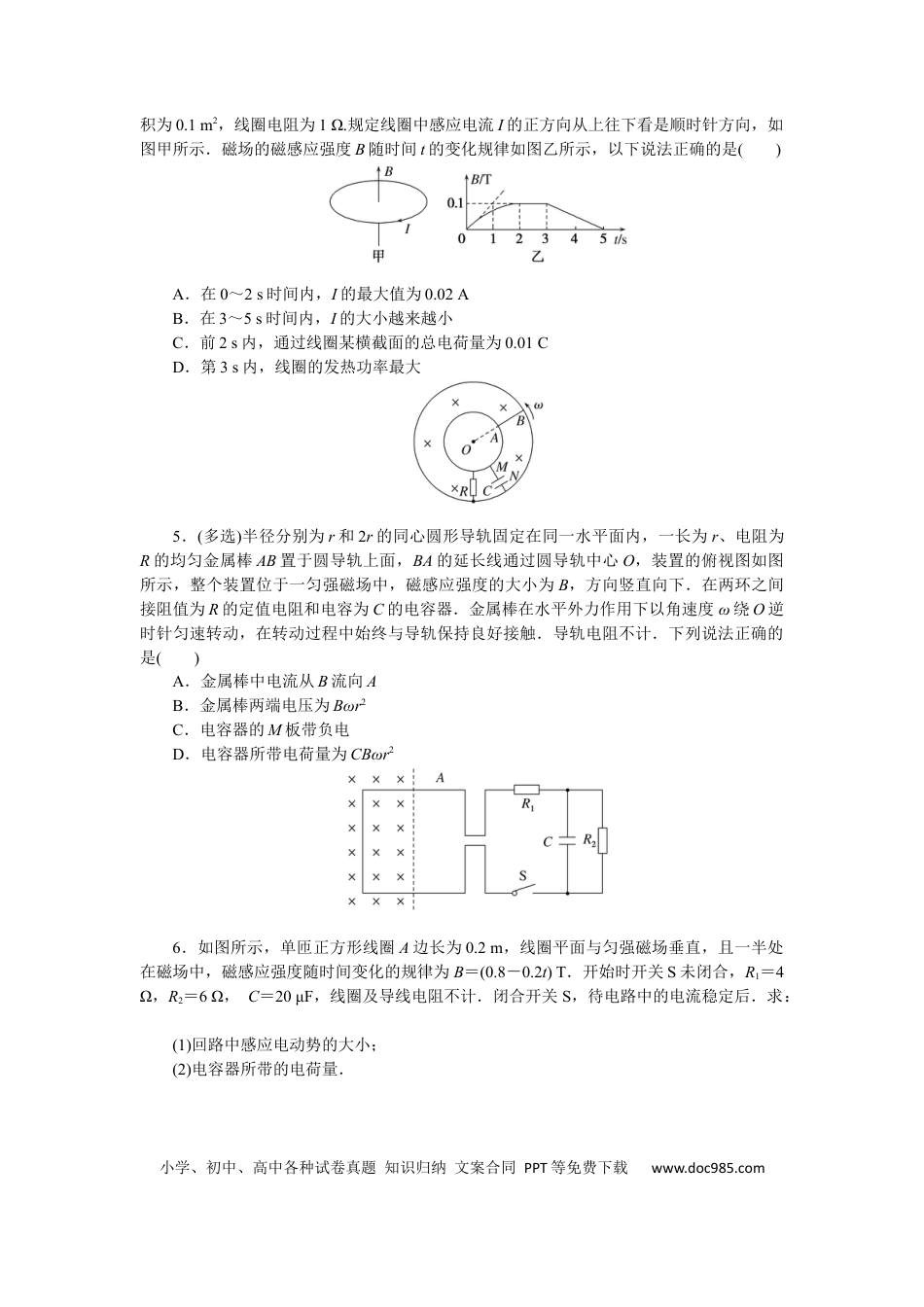

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点58电磁感应中的电路和图像问题强基固本对点练知识点1电磁感应中的电路问题1．如图所示是两个互连的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域．当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为()A．EB．EC．ED．E2．如图甲所示，一长为L的导体棒，绕水平圆轨道的圆心O匀速顺时针转动的俯视图，角速度为ω，电阻为r，在圆轨道空间存在有界匀强磁场，磁感应强度大小为B.半径小于的区域内磁场竖直向上，半径大于的区域磁场竖直向下，俯视如图乙所示，导线一端Q与圆心O相连，另一端P与圆轨道连接给电阻R供电，其余电阻不计，则()A．电阻R两端的电压为B．电阻R中的电流方向向上C．电阻R中的电流大小为D．导体棒的安培力做功的功率为03．(多选)如图所示，光滑的金属框CDEF水平放置，宽为L，在E、F间连接一阻值为R的定值电阻，在C、D间连接一滑动变阻器R1(0≤R1≤2R).框内存在着竖直向下的匀强磁场．一长为L，电阻为R的导体棒AB在外力作用下以速度v匀速向右运动，金属框电阻不计，导体棒与金属框接触良好且始终垂直，下列说法正确的是()A.ABFE回路的电流方向为逆时针，ABCD回路的电流方向为顺时针B．左右两个闭合区域的磁通量都在变化且变化率相同，故电路中的感应电动势大小为2BLvC．当滑动变阻器接入电路中的阻值R1＝R时，导体棒两端的电压为BLvD．当滑动变阻器接入电路中的阻值R1＝时，滑动变阻器有最大电功率且为知识点2电磁感应中的电荷量的计算4．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com积为0.1m2，线圈电阻为1Ω.规定线圈中感应电流I的正方向从上往下看是顺时针方向，如图甲所示．磁场的磁感应强度B随时间t的变化规律如图乙所示，以下说法正确的是()A．在0～2s时间内，I的最大值为0.02AB．在3～5s时间内，I的大小越来越小C．前2s内，通过线圈某横截面的总电荷量为0.01CD．第3s内，线圈的发热功率最大5．(多选)半径分别为r和2r的同心圆形导轨固定在同一水平面内，一长为r、电阻为R的均匀金属棒AB置于圆导轨上面，BA的延长线通过圆导轨中心O，装置的俯视图如图所示，整个装置位于一匀强磁场中，磁感应强度的大小为B，方向竖直向下．在两环之间接阻值为R的定值电阻和电容为C的电容器．金属棒在水平外力作用下以角速度ω绕O逆时针匀速转动，在转动过程中始终与导轨保持良好接触．导轨电阻不计．下列说法正确的是()A．金属棒中电流从B流向AB．金属棒两端电压为Bωr2C．电容器的M板带负电D．电容器所带电荷量为CBωr26．如图所示，单匝正方形线圈A边长为0.2m，线圈平面与匀强磁场垂直，且一半处在磁场中，磁感应强度随时间变化的规律为B＝(0.8－0.2t)T．开始时开关S未闭合，R1＝4Ω，R2＝6Ω，C＝20μF，线圈及导线电阻不计．闭合开关S，待电路中的电流稳定后．求：(1)回路中感应电动势的大小；(2)电容器所带的电荷量．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com知识点3电磁感应中的图像问题7．如图甲所示，在线圈l1中通入电流i1后，在l2上产生的感应电流随时间变化的规律如图乙所示，l1、l2中电流的正方向如图甲中的箭头所示．则通入线圈l1中的电流i1随时间变化的图线是下图中的()8．在水平光滑绝缘桌面上有一边长为L的正方形导线框abcd，被限制在沿ab方向的水平直轨道自由滑动．bc边右侧有一等腰直角三角形匀强磁场区域efg，直角边ge和ef的长也等于L，磁场方向竖直向下，其俯视图如图所示，线框在水平拉力作用下向右以速度v匀速穿过磁场区，若图示位置为t＝0时刻，设逆时针方向为电流的正方向．则感应电流it图像正确的是(时间单位为)()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com9．(多选)如图甲所示，正方形线圈abcd内有垂直于线圈的匀强磁场，已知线圈匝数n＝10，边长ab＝1m，线圈总电阻r＝1Ω，线圈内磁感应强度随时间的变化情况如图乙所示．...
