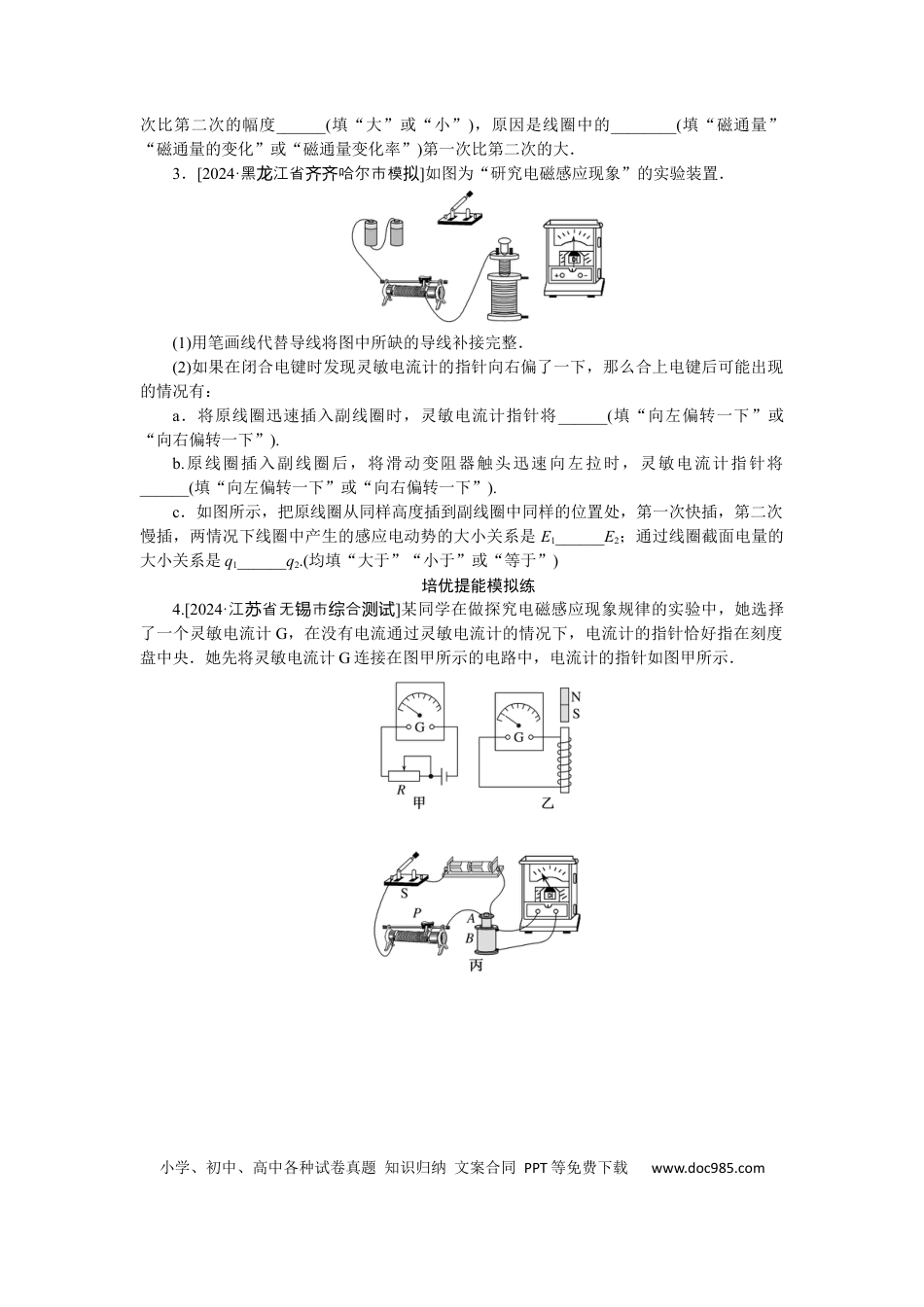

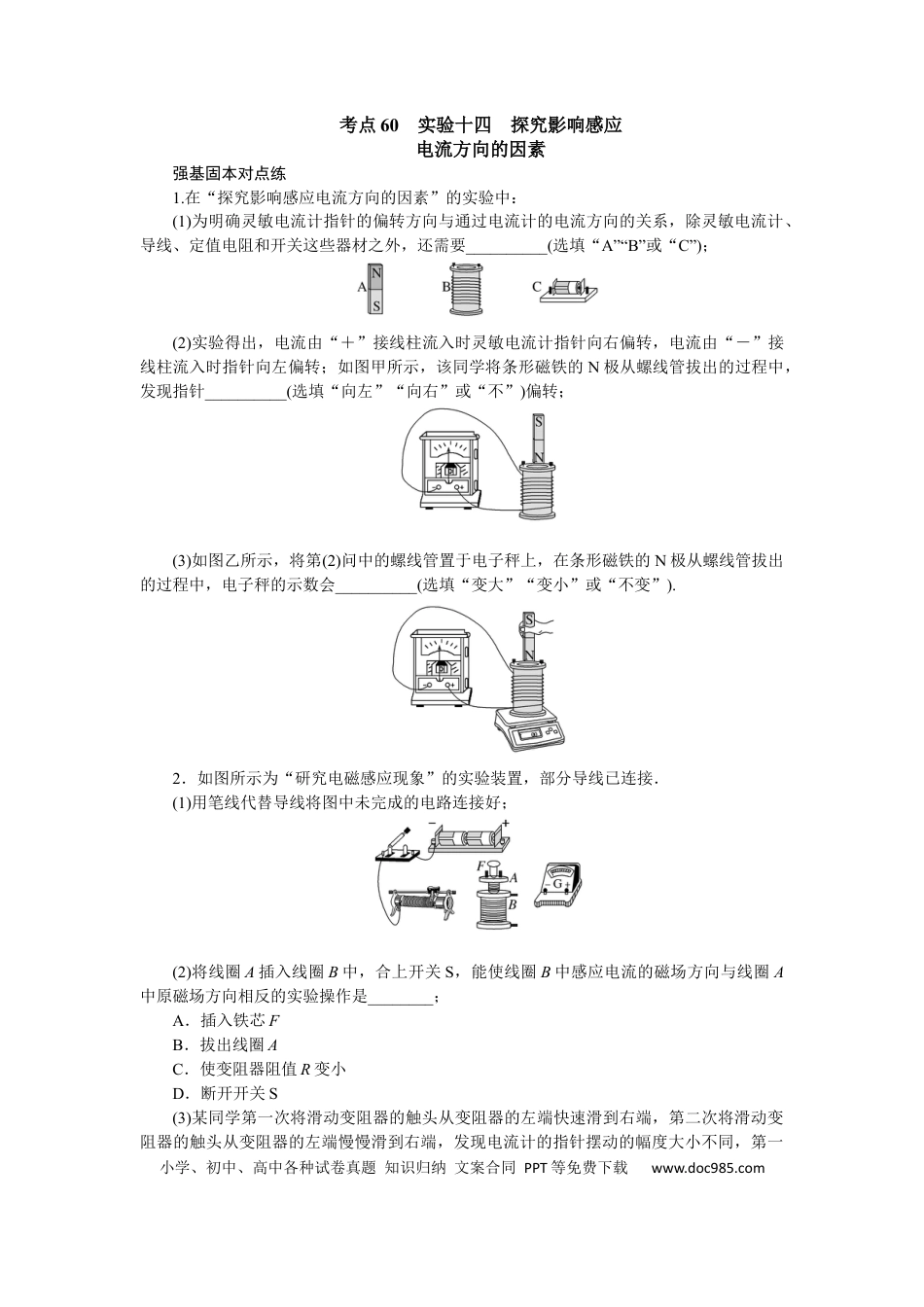

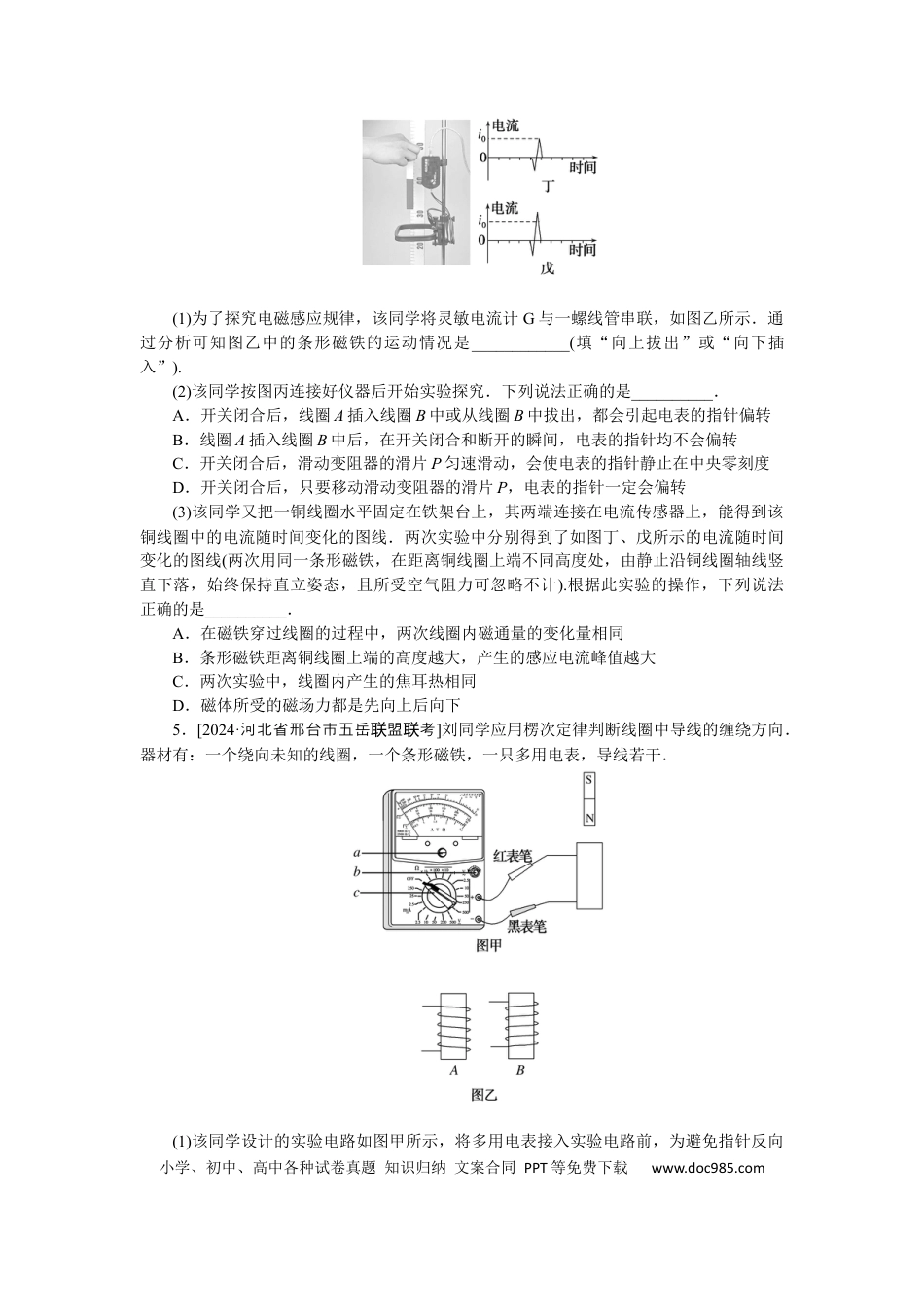

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点60实验十四探究影响感应电流方向的因素强基固本对点练1.在“探究影响感应电流方向的因素”的实验中：(1)为明确灵敏电流计指针的偏转方向与通过电流计的电流方向的关系，除灵敏电流计、导线、定值电阻和开关这些器材之外，还需要__________(选填“A”“B”或“C”)；(2)实验得出，电流由“＋”接线柱流入时灵敏电流计指针向右偏转，电流由“－”接线柱流入时指针向左偏转；如图甲所示，该同学将条形磁铁的N极从螺线管拔出的过程中，发现指针__________(选填“向左”“向右”或“不”)偏转；(3)如图乙所示，将第(2)问中的螺线管置于电子秤上，在条形磁铁的N极从螺线管拔出的过程中，电子秤的示数会__________(选填“变大”“变小”或“不变”).2．如图所示为“研究电磁感应现象”的实验装置，部分导线已连接．(1)用笔线代替导线将图中未完成的电路连接好；(2)将线圈A插入线圈B中，合上开关S，能使线圈B中感应电流的磁场方向与线圈A中原磁场方向相反的实验操作是________；A．插入铁芯FB．拔出线圈AC．使变阻器阻值R变小D．断开开关S(3)某同学第一次将滑动变阻器的触头从变阻器的左端快速滑到右端，第二次将滑动变阻器的触头从变阻器的左端慢慢滑到右端，发现电流计的指针摆动的幅度大小不同，第一小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com次比第二次的幅度______(填“大”或“小”)，原因是线圈中的________(填“磁通量”“磁通量的变化”或“磁通量变化率”)第一次比第二次的大．3．[2024·黑江省哈尔市模龙齐齐拟]如图为“研究电磁感应现象”的实验装置．(1)用笔画线代替导线将图中所缺的导线补接完整．(2)如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后可能出现的情况有：a．将原线圈迅速插入副线圈时，灵敏电流计指针将______(填“向左偏转一下”或“向右偏转一下”).b.原线圈插入副线圈后，将滑动变阻器触头迅速向左拉时，灵敏电流计指针将______(填“向左偏转一下”或“向右偏转一下”).c．如图所示，把原线圈从同样高度插到副线圈中同样的位置处，第一次快插，第二次慢插，两情况下线圈中产生的感应电动势的大小关系是E1______E2；通过线圈截面电量的大小关系是q1______q2.(均填“大于”“小于”或“等于”)培优提能模拟练4.[2024·江省无市合苏锡综测试]某同学在做探究电磁感应现象规律的实验中，她选择了一个灵敏电流计G，在没有电流通过灵敏电流计的情况下，电流计的指针恰好指在刻度盘中央．她先将灵敏电流计G连接在图甲所示的电路中，电流计的指针如图甲所示．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)为了探究电磁感应规律，该同学将灵敏电流计G与一螺线管串联，如图乙所示．通过分析可知图乙中的条形磁铁的运动情况是____________(填“向上拔出”或“向下插入”).(2)该同学按图丙连接好仪器后开始实验探究．下列说法正确的是__________．A．开关闭合后，线圈A插入线圈B中或从线圈B中拔出，都会引起电表的指针偏转B．线圈A插入线圈B中后，在开关闭合和断开的瞬间，电表的指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电表的指针静止在中央零刻度D．开关闭合后，只要移动滑动变阻器的滑片P，电表的指针一定会偏转(3)该同学又把一铜线圈水平固定在铁架台上，其两端连接在电流传感器上，能得到该铜线圈中的电流随时间变化的图线．两次实验中分别得到了如图丁、戊所示的电流随时间变化的图线(两次用同一条形磁铁，在距离铜线圈上端不同高度处，由静止沿铜线圈轴线竖直下落，始终保持直立姿态，且所受空气阻力可忽略不计).根据此实验的操作，下列说法正确的是__________．A．在磁铁穿过线圈的过程中，两次线圈内磁通量的变化量相同B．条形磁铁距离铜线圈上端的高度越大，产生的感应电流峰值越大C．两次实验中，线圈内产生的焦耳热相同D．磁体所受的磁场力都是先向上后向下5．[2024·河北省邢台市五岳盟考联联]刘同学应用楞次定律判断线圈中导线的缠绕方向．器材有：一个绕向未知的线...
