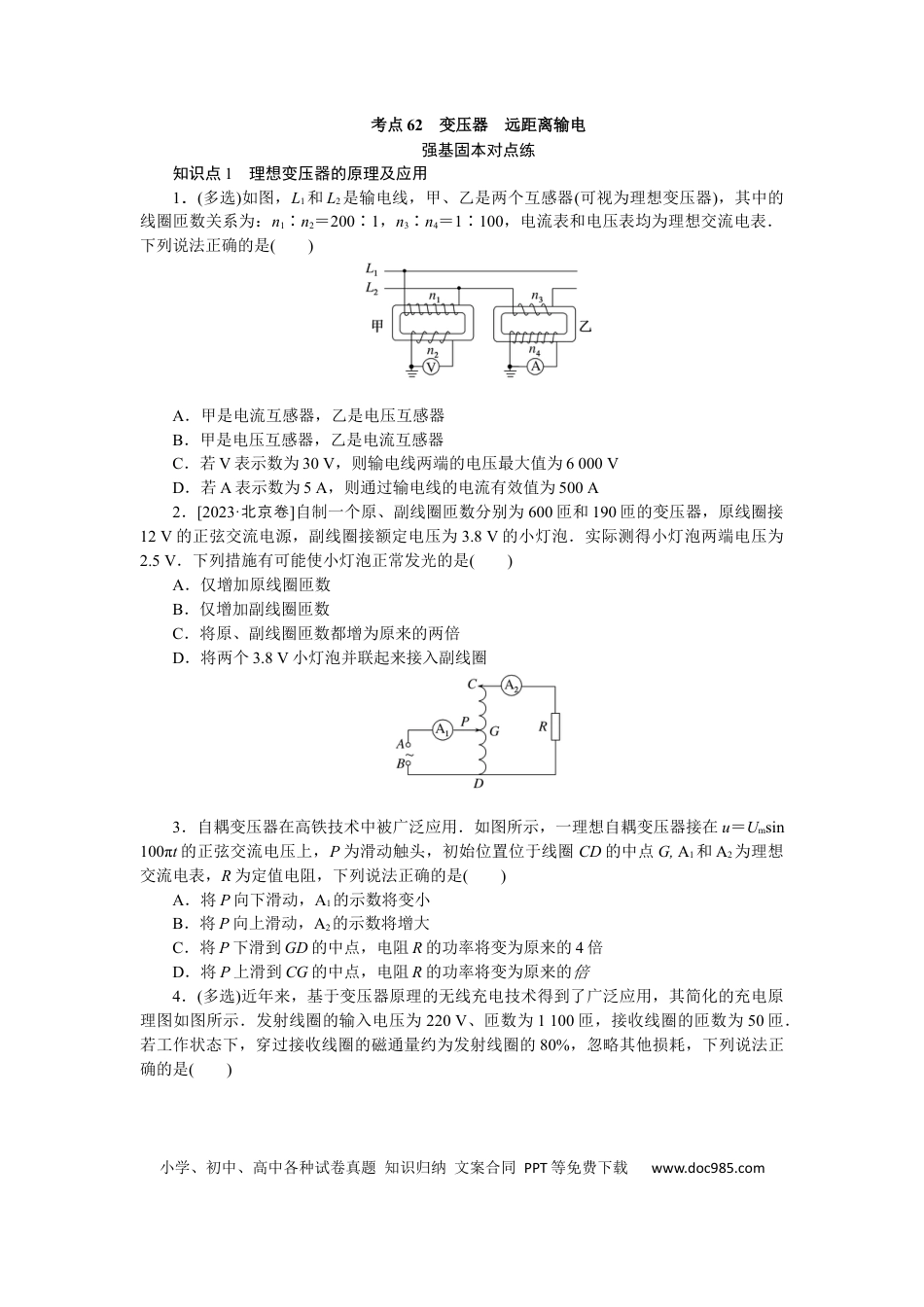

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点62变压器远距离输电强基固本对点练知识点1理想变压器的原理及应用1．(多选)如图，L1和L2是输电线，甲、乙是两个互感器(可视为理想变压器)，其中的线圈匝数关系为：n1∶n2＝200∶1，n3∶n4＝1∶100，电流表和电压表均为理想交流电表．下列说法正确的是()A．甲是电流互感器，乙是电压互感器B．甲是电压互感器，乙是电流互感器C．若V表示数为30V，则输电线两端的电压最大值为6000VD．若A表示数为5A，则通过输电线的电流有效值为500A2．[2023·北京卷]自制一个原、副线圈匝数分别为600匝和190匝的变压器，原线圈接12V的正弦交流电源，副线圈接额定电压为3.8V的小灯泡．实际测得小灯泡两端电压为2.5V．下列措施有可能使小灯泡正常发光的是()A．仅增加原线圈匝数B．仅增加副线圈匝数C．将原、副线圈匝数都增为原来的两倍D．将两个3.8V小灯泡并联起来接入副线圈3．自耦变压器在高铁技术中被广泛应用．如图所示，一理想自耦变压器接在u＝Umsin100πt的正弦交流电压上，P为滑动触头，初始位置位于线圈CD的中点G,A1和A2为理想交流电表，R为定值电阻，下列说法正确的是()A．将P向下滑动，A1的示数将变小B．将P向上滑动，A2的示数将增大C．将P下滑到GD的中点，电阻R的功率将变为原来的4倍D．将P上滑到CG的中点，电阻R的功率将变为原来的倍4．(多选)近年来，基于变压器原理的无线充电技术得到了广泛应用，其简化的充电原理图如图所示．发射线圈的输入电压为220V、匝数为1100匝，接收线圈的匝数为50匝．若工作状态下，穿过接收线圈的磁通量约为发射线圈的80%，忽略其他损耗，下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．接收线圈的输出电压约为8VB．接收线圈与发射线圈中电流之比约为22∶1C．发射线圈与接收线圈中交变电流的频率相同D．穿过发射线圈的磁通量变化率与穿过接收线圈的相同知识点2理想变压器的动态分析5．如图(a)所示，线圈的匝数比为3∶1，RT为阻值随温度升高而减小的热敏电阻，R1为定值电阻，电压表和电流表均为理想交流电表．原线圈所接电压u随时间t按正弦规律变化，如图(b)所示．下列说法正确的是()A．变压器输入输出功率之比为3∶1B．变压器副线圈输出的交变电压的频率为150HzC．若热敏电阻RT的温度升高，R1消耗的功率变大D．若热敏电阻RT的温度升高，电压表和电流表示数均变大6．如图所示，N匝矩形线圈以转速n绕轴OO′匀速转动，轴与线圈平面共面且与磁场方向垂直，磁场的磁感应强度为B，线圈面积为S，线圈电阻为r，线圈两个末端分别通过电刷与理想自耦变压器相连，P1为变压器上的滑动触头，P2为滑动变阻器上的滑片，电压表和电流表均为理想电表，则下列说法正确的是()A．从图示位置开始计时，线圈中的感应电压瞬时值表达式为e＝2πBSnsin2πntB．若保持P2不动，P1从M位置逆时针转到N位置，则电压表V1示数增大C．只增大线圈的转速，定值电阻R0消耗的电功率减小D．若P1不动，P2向左滑动，则电流表示数增大，减小小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com7．(多选)如图所示，理想变压器原线圈接在电压有效值恒定的交流电源上，定值电阻R1＝3Ω，R2＝10Ω，滑动变阻器最大阻值R＝6Ω，三只电表均为理想交流电表．滑动变阻器滑片从中间向上滑动到端点的过程中，电流表A2、电压表的读数变化量分别为ΔI2、ΔU，则下列判断正确的是()A．电流表A1的示数减小B．电压表的示数不变C．＝13ΩD．R和R2消耗的总功率先增大后减小8．如图，一理想变压器的原线圈匝数固定，副线圈接入电路的匝数可以通过滑动触头Q调节．在原线圈一侧接有一只交流电流表，副线圈一侧由定值电阻R0和滑动变阻器R构成如图所示的电路．若在原线圈上加一电压为U的交流电，则下列说法正确的是()A．保持Q位置不动，将P向下滑动时，电流表的读数变大B．保持Q位置不动，将P向下滑动时，电流表的读数不变C．保持P位置不动，将Q向下滑动时，电流表的读数变大D．保持P位置不动，将Q向上滑动时，电流表的读数不变知识点3远距离输电9．[2024·广西河池市一模]...
