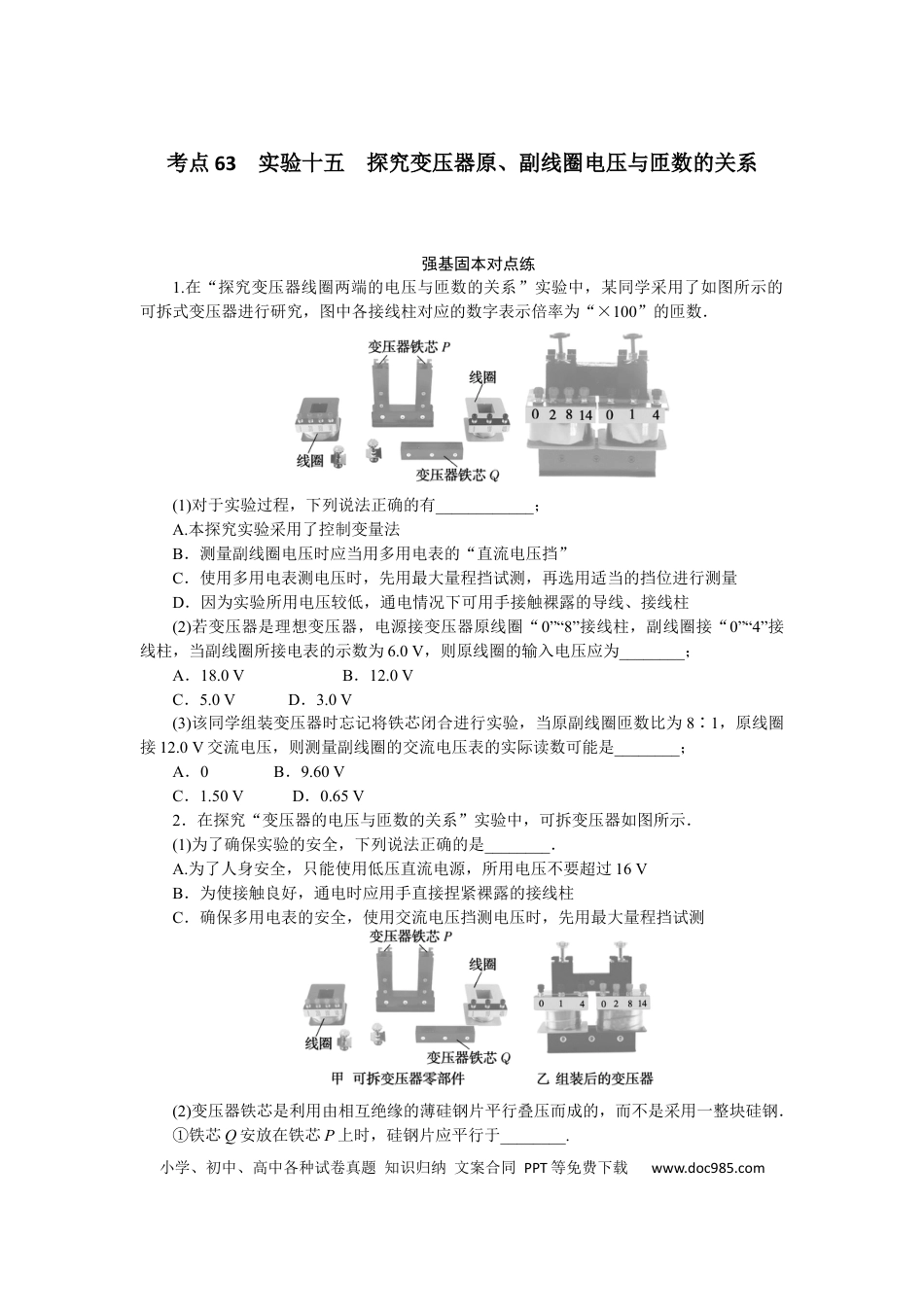

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点63实验十五探究变压器原、副线圈电压与匝数的关系强基固本对点练1.在“探究变压器线圈两端的电压与匝数的关系”实验中，某同学采用了如图所示的可拆式变压器进行研究，图中各接线柱对应的数字表示倍率为“×100”的匝数．(1)对于实验过程，下列说法正确的有____________；A.本探究实验采用了控制变量法B．测量副线圈电压时应当用多用电表的“直流电压挡”C．使用多用电表测电压时，先用最大量程挡试测，再选用适当的挡位进行测量D．因为实验所用电压较低，通电情况下可用手接触裸露的导线、接线柱(2)若变压器是理想变压器，电源接变压器原线圈“0”“8”接线柱，副线圈接“0”“4”接线柱，当副线圈所接电表的示数为6.0V，则原线圈的输入电压应为________；A．18.0VB．12.0VC．5.0VD．3.0V(3)该同学组装变压器时忘记将铁芯闭合进行实验，当原副线圈匝数比为8∶1，原线圈接12.0V交流电压，则测量副线圈的交流电压表的实际读数可能是________；A．0B．9.60VC．1.50VD．0.65V2．在探究“变压器的电压与匝数的关系”实验中，可拆变压器如图所示．(1)为了确保实验的安全，下列说法正确的是________．A.为了人身安全，只能使用低压直流电源，所用电压不要超过16VB．为使接触良好，通电时应用手直接捏紧裸露的接线柱C．确保多用电表的安全，使用交流电压挡测电压时，先用最大量程挡试测(2)变压器铁芯是利用由相互绝缘的薄硅钢片平行叠压而成的，而不是采用一整块硅钢．①铁芯Q安放在铁芯P上时，硅钢片应平行于________.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．平面abcdB．平面abfeC．平面abghD．平面aehd②这样设计的原因是_______________________________________________________．(3)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数__________(选填“多”或“少”).(4)用匝数na＝400匝和nb＝800匝的变压器，实验测量数据如表：Ua/V1.802.803.804.90Ub/V4.006.018.029.98根据测量数据可判断出变压器的原线圈为______(选填“a”或“b”).3．某物理小组欲探究变压器线圈两端电压与匝数关系，提供的实验器材有：学生电源、可拆变压器、交流电压表、若干导线．图甲为实验原理图，在原线圈A、B两端加上电压，用电压表分别测量原、副线圈两端的电压，测量数据如表：实验序号原线圈匝数n1＝400原线圈两端电压U1(V)副线圈匝数n2＝200原线圈两端电压U2(V)副线圈匝数n2＝1400原线圈两端电压U2(V)15.82.920.328.04.028.1312.66.244.0请回答下列问题：(1)在图乙中，应将A、B分别与________(填“a、b”或“c、d”)连接．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)根据上表数据得出的实验结论是：在实验误差允许范围内，变压器原、副线圈的电压之比等于________.(3)在实验序号为2的测量中，若把图丙中的可动铁芯取走，副线圈匝数n2＝200，则副线圈两端电压________(填正确答案标号).A.一定小于4.0VB．一定等于4.0VC.一定大于4.0V培优提能模拟练4．[2024·上海市校期中考实验学试]在“探究变压器线圈两端的电压和匝数的关系”实验中，可拆变压器如图所示．(1)观察变压器的铁芯，它的结构和材料是________；(填字母)A．整块硅钢铁芯B．整块不锈钢铁芯C．绝缘的铜片叠成D．绝缘的硅钢片叠成(2)观察两个线圈的导线，发现粗细不同，导线粗的线圈匝数________；(填“多”或“少”)(3)以下给出的器材中，本实验需要用到的是________；(填字母)(4)为了人身安全，低压交流电源的电压不要超过________；(填字母)A．2VB．12VC．50V(5)实验中将电源接在原线圈的“0”和“8”两个接线柱之间，用电表测得副线圈的“0”和“4”两个接线柱之间的电压为3.0V，则原线圈的输入电压可能为________；(填字母)A．1.5VB．6.0VC．9.0V(6)本实验要通过改变原、副线圈匝数，探究原、副线圈的电压比与匝数比的关系，实验中需要运用的科学方法是________．(填字母)A．控制变量法小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．等效替代法C...
