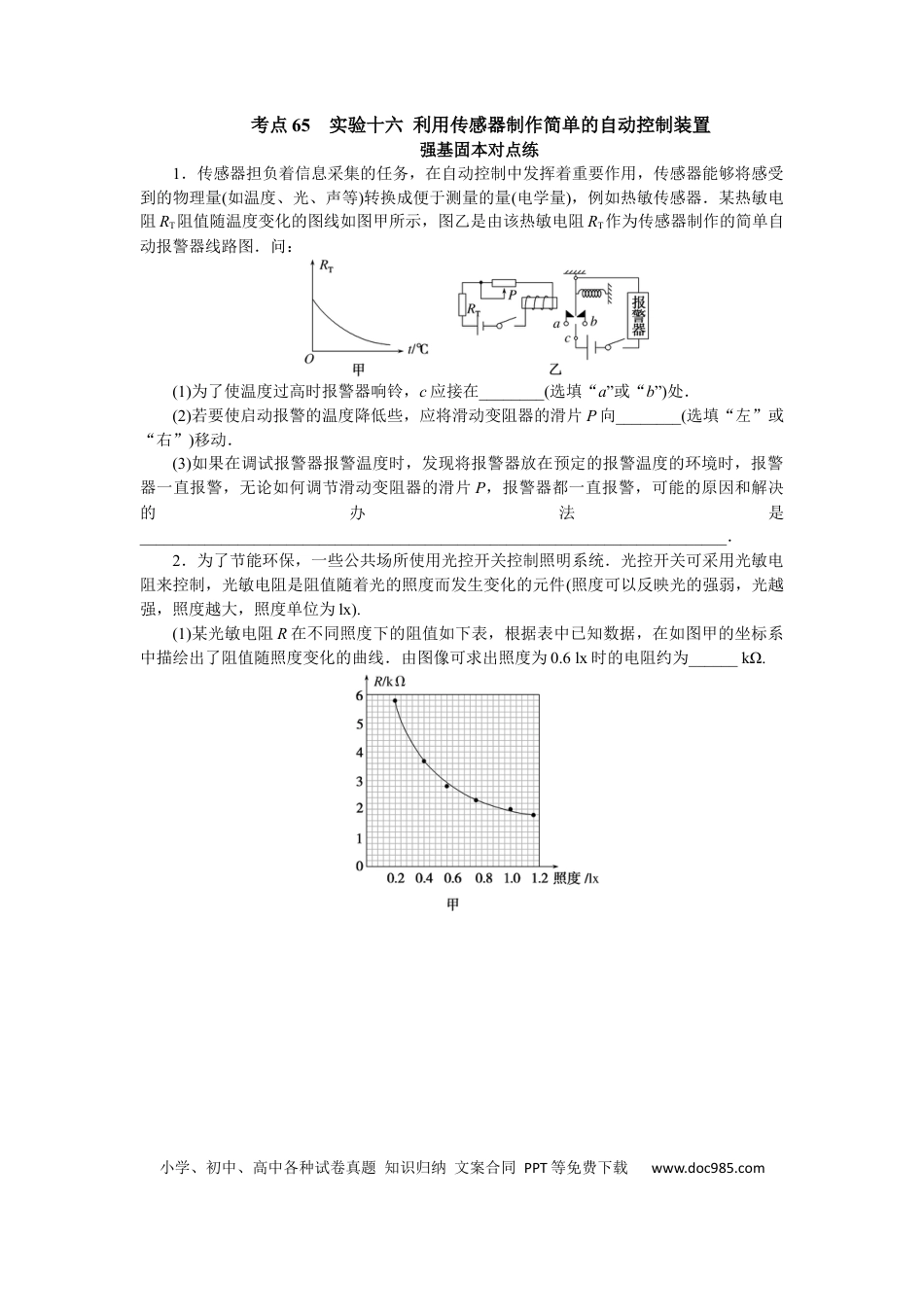

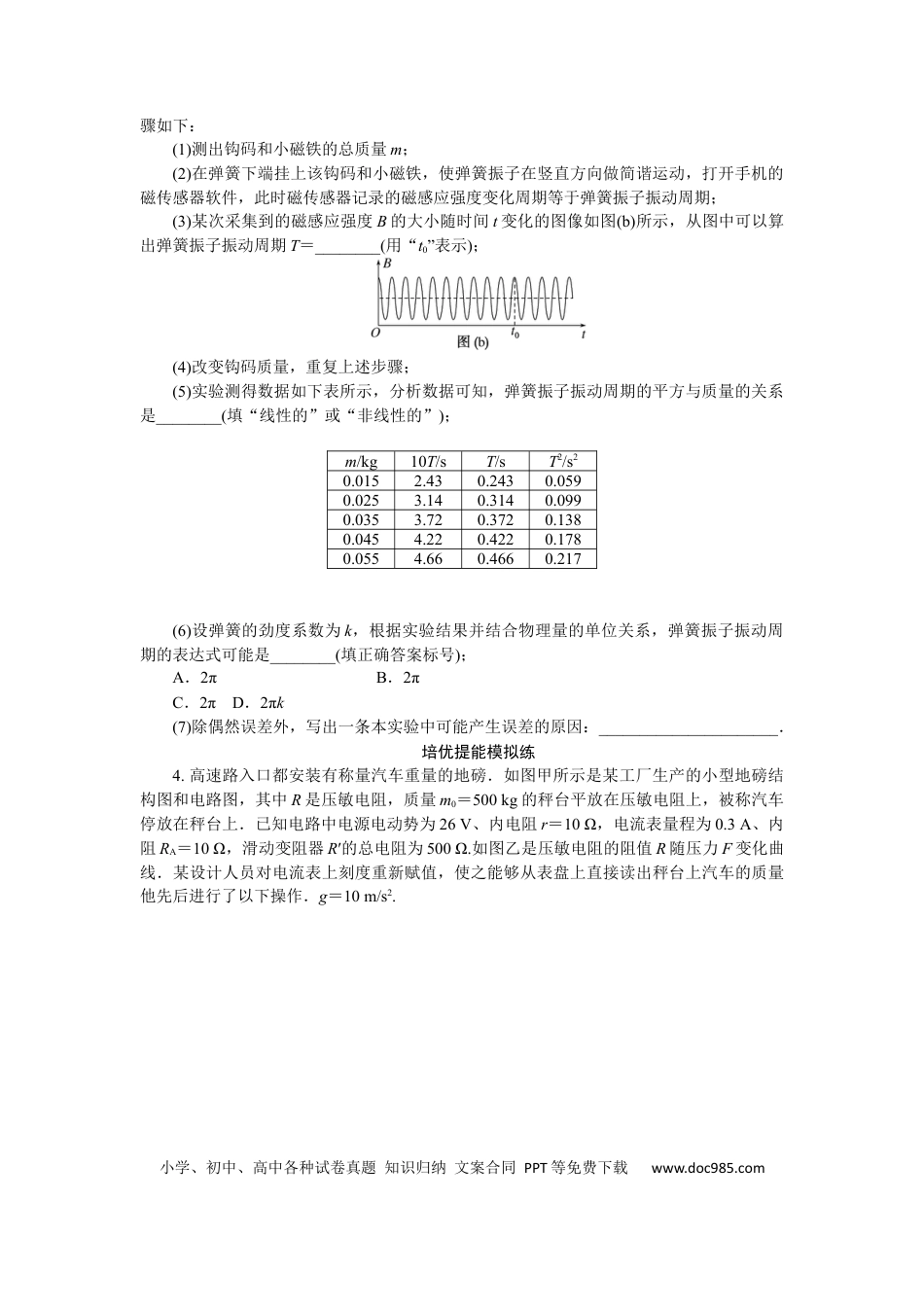

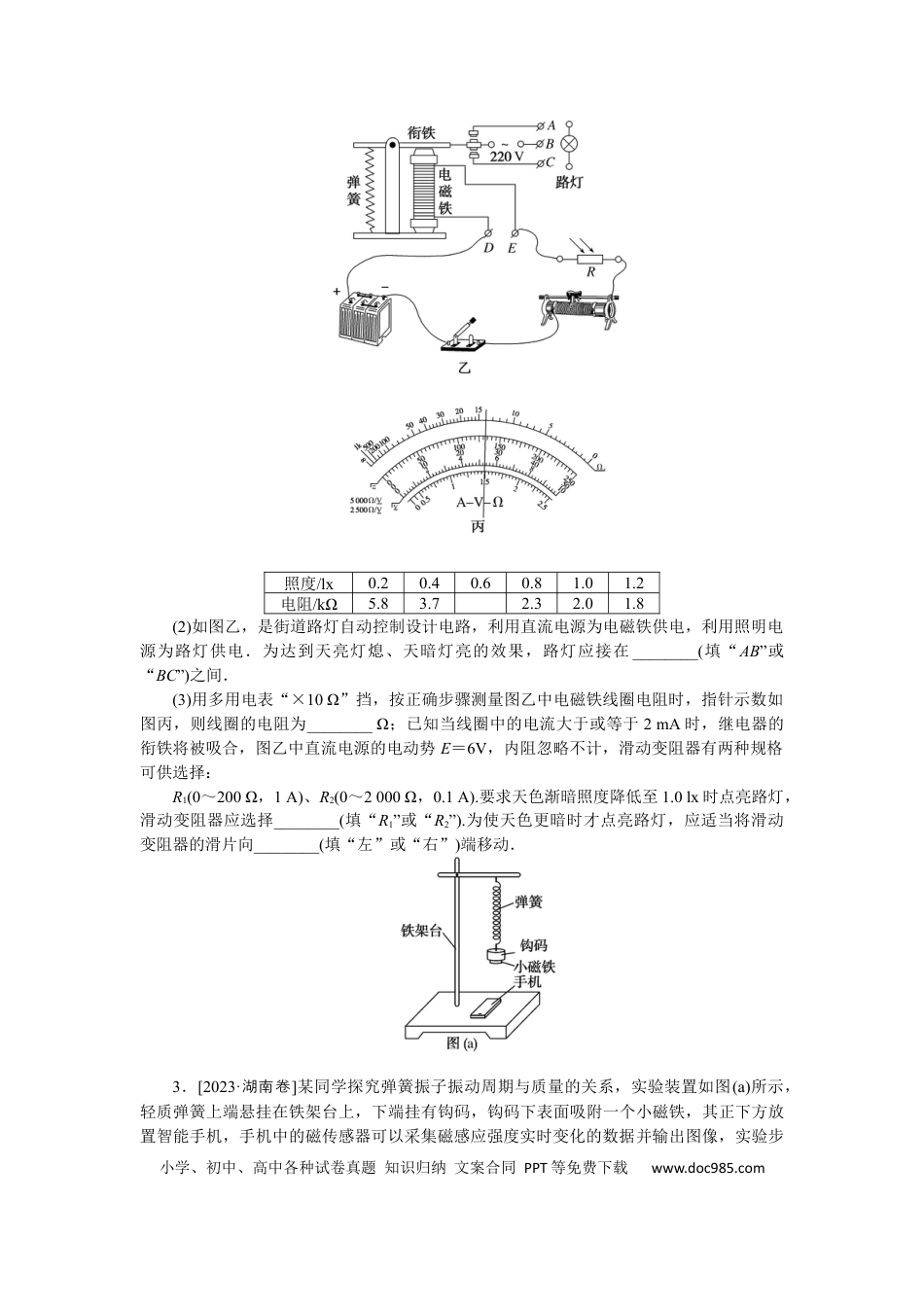

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点65实验十六利用传感器制作简单的自动控制装置强基固本对点练1．传感器担负着信息采集的任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(电学量)，例如热敏传感器．某热敏电阻RT阻值随温度变化的图线如图甲所示，图乙是由该热敏电阻RT作为传感器制作的简单自动报警器线路图．问：(1)为了使温度过高时报警器响铃，c应接在________(选填“a”或“b”)处．(2)若要使启动报警的温度降低些，应将滑动变阻器的滑片P向________(选填“左”或“右”)移动．(3)如果在调试报警器报警温度时，发现将报警器放在预定的报警温度的环境时，报警器一直报警，无论如何调节滑动变阻器的滑片P，报警器都一直报警，可能的原因和解决的办法是________________________________________________________________________．2．为了节能环保，一些公共场所使用光控开关控制照明系统．光控开关可采用光敏电阻来控制，光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱，光越强，照度越大，照度单位为lx).(1)某光敏电阻R在不同照度下的阻值如下表，根据表中已知数据，在如图甲的坐标系中描绘出了阻值随照度变化的曲线．由图像可求出照度为0.6lx时的电阻约为______kΩ.小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com照度/lx0.20.40.60.81.01.2电阻/kΩ5.83.72.32.01.8(2)如图乙，是街道路灯自动控制设计电路，利用直流电源为电磁铁供电，利用照明电源为路灯供电．为达到天亮灯熄、天暗灯亮的效果，路灯应接在________(填“AB”或“BC”)之间．(3)用多用电表“×10Ω”挡，按正确步骤测量图乙中电磁铁线圈电阻时，指针示数如图丙，则线圈的电阻为________Ω；已知当线圈中的电流大于或等于2mA时，继电器的衔铁将被吸合，图乙中直流电源的电动势E＝6V，内阻忽略不计，滑动变阻器有两种规格可供选择：R1(0～200Ω，1A)、R2(0～2000Ω，0.1A).要求天色渐暗照度降低至1.0lx时点亮路灯，滑动变阻器应选择________(填“R1”或“R2”).为使天色更暗时才点亮路灯，应适当将滑动变阻器的滑片向________(填“左”或“右”)端移动．3．[2023·湖南卷]某同学探究弹簧振子振动周期与质量的关系，实验装置如图(a)所示，轻质弹簧上端悬挂在铁架台上，下端挂有钩码，钩码下表面吸附一个小磁铁，其正下方放置智能手机，手机中的磁传感器可以采集磁感应强度实时变化的数据并输出图像，实验步小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com骤如下：(1)测出钩码和小磁铁的总质量m；(2)在弹簧下端挂上该钩码和小磁铁，使弹簧振子在竖直方向做简谐运动，打开手机的磁传感器软件，此时磁传感器记录的磁感应强度变化周期等于弹簧振子振动周期；(3)某次采集到的磁感应强度B的大小随时间t变化的图像如图(b)所示，从图中可以算出弹簧振子振动周期T＝________(用“t0”表示)；(4)改变钩码质量，重复上述步骤；(5)实验测得数据如下表所示，分析数据可知，弹簧振子振动周期的平方与质量的关系是________(填“线性的”或“非线性的”)；m/kg10T/sT/sT2/s20.0152.430.2430.0590.0253.140.3140.0990.0353.720.3720.1380.0454.220.4220.1780.0554.660.4660.217(6)设弹簧的劲度系数为k，根据实验结果并结合物理量的单位关系，弹簧振子振动周期的表达式可能是________(填正确答案标号)；A．2πB．2πC．2πD．2πk(7)除偶然误差外，写出一条本实验中可能产生误差的原因：______________________．培优提能模拟练4.高速路入口都安装有称量汽车重量的地磅．如图甲所示是某工厂生产的小型地磅结构图和电路图，其中R是压敏电阻，质量m0＝500kg的秤台平放在压敏电阻上，被称汽车停放在秤台上．已知电路中电源电动势为26V、内电阻r＝10Ω，电流表量程为0.3A、内阻RA＝10Ω，滑动变阻器R′的总电阻为500Ω.如图乙是压敏电阻的阻值R随压力F变化曲线．某设计人员对电流表上刻度重新赋值，使之能够从表盘上直接读出秤台上汽车的质量他先后进行了以下操...
