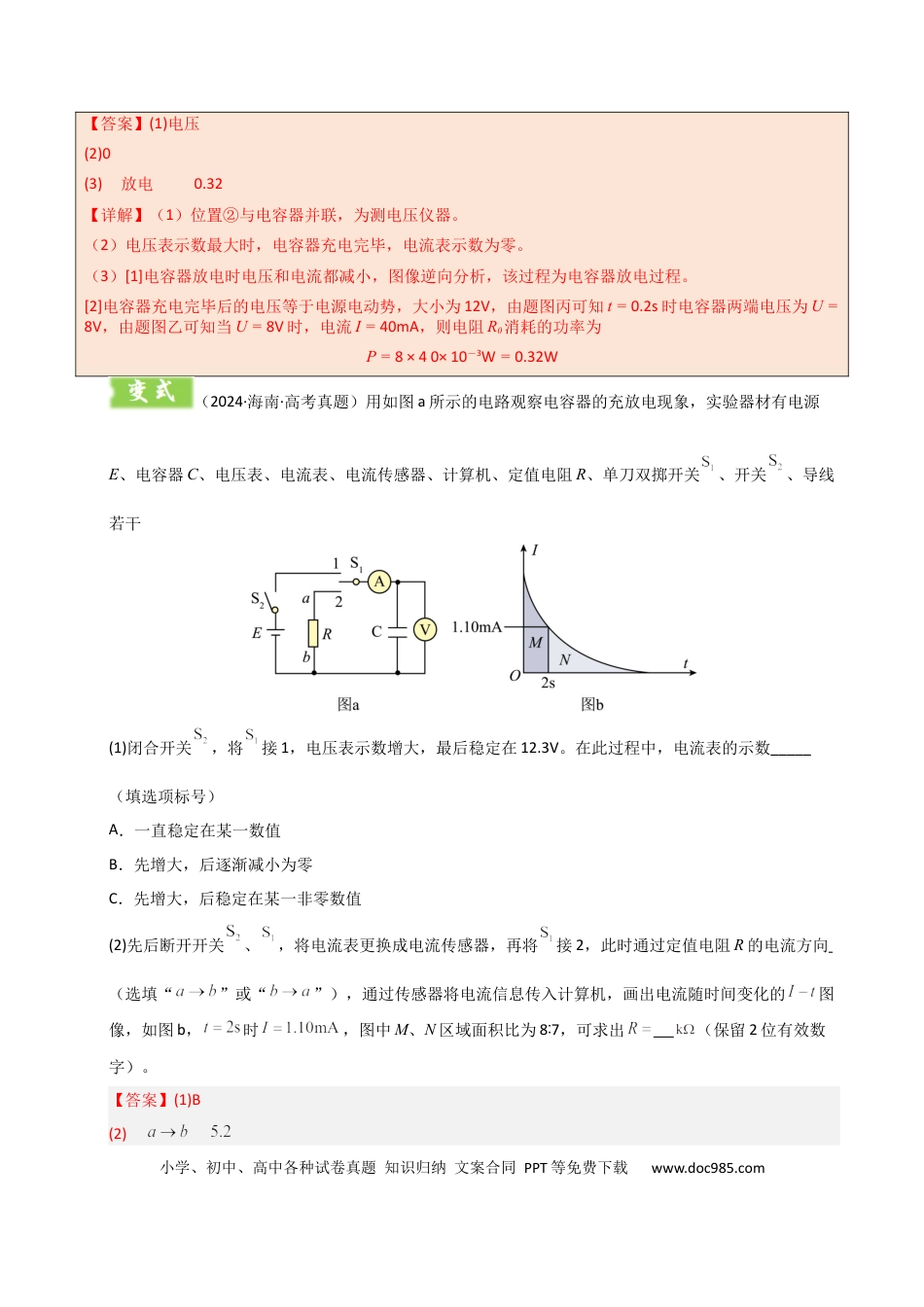

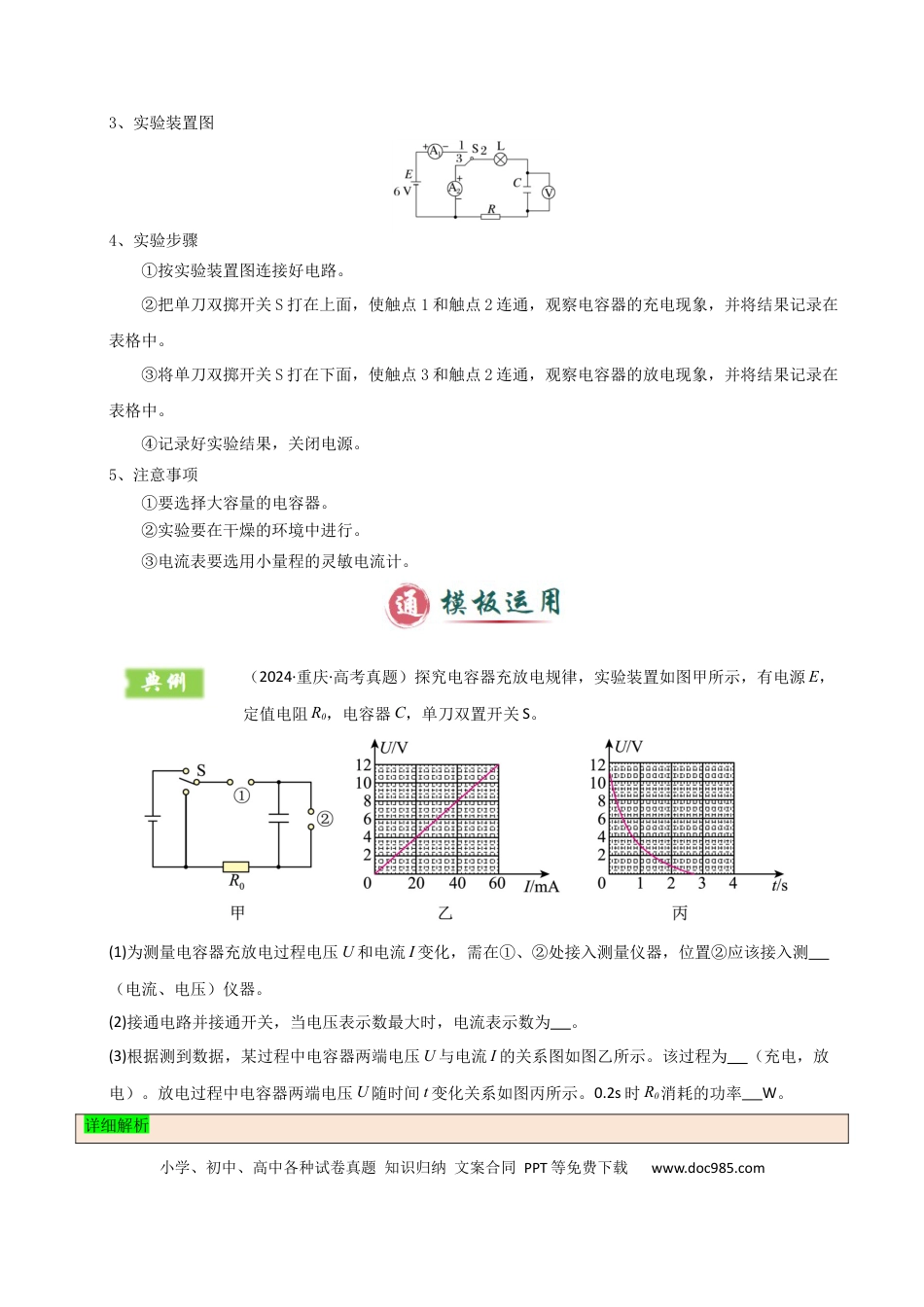

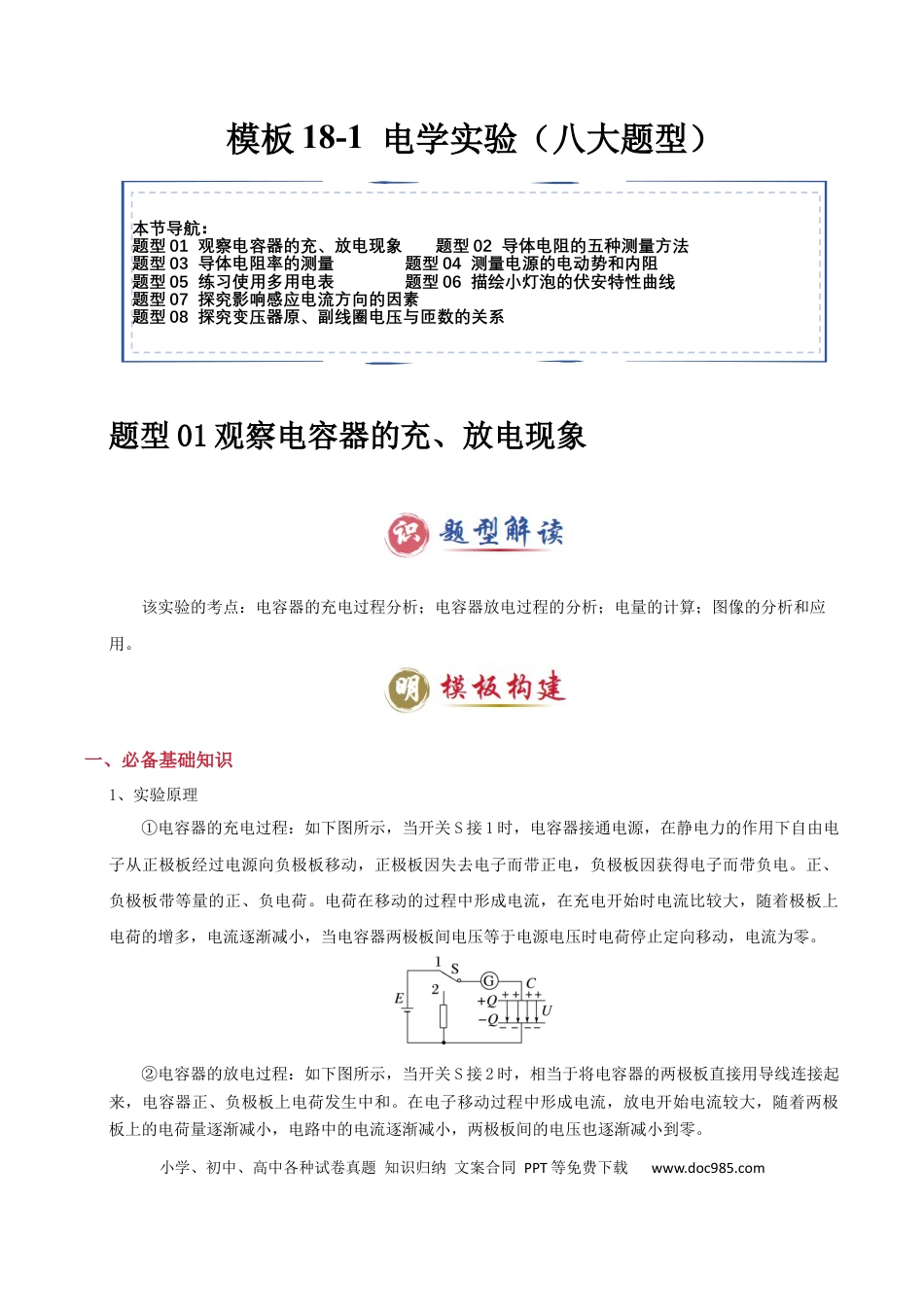

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com模板18-1电学实验（八大题型）题型01观察电容器的充、放电现象该实验的考点：电容器的充电过程分析；电容器放电过程的分析；电量的计算；图像的分析和应用。一、必备基础知识1、实验原理①电容器的充电过程：如下图所示，当开关S接1时，电容器接通电源，在静电力的作用下自由电子从正极板经过电源向负极板移动，正极板因失去电子而带正电，负极板因获得电子而带负电。正、负极板带等量的正、负电荷。电荷在移动的过程中形成电流，在充电开始时电流比较大，随着极板上电荷的增多，电流逐渐减小，当电容器两极板间电压等于电源电压时电荷停止定向移动，电流为零。②电容器的放电过程：如下图所示，当开关S接2时，相当于将电容器的两极板直接用导线连接起来，电容器正、负极板上电荷发生中和。在电子移动过程中形成电流，放电开始电流较大，随着两极板上的电荷量逐渐减小，电路中的电流逐渐减小，两极板间的电压也逐渐减小到零。本节导航：题型01观察电容器的充、放电现象题型02导体电阻的五种测量方法题型03导体电阻率的测量题型04测量电源的电动势和内阻题型05练习使用多用电表题型06描绘小灯泡的伏安特性曲线题型07探究影响感应电流方向的因素题型08探究变压器原、副线圈电压与匝数的关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com3、实验装置图4、实验步骤①按实验装置图连接好电路。②把单刀双掷开关S打在上面，使触点1和触点2连通，观察电容器的充电现象，并将结果记录在表格中。③将单刀双掷开关S打在下面，使触点3和触点2连通，观察电容器的放电现象，并将结果记录在表格中。④记录好实验结果，关闭电源。5、注意事项①要选择大容量的电容器。②实验要在干燥的环境中进行。③电流表要选用小量程的灵敏电流计。（2024·重庆·高考真题）探究电容器充放电规律，实验装置如图甲所示，有电源E，定值电阻R0，电容器C，单刀双置开关S。(1)为测量电容器充放电过程电压U和电流I变化，需在①、②处接入测量仪器，位置②应该接入测（电流、电压）仪器。(2)接通电路并接通开关，当电压表示数最大时，电流表示数为。(3)根据测到数据，某过程中电容器两端电压U与电流I的关系图如图乙所示。该过程为（充电，放电）。放电过程中电容器两端电压U随时间t变化关系如图丙所示。0.2s时R0消耗的功率W。详细解析小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【答案】(1)电压(2)0(3)放电0.32【详解】（1）位置②与电容器并联，为测电压仪器。（2）电压表示数最大时，电容器充电完毕，电流表示数为零。（3）[1]电容器放电时电压和电流都减小，图像逆向分析，该过程为电容器放电过程。[2]电容器充电完毕后的电压等于电源电动势，大小为12V，由题图丙可知t=0.2s时电容器两端电压为U=8V，由题图乙可知当U=8V时，电流I=40mA，则电阻R0消耗的功率为P=8×40×10－3W=0.32W（2024·海南·高考真题）用如图a所示的电路观察电容器的充放电现象，实验器材有电源E、电容器C、电压表、电流表、电流传感器、计算机、定值电阻R、单刀双掷开关、开关、导线若干(1)闭合开关，将接1，电压表示数增大，最后稳定在12.3V。在此过程中，电流表的示数_____（填选项标号）A．一直稳定在某一数值B．先增大，后逐渐减小为零C．先增大，后稳定在某一非零数值(2)先后断开开关、，将电流表更换成电流传感器，再将接2，此时通过定值电阻R的电流方向（选填“”或“”），通过传感器将电流信息传入计算机，画出电流随时间变化的图像，如图b，时，图中M、N区域面积比为87∶，可求出（保留2位有效数字）。【答案】(1)B(2)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【详解】（1）电容器充电过程中，当电路刚接通后，电流表示数从0增大某一最大值，后随着电容器的不断充电，电路中的充电电流在减小，当充电结束电路稳定后，此时电路相当于开路，电流为0。故选B。（2）[1]根据电路图可知充电结束后电容器上极板带正电，将接2，电容器放电，此时通过定值电阻R的电流方...
