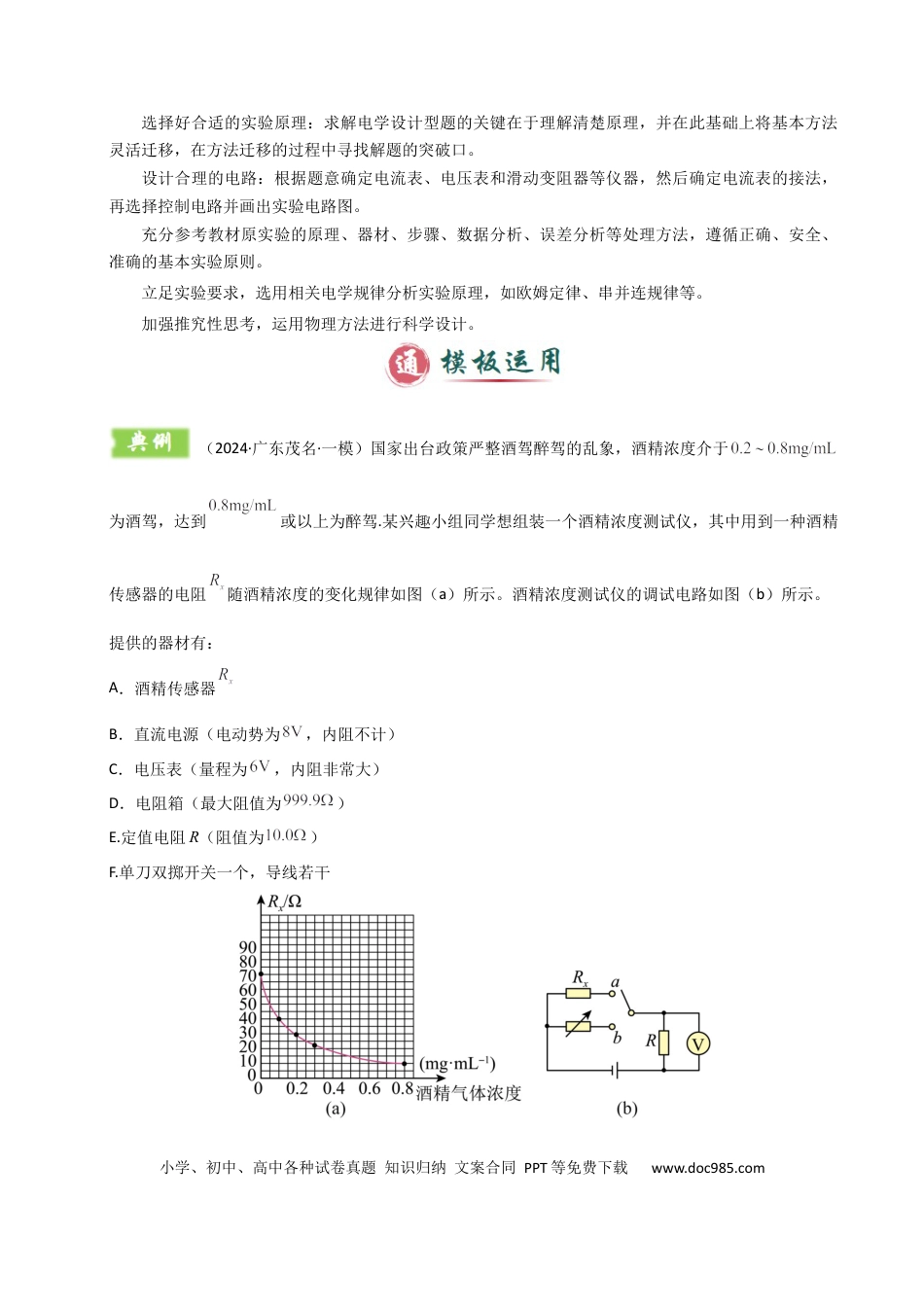

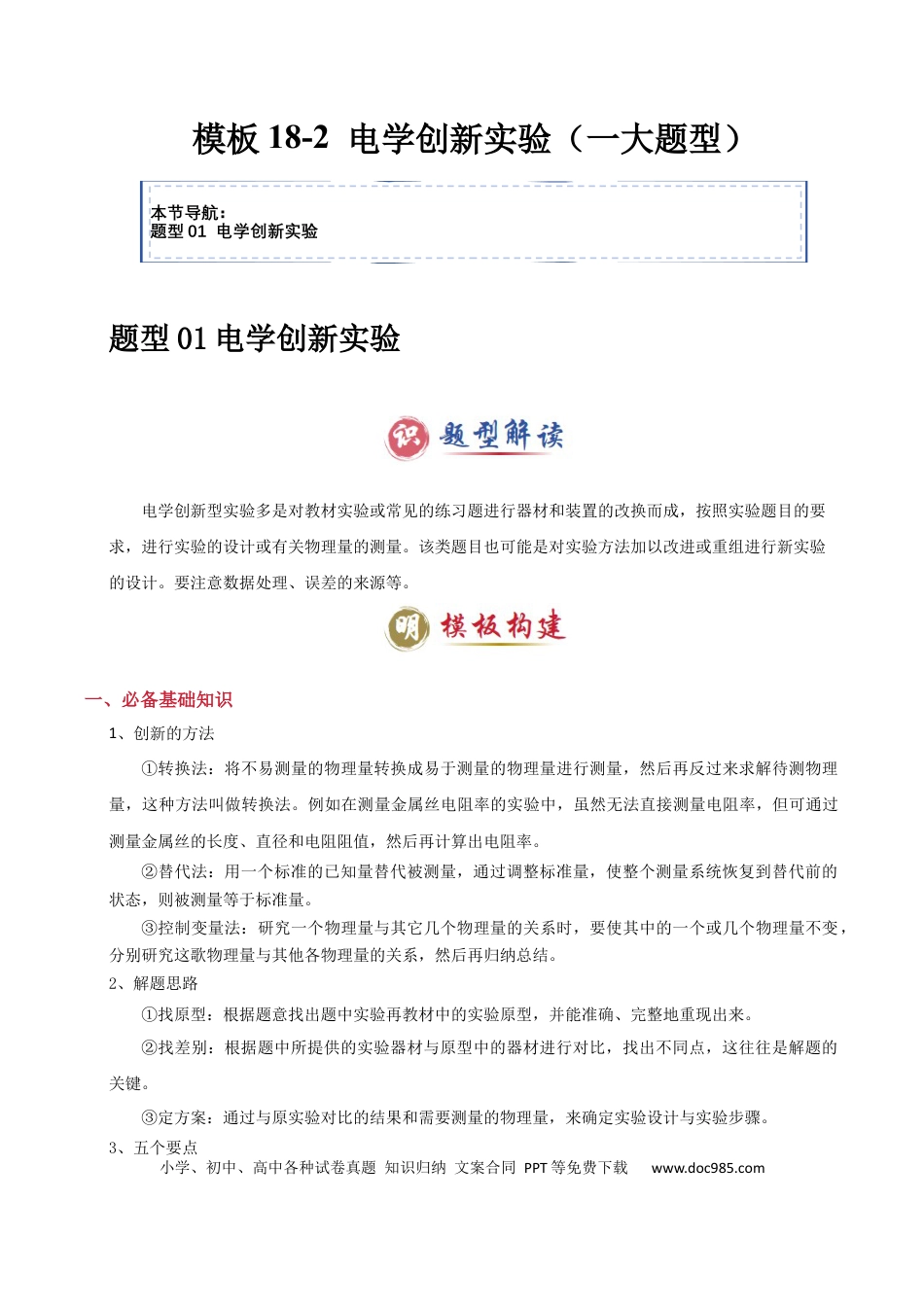

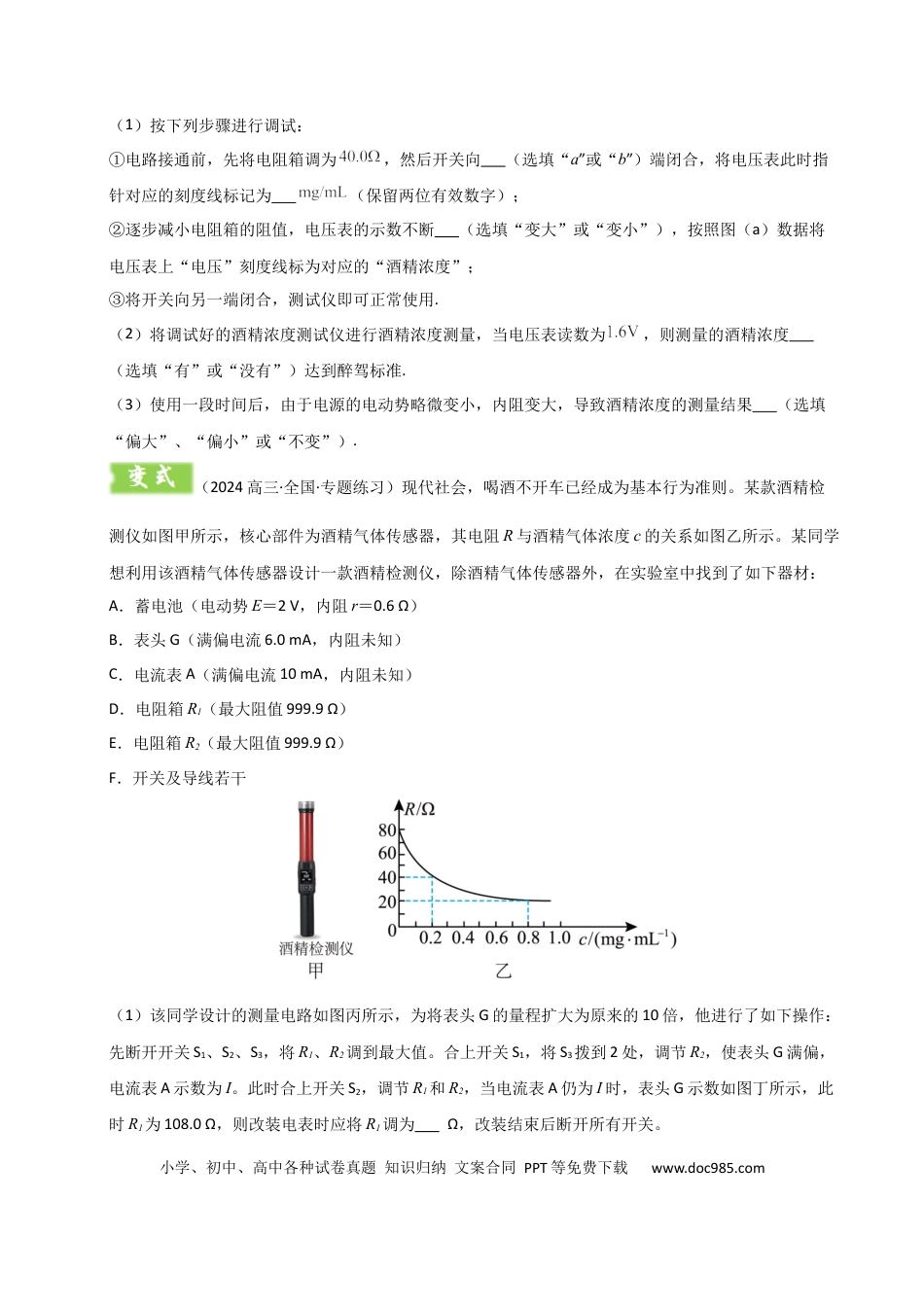

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com模板18-2电学创新实验（一大题型）题型01电学创新实验电学创新型实验多是对教材实验或常见的练习题进行器材和装置的改换而成，按照实验题目的要求，进行实验的设计或有关物理量的测量。该类题目也可能是对实验方法加以改进或重组进行新实验的设计。要注意数据处理、误差的来源等。一、必备基础知识1、创新的方法①转换法：将不易测量的物理量转换成易于测量的物理量进行测量，然后再反过来求解待测物理量，这种方法叫做转换法。例如在测量金属丝电阻率的实验中，虽然无法直接测量电阻率，但可通过测量金属丝的长度、直径和电阻阻值，然后再计算出电阻率。②替代法：用一个标准的已知量替代被测量，通过调整标准量，使整个测量系统恢复到替代前的状态，则被测量等于标准量。③控制变量法：研究一个物理量与其它几个物理量的关系时，要使其中的一个或几个物理量不变，分别研究这歌物理量与其他各物理量的关系，然后再归纳总结。2、解题思路①找原型：根据题意找出题中实验再教材中的实验原型，并能准确、完整地重现出来。②找差别：根据题中所提供的实验器材与原型中的器材进行对比，找出不同点，这往往是解题的关键。③定方案：通过与原实验对比的结果和需要测量的物理量，来确定实验设计与实验步骤。3、五个要点本节导航：题型01电学创新实验小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择好合适的实验原理：求解电学设计型题的关键在于理解清楚原理，并在此基础上将基本方法灵活迁移，在方法迁移的过程中寻找解题的突破口。设计合理的电路：根据题意确定电流表、电压表和滑动变阻器等仪器，然后确定电流表的接法，再选择控制电路并画出实验电路图。充分参考教材原实验的原理、器材、步骤、数据分析、误差分析等处理方法，遵循正确、安全、准确的基本实验原则。立足实验要求，选用相关电学规律分析实验原理，如欧姆定律、串并连规律等。加强推究性思考，运用物理方法进行科学设计。（2024·广东茂名·一模）国家出台政策严整酒驾醉驾的乱象，酒精浓度介于为酒驾，达到或以上为醉驾.某兴趣小组同学想组装一个酒精浓度测试仪，其中用到一种酒精传感器的电阻随酒精浓度的变化规律如图（a）所示。酒精浓度测试仪的调试电路如图（b）所示。提供的器材有：A．酒精传感器B．直流电源（电动势为，内阻不计）C．电压表（量程为，内阻非常大）D．电阻箱（最大阻值为）E.定值电阻R（阻值为）F.单刀双掷开关一个，导线若干小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）按下列步骤进行调试：①电路接通前，先将电阻箱调为，然后开关向（选填“a”或“b”）端闭合，将电压表此时指针对应的刻度线标记为（保留两位有效数字）；②逐步减小电阻箱的阻值，电压表的示数不断（选填“变大”或“变小”），按照图（a）数据将电压表上“电压”刻度线标为对应的“酒精浓度”；③将开关向另一端闭合，测试仪即可正常使用.（2）将调试好的酒精浓度测试仪进行酒精浓度测量，当电压表读数为，则测量的酒精浓度（选填“有”或“没有”）达到醉驾标准.（3）使用一段时间后，由于电源的电动势略微变小，内阻变大，导致酒精浓度的测量结果（选填“偏大”、“偏小”或“不变”）.（2024高三·全国·专题练习）现代社会，喝酒不开车已经成为基本行为准则。某款酒精检测仪如图甲所示，核心部件为酒精气体传感器，其电阻R与酒精气体浓度c的关系如图乙所示。某同学想利用该酒精气体传感器设计一款酒精检测仪，除酒精气体传感器外，在实验室中找到了如下器材：A．蓄电池（电动势E＝2V，内阻r＝0.6Ω）B．表头G（满偏电流6.0mA，内阻未知）C．电流表A（满偏电流10mA，内阻未知）D．电阻箱R1（最大阻值999.9Ω）E．电阻箱R2（最大阻值999.9Ω）F．开关及导线若干（1）该同学设计的测量电路如图丙所示，为将表头G的量程扩大为原来的10倍，他进行了如下操作：先断开开关S1、S2、S3，将R1、R2调到最大值。合上开关S1，将S3拨到2处，调节R2，使表头G满偏，电流表A示数为I。此时合上...
