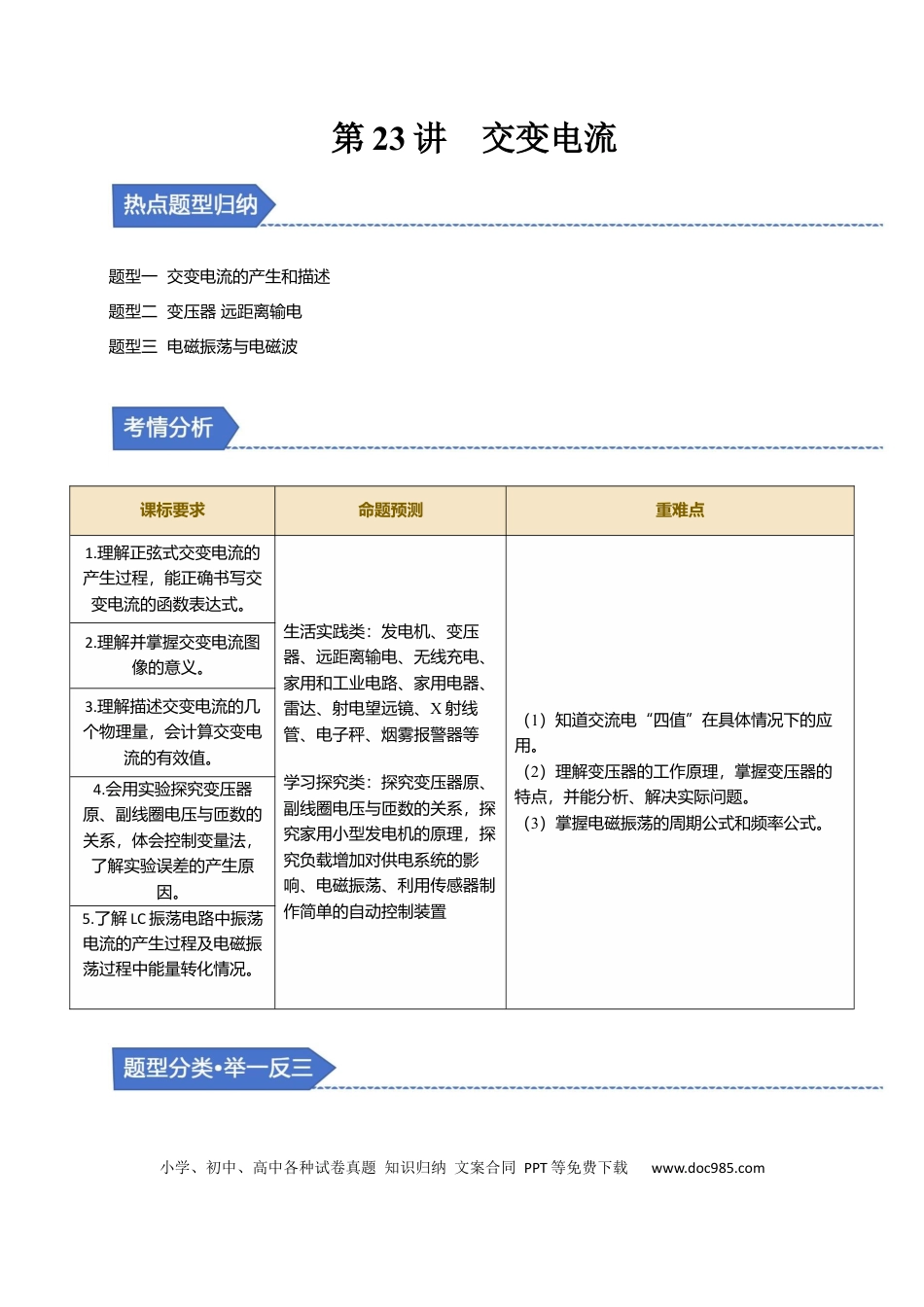

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第23讲交变电流题型一交变电流的产生和描述题型二变压器远距离输电题型三电磁振荡与电磁波课标要求命题预测重难点1.理解正弦式交变电流的产生过程，能正确书写交变电流的函数表达式。生活实践类：发电机、变压器、远距离输电、无线充电、家用和工业电路、家用电器、雷达、射电望远镜、X射线管、电子秤、烟雾报警器等学习探究类：探究变压器原、副线圈电压与匝数的关系，探究家用小型发电机的原理，探究负载增加对供电系统的影响、电磁振荡、利用传感器制作简单的自动控制装置（1）知道交流电“四值”在具体情况下的应用。（2）理解变压器的工作原理，掌握变压器的特点，并能分析、解决实际问题。（3）掌握电磁振荡的周期公式和频率公式。2.理解并掌握交变电流图像的意义。3.理解描述交变电流的几个物理量，会计算交变电流的有效值。4.会用实验探究变压器原、副线圈电压与匝数的关系，体会控制变量法，了解实验误差的产生原因。5.了解LC振荡电路中振荡电流的产生过程及电磁振荡过程中能量转化情况。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com【典型例题剖析】【例1】(2023·辽宁卷·4)如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。导体棒两端的电势差u随时间t变化的图像可能正确的是()【高考考点对接】1．产生在匀强磁场中线圈绕垂直于磁场方向的轴匀速转动。2．交流电产生过程中的两个特殊位置图示概念中性面位置与中性面垂直的位置特点B⊥SB∥SΦ＝BS，磁通量最大，＝0Φ＝0，磁通量最小e＝0e＝NBSω＝NΦmω，电动势最大感应电流i＝0，方向改变感应电流最大，方向不变一个周期内电流方向改变两次，在中性面位置改变3．正弦式交变电流的图像(线圈从中性面位置开始计时)物理量函数表达式图像磁通量Φ＝Φmcosωt＝BScosωt题型一交变电流的产生和描述mia9oshu小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电动势e＝Emsinωt＝NBSωsinωt电流i＝Imsinωt＝sinωt(外电路为纯电阻电路)电压u＝Umsinωt＝sinωt(外电路为纯电阻电路)4．描述交变电流的物理量(1)最大值Em＝NBSω，与转轴位置无关，与线圈形状无关(后两个空均选填“有关”或“无关”)。(2)周期和频率①周期(T)：交变电流完成一次周期性变化所需的时间。单位是秒(s)，公式T＝。②频率(f)：交变电流在单位时间内完成周期性变化的次数。单位是赫兹(Hz)。③周期和频率的关系：T＝或f＝。【解题能力提升】书写交变电流瞬时值表达式的技巧1．确定正弦式交变电流的峰值：根据已知图像读出或由公式Em＝NBSω求出相应峰值。2．明确线圈的初始位置：(1)若线圈从中性面位置开始计时，则i－t图像为正弦函数图像，函数表达式为i＝Imsinωt。(2)若线圈从垂直中性面位置开始计时，则i－t图像为余弦函数图像，函数表达式为i＝Imcosωt。物理量物理含义重要关系适用情况及说明瞬时值交变电流某一时刻的值e＝Emsinωti＝Imsinωt计算线圈某时刻的受力情况峰值最大的瞬时值Em＝NBSωIm＝(外电路为纯电阻电路)讨论电容器的击穿电压小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com平均值交变电流图像中图线与时间轴所围的面积与时间的比值＝N＝(外电路为纯电阻电路)计算通过导线横截面的电荷量有效值跟交变电流的热效应等效的恒定电流的值E＝U＝I＝适用于正弦式交变电流(1)交流电流表、交流电压表的示数(2)电气设备“铭牌”上所标的值(如额定电压、额定电流等)(3)计算与电流的热效应有关的量(如电功、电功率、电热、保险丝的熔断电流等)(4)没有特别加以说明的【跟踪变式训练】【变式1-1】(2023·广西柳州市模拟)为研究交变电流产生的规律，某研究小组把长60m导线绕制成N＝100匝的矩形闭合线圈，如图所示。现把线圈放到磁感应强度大小B＝0.1T、方向水平向右的匀强磁场中，线圈可以绕其对称轴OO′转动。现让线圈从图示位置开始(t＝0)以恒定的角速度ω＝10πrad/s转动。下列说法正确的有()A．t＝0时，线圈位于中性面位置B．...
