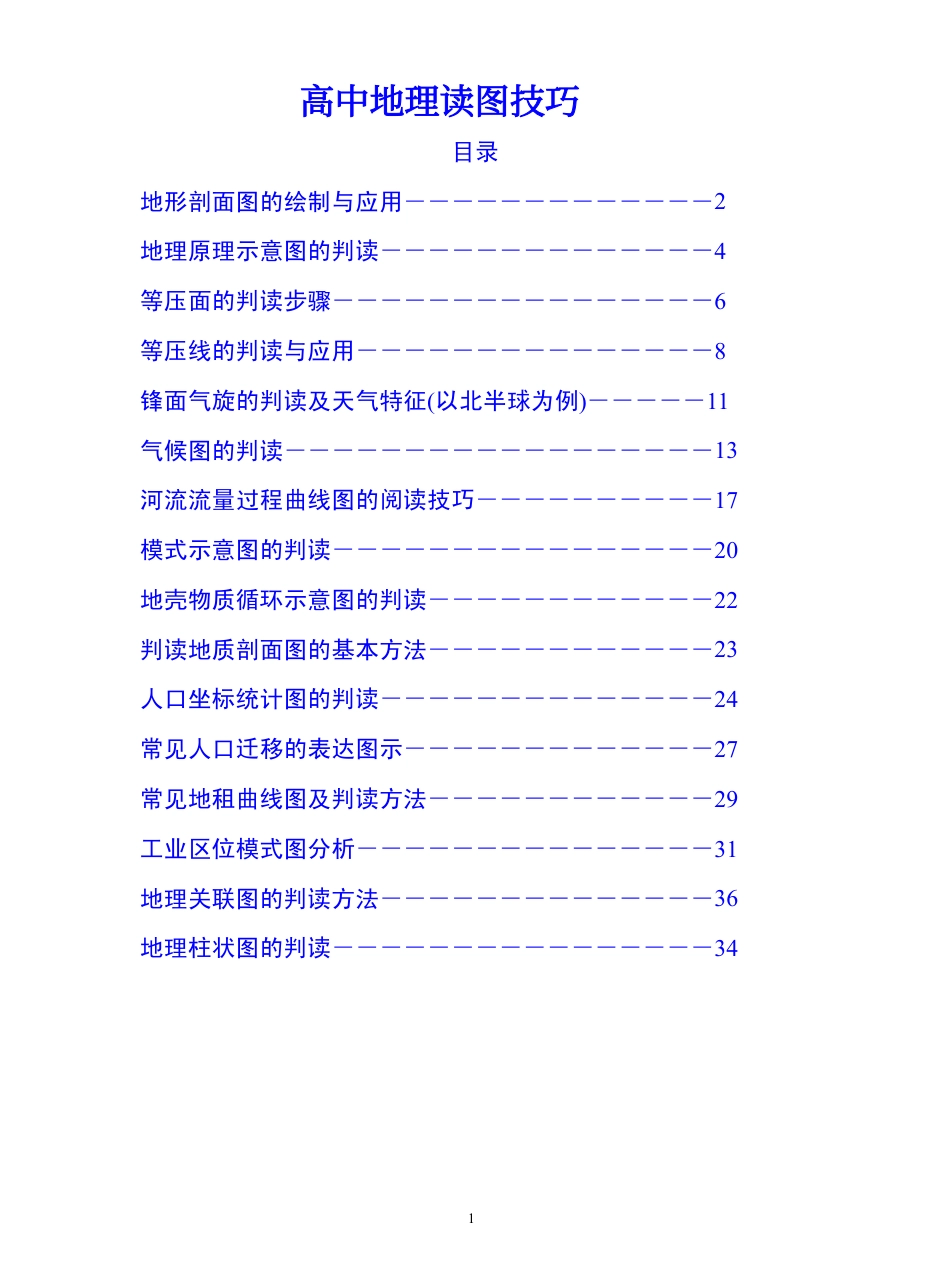

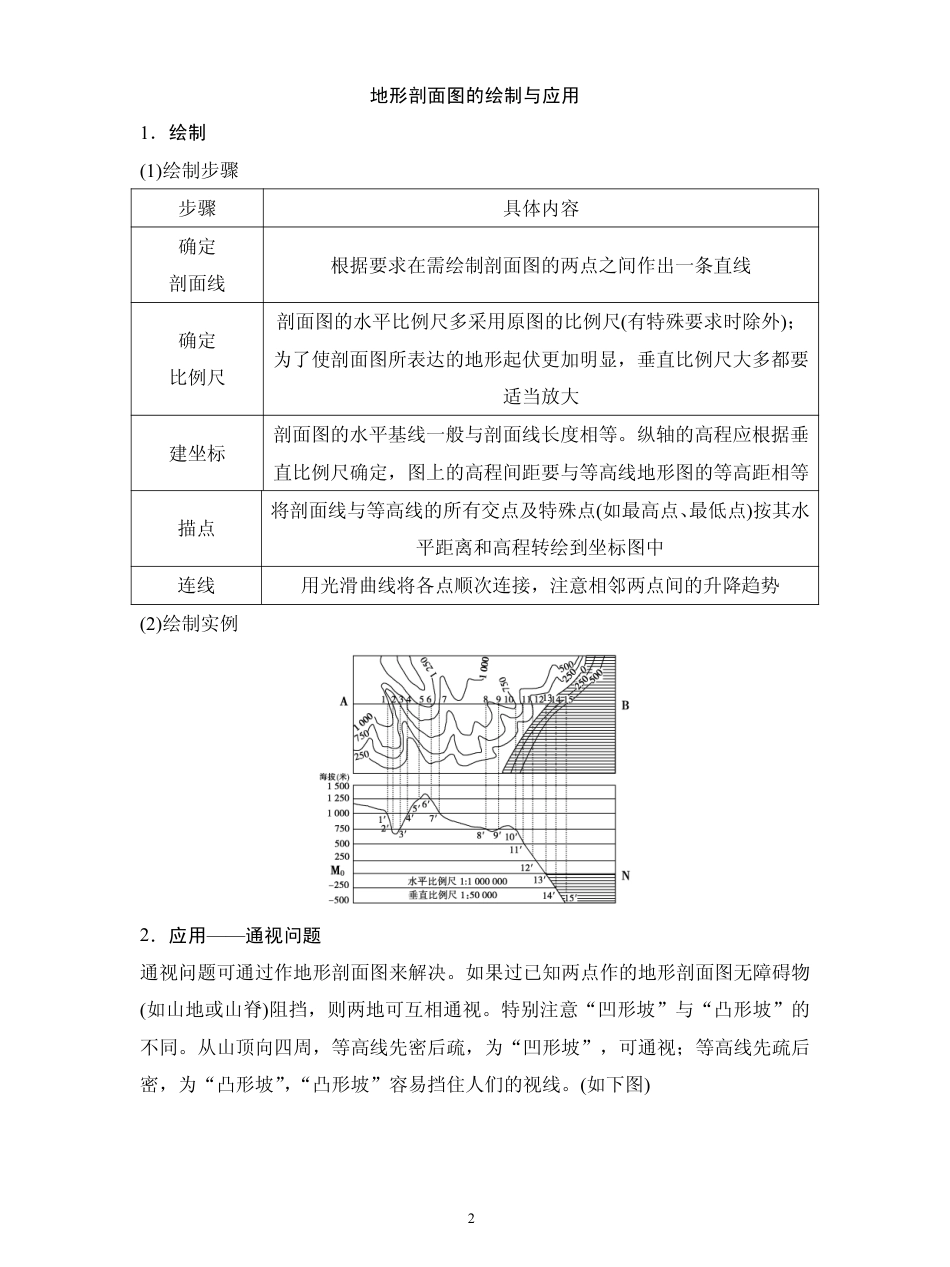

1目录地形剖面图的绘制与应用－－－－－－－－－－－－－2地理原理示意图的判读－－－－－－－－－－－－－－4等压面的判读步骤－－－－－－－－－－－－－－－－6等压线的判读与应用－－－－－－－－－－－－－－－8锋面气旋的判读及天气特征(以北半球为例)－－－－－11气候图的判读－－－－－－－－－－－－－－－－－－13河流流量过程曲线图的阅读技巧－－－－－－－－－－17模式示意图的判读－－－－－－－－－－－－－－－－20地壳物质循环示意图的判读－－－－－－－－－－－－22判读地质剖面图的基本方法－－－－－－－－－－－－23人口坐标统计图的判读－－－－－－－－－－－－－－24常见人口迁移的表达图示－－－－－－－－－－－－－27常见地租曲线图及判读方法－－－－－－－－－－－－29工业区位模式图分析－－－－－－－－－－－－－－－31地理关联图的判读方法－－－－－－－－－－－－－－36地理柱状图的判读－－－－－－－－－－－－－－－－高中地理读图技巧342地形剖面图的绘制与应用1．绘制(1)绘制步骤步骤具体内容确定剖面线根据要求在需绘制剖面图的两点之间作出一条直线剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外)；为了使剖面图所表达的地形起伏更加明显，垂直比例尺大多都要确定比例尺适当放大剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂建坐标直比例尺确定，图上的高程间距要与等高线地形图的等高距相等将剖面线与等高线的所有交点及特殊点(如最高点、最低点)按其水描点平距离和高程转绘到坐标图中连线用光滑曲线将各点顺次连接，注意相邻两点间的升降趋势(2)绘制实例2．应用——通视问题通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡，则两地可互相通视。特别注意“凹形坡”与“凸形坡”的不同。从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。(如下图)3特别提醒：(1)作地形剖面图时，连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔高度，从而做到准确平滑过渡。(2)判读地形剖面图要抓住剖面线的起点、终点、经过的最高点和最低点、转折点的海拔状况来综合分析。【典例3】(2010·浙江文综，7～8)下图是某地地形图，MN、PQ是地形剖面线。①、②是水库，若从中选择一个作为自来水厂的水源地，其条件是自流引水且工程建设费用最小。完成(1)～(2)题。(1)M→N、P→Q对应的地形剖面图和应选择的水库分别是(A．甲、乙；①B．乙、甲；②C．甲、乙；②D．乙、甲；)。①(2)Z村拟建一座玻璃温室大棚和一家污水处理厂，应依次布局在(A．③④B．④⑤C．⑤⑥D．)。③⑥解析(1)由M→N和P→Q经过的地形海拔变化，不难选出M→N对应甲，P→Q对应乙；②水库较①水库距自来水厂更近，工程建设费用低，②水库到自来水厂地势越来越低，能实现自流引水，符合题意要求。(2)③地位于台地上，地势较高，光照条件更好，适合建玻璃温室大棚；污水处理厂应布局在城镇河流的下游，图中⑥地符合。答案(1)C(2)D4地理原理示意图的判读1．典型图表展示地理原理示意图是指反映地理事物的成因、原理和规律的图形，下图为地球公转示意图。2．判读方法(1)首先准确判断出示意图所反映的是何种地理事物的相关原理。如上图反映的是地球公转运动的相关原理。(2)认真读图审题，针对题意提取相关信息。如从上图可得出地球的公转方向，二分二至日时地球在公转轨道中的地理位置等相关信息。(3)理解示意图中包含的地理原理。如结合太阳光线可确定出二分二至日太阳直射点的位置，结合日地距离的远近可确定太阳公转的速度快慢。(4)结合从图中提取的信息或得出的原理解决相关问题。【典例4】右图为某区域经纬网和昼夜分布示意图，虚线为日界线，阴影表示黑夜。读图回答(1)～(2)题。(1)苏瓦与阿洛菲两地比较A．日期相同，区时阿洛菲早B．日期苏瓦早，区时两地相同C．日期苏瓦早，区时阿洛菲早D．日期苏瓦晚，区时阿洛菲早(2))(。图示时刻，地球上分属两个日期的范围之比约为)(。A．1∶511B．1∶5C．1∶7D．7∶17解析...
