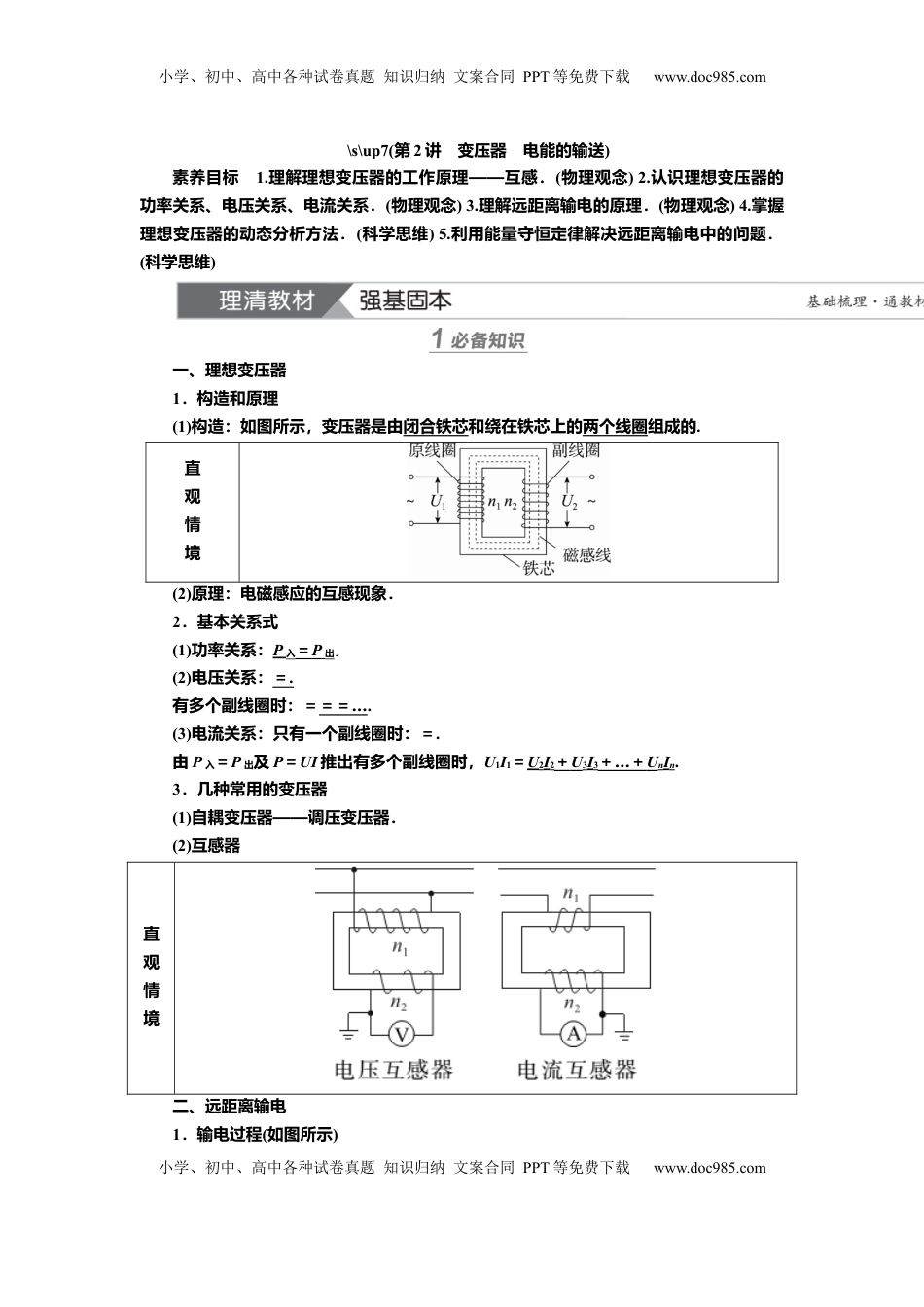

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com\s\up7(第2讲变压器电能的输送)素养目标1.理解理想变压器的工作原理——互感．(物理观念)2.认识理想变压器的功率关系、电压关系、电流关系．(物理观念)3.理解远距离输电的原理．(物理观念)4.掌握理想变压器的动态分析方法．(科学思维)5.利用能量守恒定律解决远距离输电中的问题．(科学思维)一、理想变压器1．构造和原理(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.直观情境(2)原理：电磁感应的互感现象．2．基本关系式(1)功率关系：P入＝P出．(2)电压关系：＝.有多个副线圈时：＝＝＝….(3)电流关系：只有一个副线圈时：＝.由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋UnIn.3．几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器直观情境二、远距离输电1．输电过程(如图所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com直观情境2.电压损失(1)ΔU＝U－U′.(2)ΔU＝IR.3．功率损失(1)ΔP＝P－P′.(2)ΔP＝I2R＝.1．思维辨析(1)理想变压器的基本关系式中，电压和电流均为有效值．()(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率．()(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．()(4)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．()(5)增大输电导线的横截面积有利于减少输电过程中的电能损失．()2．有些机床为了安全，照明电灯用的电压是36V，这个电压是把380V的电压降压后得到的．如果变压器的原线圈是1140匝，副线圈是()A．1081匝B．1800匝C．108匝D．8010匝3．(2020·江苏卷)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器()A．是一种降压变压器B．能测量直流电路的电流C．原、副线圈电流的频率不同小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comD．副线圈的电流小于原线圈的电流考点理想变压器基本关系的应用理想变压器没有能量损失(铜损、铁损)，没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系原线圈的输入功率等于副线圈的输出功率P入＝P出电压关系原、副线圈的电压比等于匝数比，公式：＝，与负载、副线圈的多少无关电流关系(1)只有一个副线圈时：＝.(2)有多个副线圈时：由P入＝P出，得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交流电的频率)制约关系电压副线圈电压U2由原线圈电压U1和原、副线圈匝数比决定功率原线圈的输入功率P1由副线圈的输出功率P2决定电流原线圈电流I1由副线圈电流I2和原、副线圈匝数比决定典例1(2022·山东卷)如图所示的变压器，输入电压为220V，可输出12V、18V、30V电压，匝数为n1的原线圈中电压随时间变化的关系为u＝Umcos(100πt)，单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1V，将阻值为12Ω的电阻R接在BC两端时，功率为12W，下列说法正确的是()A．n1为1100匝，Um为220VB．BC间线圈匝数为120匝，流过R的电流为1.4AC．若将R接在AB两端，R两端的电压为18V，频率为100HzD．若将R接在AC两端，流过R的电流为2.5A，周期为0.02s1．[对变压器基本关系的理解]理想环形变压器示意图如图甲所示，原线圈两端的电压随时间变化的关系图像如图乙所示，Um＝220V，副线圈接一“12V22W”的电灯，恰好正常发光，图中电表均为理想交流电表．下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．原、副线圈的磁通量变化率之比为55∶3B．电流表的读数为0.1AC．t＝5×10－3s时，电压表示数为零D．若将电压表改为非理想电表...
