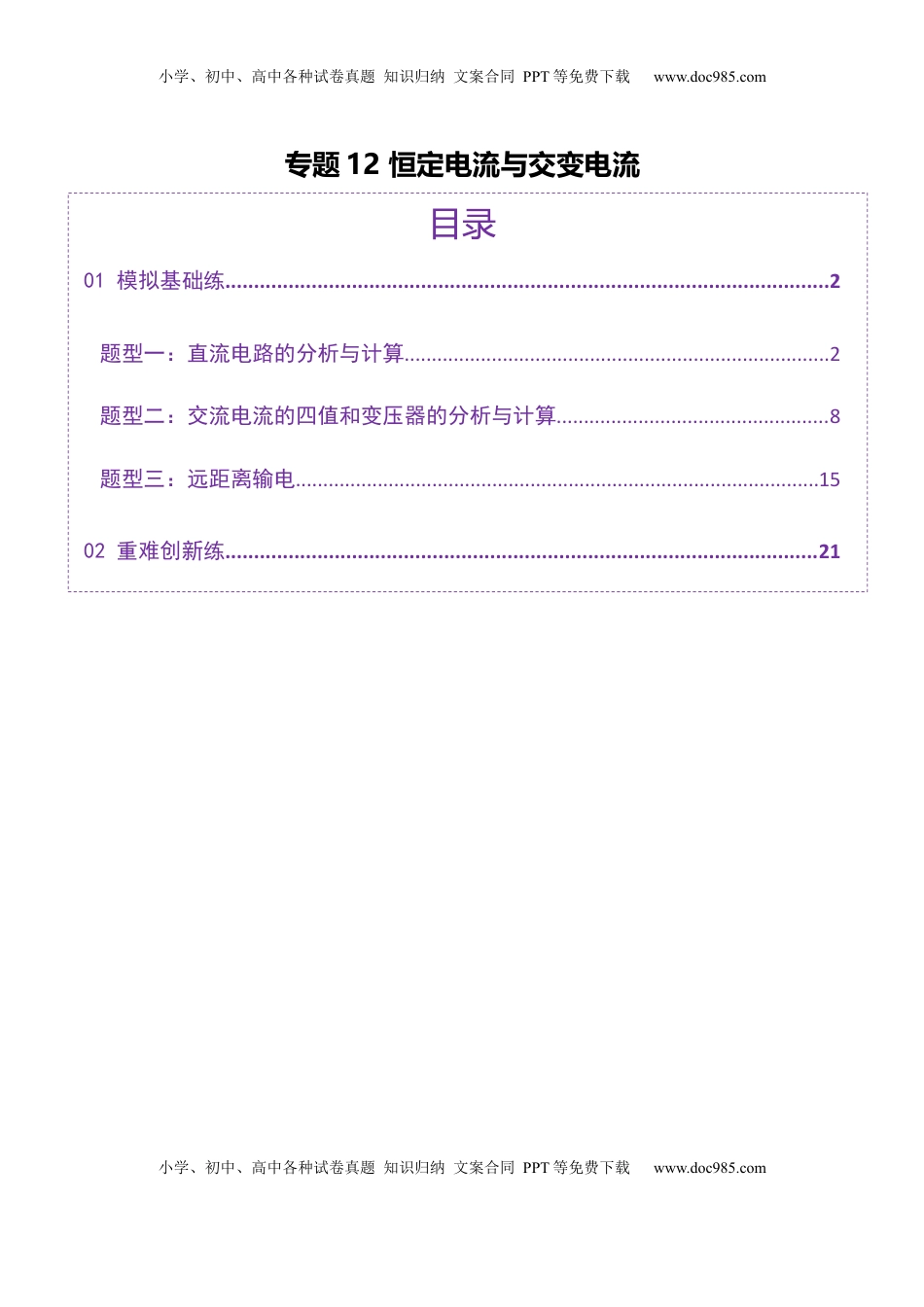

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题12恒定电流与交变电流目录01模拟基础练.........................................................................................................2题型一：直流电路的分析与计算..............................................................................2题型二：交流电流的四值和变压器的分析与计算..................................................8题型三：远距离输电................................................................................................1502重难创新练.......................................................................................................21小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型一：直流电路的分析与计算1．（2024·内蒙古赤峰·一模）太阳能电池板在光照时将光能转化为电能即为光伏发电。太阳能电池板作为电源，其路端电压与干路电流的关系如图中的曲线所示，太阳能电池板负载的U-I图线为图中倾斜直线。当太阳能电池板给负载供电时，下列说法正确的是（）A．太阳能电池板的效率约为50%B．太阳能电池板的输出功率约为C．太阳能电池板的内阻约为1kΩD．太阳能电池板的内阻消耗的功率约为1.8W【答案】B【详解】A．由图可知，太阳能电池板的电动势为2.80V，交点为负载工作时的电压和电流，则太阳能电池板负载两端电压为1.80V，则太阳能电池板的效率约为故A错误；B．由图可知，太阳能电池板负载两端电压为1.80V，电路中电流为1.80mA。则太阳能电池板的输出功率约为故B正确；CD．由图可知路端电压与干路电流的关系图线为曲线，则太阳能电池板负载的内阻是变化的。故无法计算太阳能电池板的内阻和内阻消耗的功率，故CD错误。故选B。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2．（2023·海南·模拟预测）闭合电路内、外电阻的功率随外电路电阻变化的两条曲线如图所示，曲线A表示内电阻的功率随外电阻变化的关系图线，曲线B表示外电阻的功率随外电阻变化的关系图线。下列说法正确的是（）A．电源的电动势为3VB．电源的内阻为2.5ΩC．内电阻的最大功率为7.2WD．外电阻取2.5Ω时外电阻的功率是外电阻取10Ω时外电阻的功率的【答案】C【详解】AB．设电源的电动势为E，内阻为r，由闭合电路的欧姆定律得，电路中电流为则闭合电路中内电阻的功率为外电阻的功率为由图像可知，当外电阻，代入数据联立解得E＝6V，r＝5Ω，AB错误；C．当外电阻电路中电流最大，内电阻功率最大，最大功率为，C正确；D．由图像可知，当外电阻外电阻的功率为外电阻的功率为，，D错误。故选C。3．（2024·湖北·二模）如图所示，光敏电阻A、B与恒压源（输出电压U不变）串联，光敏电阻的阻值随光照强度增大而减小，初始时A、B的光照强度E相同，阻值相等。现保持A的光照强度不变，改变B的光照强度，则B消耗的电功率P变化情况为（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．无论增大还是减小，P均变小B．无论增大还是减小，P均变大C．增大时，P变大，减小时，P变小D．增大时，P变小，减小时，P变大【答案】A【详解】B消耗的电功率为可知当时，即时，B消耗的电功率最大，故无论增大还是减小，P均变小。故选A。4．（2024·辽宁朝阳·三模）在如图所示电路中，电源的电动势为E，内阻为r，是定值电阻，是滑动变阻器，闭合开关S，不同规格的灯泡和均正常发光，现将滑动变阻器的滑动片P向上移动一定的距离，理想电流表、电压表的示数均会发生一定变化，其变化量分别用和表示，则下列分析判断可能正确的是（）小学、初中、高中各种试卷真题知识归纳文案...
