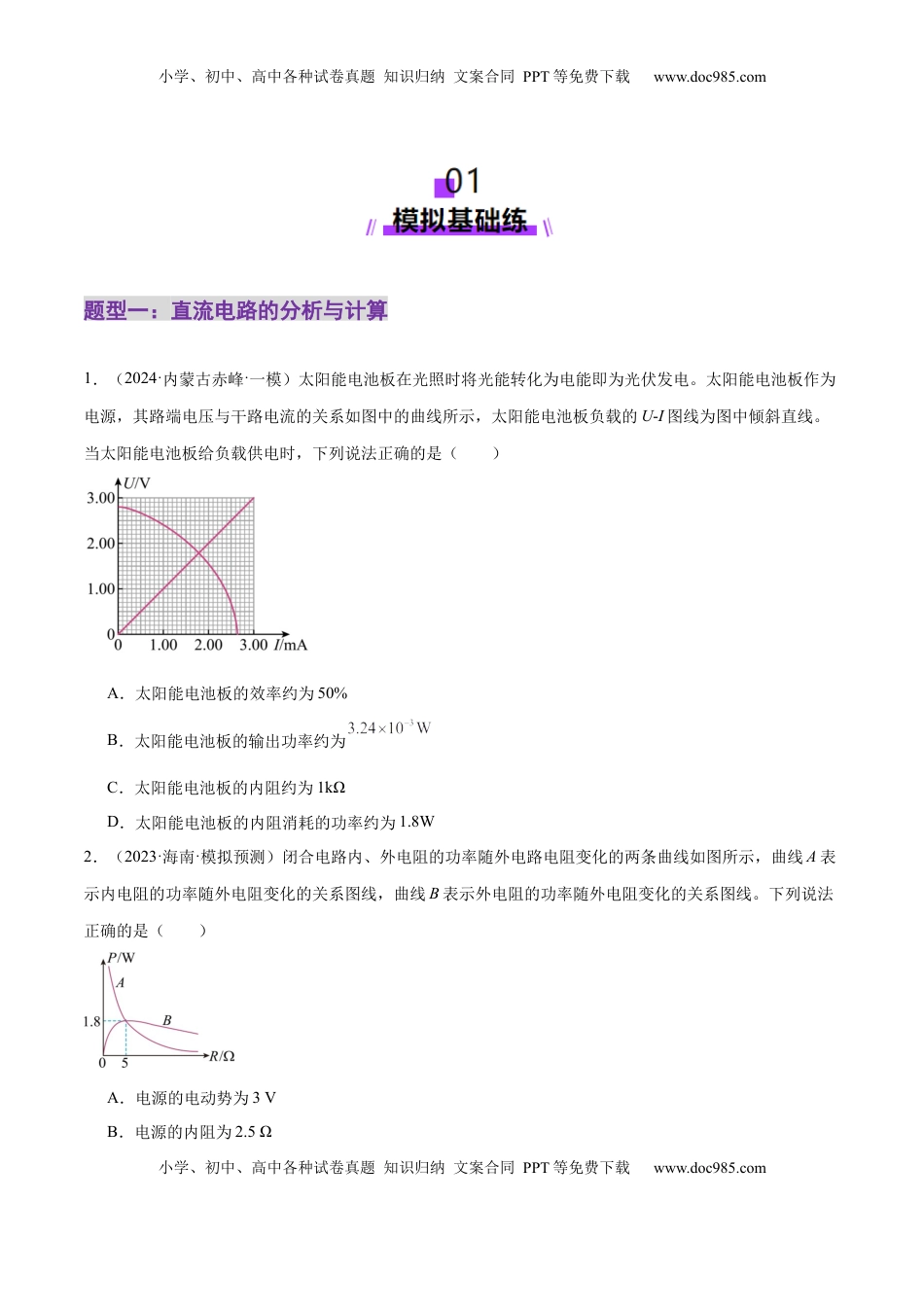

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题12恒定电流与交变电流目录01模拟基础练.........................................................................................................2题型一：直流电路的分析与计算..............................................................................2题型二：交流电流的四值和变压器的分析与计算..................................................5题型三：远距离输电..................................................................................................902重难创新练.......................................................................................................12小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com题型一：直流电路的分析与计算1．（2024·内蒙古赤峰·一模）太阳能电池板在光照时将光能转化为电能即为光伏发电。太阳能电池板作为电源，其路端电压与干路电流的关系如图中的曲线所示，太阳能电池板负载的U-I图线为图中倾斜直线。当太阳能电池板给负载供电时，下列说法正确的是（）A．太阳能电池板的效率约为50%B．太阳能电池板的输出功率约为C．太阳能电池板的内阻约为1kΩD．太阳能电池板的内阻消耗的功率约为1.8W2．（2023·海南·模拟预测）闭合电路内、外电阻的功率随外电路电阻变化的两条曲线如图所示，曲线A表示内电阻的功率随外电阻变化的关系图线，曲线B表示外电阻的功率随外电阻变化的关系图线。下列说法正确的是（）A．电源的电动势为3VB．电源的内阻为2.5Ω小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．内电阻的最大功率为7.2WD．外电阻取2.5Ω时外电阻的功率是外电阻取10Ω时外电阻的功率的3．（2024·湖北·二模）如图所示，光敏电阻A、B与恒压源（输出电压U不变）串联，光敏电阻的阻值随光照强度增大而减小，初始时A、B的光照强度E相同，阻值相等。现保持A的光照强度不变，改变B的光照强度，则B消耗的电功率P变化情况为（）A．无论增大还是减小，P均变小B．无论增大还是减小，P均变大C．增大时，P变大，减小时，P变小D．增大时，P变小，减小时，P变大4．（2024·辽宁朝阳·三模）在如图所示电路中，电源的电动势为E，内阻为r，是定值电阻，是滑动变阻器，闭合开关S，不同规格的灯泡和均正常发光，现将滑动变阻器的滑动片P向上移动一定的距离，理想电流表、电压表的示数均会发生一定变化，其变化量分别用和表示，则下列分析判断可能正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电压表V示数变大，电流表示数变大B．电流表示数可能变为零C．灯泡变暗，灯泡变暗D．电源的内阻5．（2024·湖南长沙·三模）在如图所示的四个电路中，当分别闭合开关S，移动滑动变阻器触头从左端至右端时，一定使其中一个灯由暗变亮同时，另一个灯由亮变暗，则符合要求的电路是（）A．B．C．D．6．（2024·广东·三模）在如图甲所示的电路中，定值电阻。R1=4Ω、R2=5Ω，电容器的电容C=3μF，电源路端电压U随总电流I的变化关系如图乙所示。现闭合开关S，则电路稳定后（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电源的内阻为2ΩB．电源的效率为75%C．电容器所带电荷量为1.5×10-5CD．若增大电容器两极板间的距离，电容器内部的场强不变7．（2024·海南儋州·模拟预测）如图所示电路，当滑动变阻器R3的滑片向右移动一小段距离后，电压表V1和电压表V2的示数的变化量分别为ΔU1和ΔU2（均取绝对值）。下列说法中正确...
