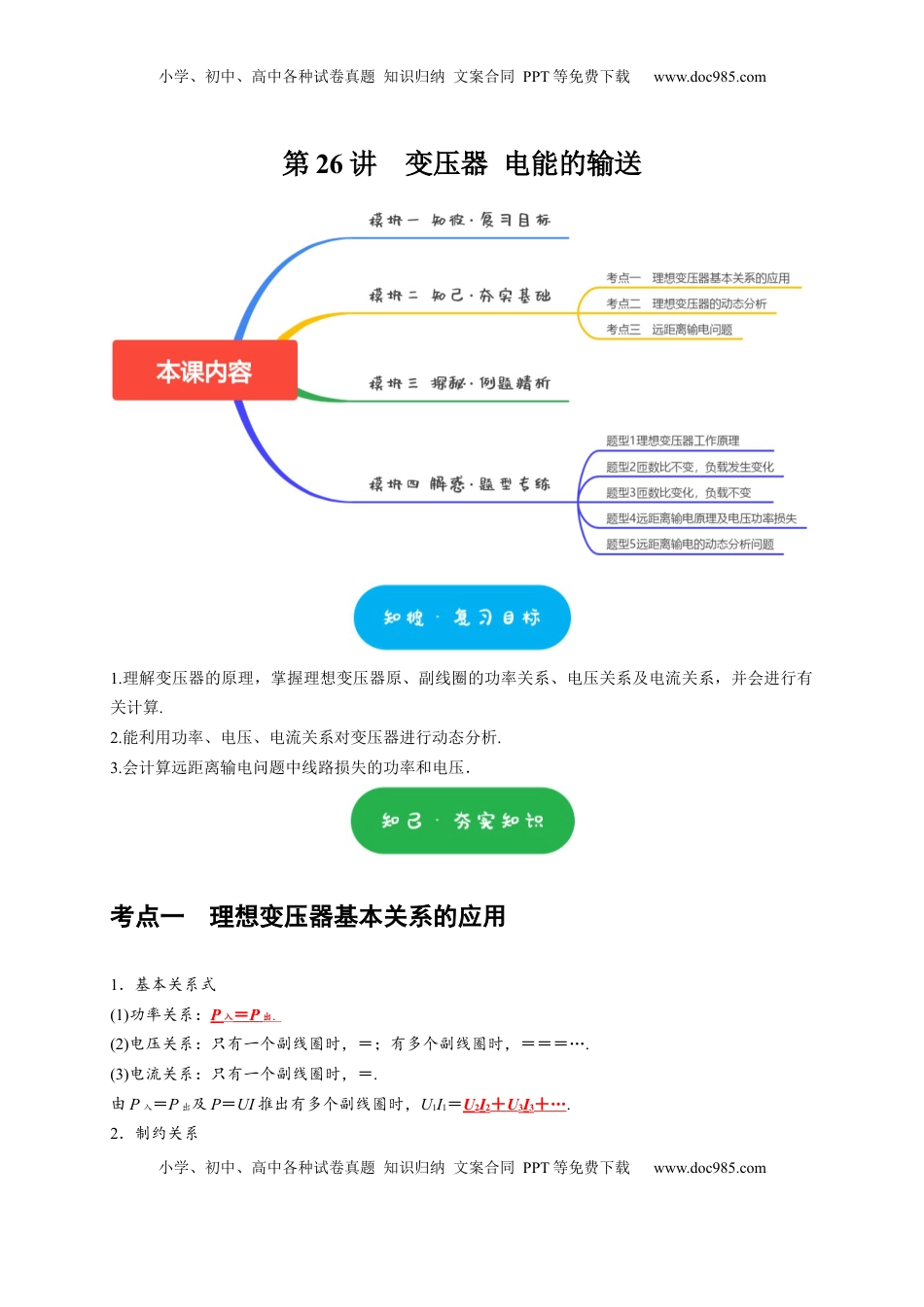

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第26讲变压器电能的输送1.理解变压器的原理，掌握理想变压器原、副线圈的功率关系、电压关系及电流关系，并会进行有关计算.2.能利用功率、电压、电流关系对变压器进行动态分析.3.会计算远距离输电问题中线路损失的功率和电压．考点一理想变压器基本关系的应用1．基本关系式(1)功率关系：P入＝P出．(2)电压关系：只有一个副线圈时，＝；有多个副线圈时，＝＝＝….(3)电流关系：只有一个副线圈时，＝.由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝U2I2＋U3I3＋….2．制约关系小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)电压：副线圈电压U2由原线圈电压U1和匝数比决定．(2)功率：原线圈的输入功率P1由副线圈的输出功率P2决定．(3)电流：原线圈电流I1由副线圈电流I2和匝数比决定．[例题1]（2024•惠州一模）某电动汽车在充电过程中，可视为理想变压器的原线圈输入电压为220V，输入功率为6.6kW，副线圈的电流为15A，副线圈通过相关设备连接汽车电池，电池容量为33kWh。忽略充电过程中的能量损耗，则变压器的原副线圈匝数比和电池完全充满所需要的时间分别是（）A．1：2，2.2hB．2：1，5hC．2：1，2.2hD．1：2，5h【解答】解：已知理想变压器的原线圈输入电压为U1＝220V，输入功率为P＝6.6kW＝6600W，则变压器原线圈的输入电流为I1=PU1=6600220A=30A则变压器的原副线圈匝数比为n1n2=I2I1=1530=12已知电池容量为E＝33kWh，则电池完全充满所需要的时间为t=EP=336.6ℎ=5ℎ，故ABC错误，D正确。故选：D。[例题2]（2024•德庆县模拟）如图为高铁供电流程的简化图，牵引变电所的理想变压器将电压为U1的高压电进行降压；动力车厢内的理想变压器再把电压降至U4，为动力系统供电，此时动力系统的电流为I4，发电厂的输出电流为I1；若变压器的匝数n2＝n3，则下列关系式正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．U1：U4＝n1：n4B．U1：U4＝n4：n1C．I1：I4＝n1：n4D．I1：I4＝n4：n1【解答】解：AB．由变压器的原副线圈的电压关系可知U1U2=n1n2U3U4=n3n4根据题意n2＝n3且U3加上r上的电压等于U2可得U2＞U3故U1：U4＞n1：n4故AB错误；CD．由变压器的原副线圈的电流关系可知I1I2=n2n1I3I4=n4n3根据题意：n2＝n3根据串联电路电流的特点：I2＝I3可得I1：I4＝n4：n1故C错误，D正确。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com故选：D。[例题3]（2024•新郑市校级三模）为了激发同学们的学习兴趣和探究精神，某学校建有节能环保风力发电演示系统，该系统由风力发电机、交流电变压器和用户三部分构成，简易示意图如下。t＝0时刻，发电机线圈所在平面与磁场方向垂直，风轮机叶片通过升速齿轮箱带动发电机线圈以每秒50转的转速转动，已知发电机线圈面积S=0.01πm2，匝数为N＝100匝，内阻不计；匀强磁场的磁感应强度为B=❑√210T。变压器部分，理想变压器原、副线圈的匝数比为n1：n2＝1：4。在用户部分电路中电表均为理想电表，定值电阻R1＝R2＝4Ω，D为理想二极管（该二极管的正向电阻为零，反向电阻为无穷大），则（）A．发电机产生的瞬时电动势e=10❑√2sin(50πt)VB．电压表的示数为40❑√2VC．电流表的示数为5❑√2AD．原线圈的输入功率为800W【解答】解：A、发电机产生的最大电动势有：E＝NBSω＝100×❑√210×0.01π×2π×50V¿10❑√2V因为t＝0时刻，发电机线圈所在平面与磁场方向垂直，所以其瞬时电动势为：e=Emsinωt=Emsin2πnt=10❑√2sin(100πt)V，故A错误；B、因为线圈无内阻，所以原线圈两端的电压为u1=10❑√2❑√2V=10V因为理想变压器，所以副线圈两端的电压为u2=n2n1u1=41×10V=40V小学、初...
