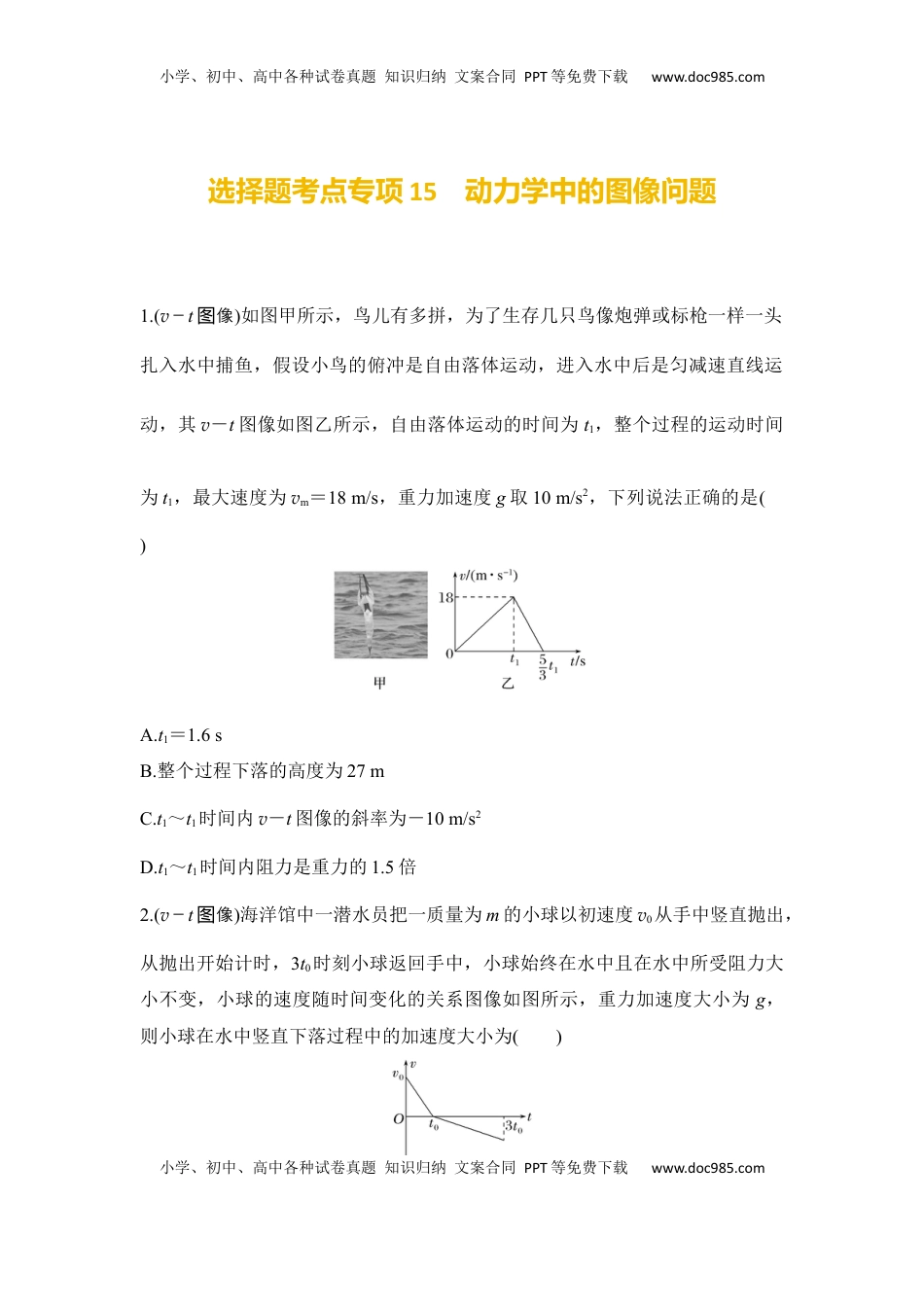

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项15动力学中的图像问题1.(v－t像图)如图甲所示，鸟儿有多拼，为了生存几只鸟像炮弹或标枪一样一头扎入水中捕鱼，假设小鸟的俯冲是自由落体运动，进入水中后是匀减速直线运动，其v－t图像如图乙所示，自由落体运动的时间为t1，整个过程的运动时间为t1，最大速度为vm＝18m/s，重力加速度g取10m/s2，下列说法正确的是()A.t1＝1.6sB.整个过程下落的高度为27mC.t1～t1时间内v－t图像的斜率为－10m/s2D.t1～t1时间内阻力是重力的1.5倍2.(v－t像图)海洋馆中一潜水员把一质量为m的小球以初速度v0从手中竖直抛出，从抛出开始计时，3t0时刻小球返回手中，小球始终在水中且在水中所受阻力大小不变，小球的速度随时间变化的关系图像如图所示，重力加速度大小为g，则小球在水中竖直下落过程中的加速度大小为()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.gB.gC.gD.g3.(v－t像图)(多选)受水平外力F作用的物体，在粗糙水平面上做直线运动，其v－t图像如图所示，则()A.在0～t1内，外力F的大小不断减小B.在t1时刻，外力F为零C.在t1～t2内，外力F的大小可能不断减小D.在t1～t2内，外力F的大小可能先减小后增大4.(F－t像图)在蹦床运动过程中，用力传感器测出弹簧床对运动员的弹力F，如图是绘制的F随时间t的变化图像，不计空气阻力，重力加速度g＝10m/s2，则下列说法正确的是()A.运动员的质量为40kgB.运动员在3.6～4.8s内处于超重状态C.运动员的最大加速度大小为50m/s2D.运动员离开蹦床上升的最大高度为3.2m5.(v－t像＋图F－t像图)一物体放在水平地面上，如图甲所示，已知物体所受水平拉力F随时间t变化的关系图像如图乙所示，物体相应的速度v随时间t变化的关系图像如图丙所示，重力加速度取g＝10m/s2，则()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.滑动摩擦力为3NB.全过程物体发生的位移为15mC.动摩擦因数为0.2D.物体的质量为1.5kg6.(F－a像图)(多选)用水平拉力使质量分别为m甲、m乙的甲、乙两物体在水平桌面上由静止开始沿直线运动，两物体与桌面间的动摩擦因数分别为μ甲和μ乙。甲、乙两物体运动后，所受拉力F与其加速度a的关系图线如图所示。由图可知()A.m甲<m乙B.m甲>m乙C.μ甲<μ乙D.μ甲>μ乙7.(a－F像图)(多选)如图甲所示，物体原来静止在水平面上，用一水平力F拉物体，在F从0开始逐渐增大的过程中，物体先静止后又做变加速运动，其加速度a随外力F变化的图像如图乙所示。重力加速度g取10m/s2。根据图乙中所标出的数据可计算出()A.物体的质量为1kg小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB.物体的质量为2kgC.物体与水平面间的动摩擦因数为0.3D.物体与水平面间的动摩擦因数为0.58.(多物体的v－t像图)A、B两物体同时受到同样的水平拉力后，分别在水平面上从静止开始做匀加速直线运动，1s后，同时撤去拉力，它们均做匀减速直线运动，直到停止，其v－t图像如图所示，重力加速度g取10m/s2。在A、B整个运动过程中，下列说法正确的是()A.A、B两物体质量之比为4∶3B.A、B两物体受到摩擦力之比为3∶2C.A、B两物体位移之比为3∶4D.A、B两物体与水平面间动摩擦因数之比为1∶29.(y－x像图)如图所示，在考虑空气阻力的情况下，一小石子从O点抛出沿轨迹OPQ运动，其中P是最高点。若空气阻力大小与瞬时速度大小成正比，则小石子竖直方向分运动的加速度大小()A.O点最大B.P点最大C.Q点最大D.整个运动过程保持不变10.(a－v像图)一个皮球从空中足够高处由静止释放，在重力和空气阻力的作用下做直线运动，若皮球受到的空气阻力大小与速度成正比，则皮球运动的加速小学、初中、高中各种试卷真题知识归纳文案合同PPT等...
