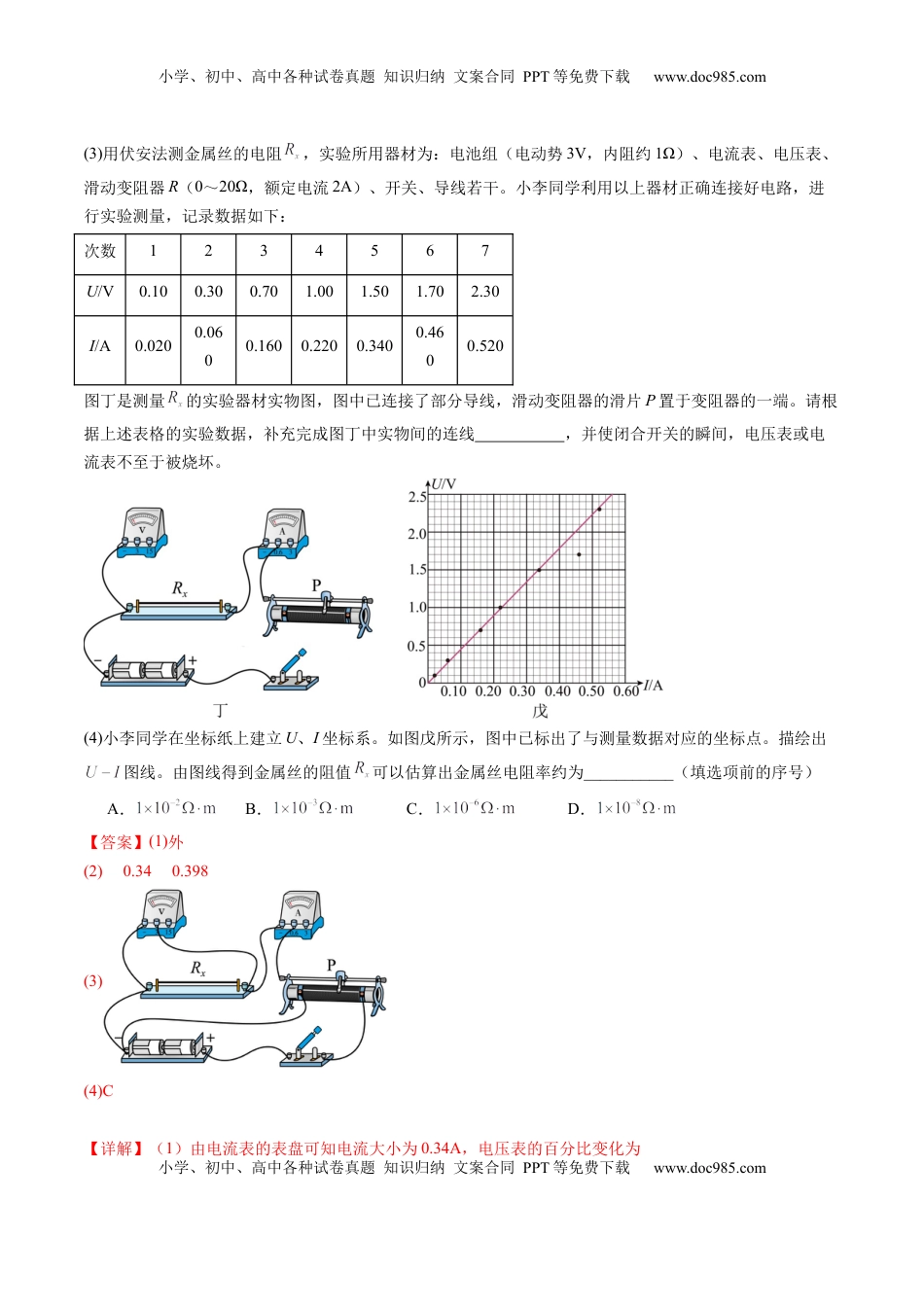

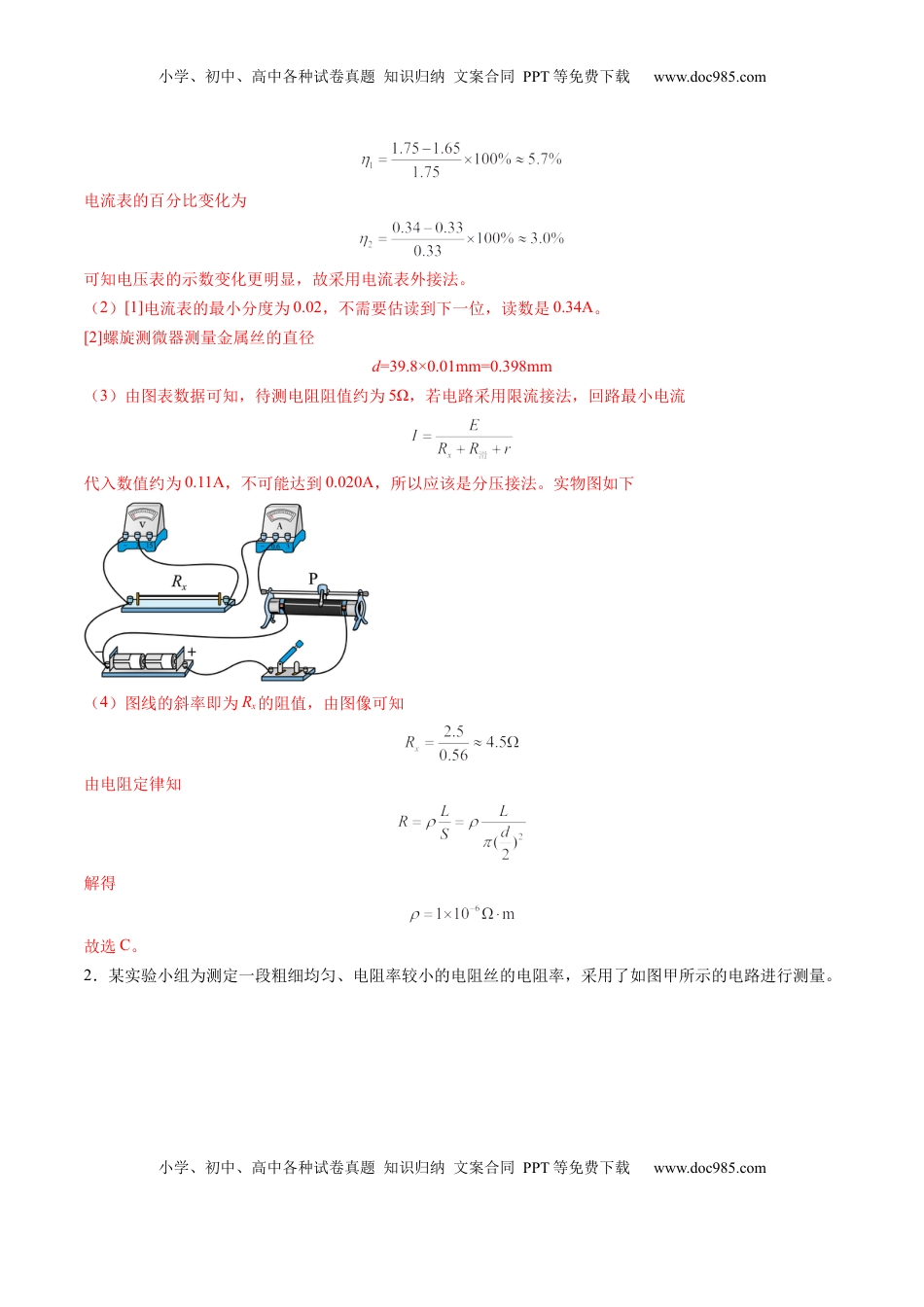

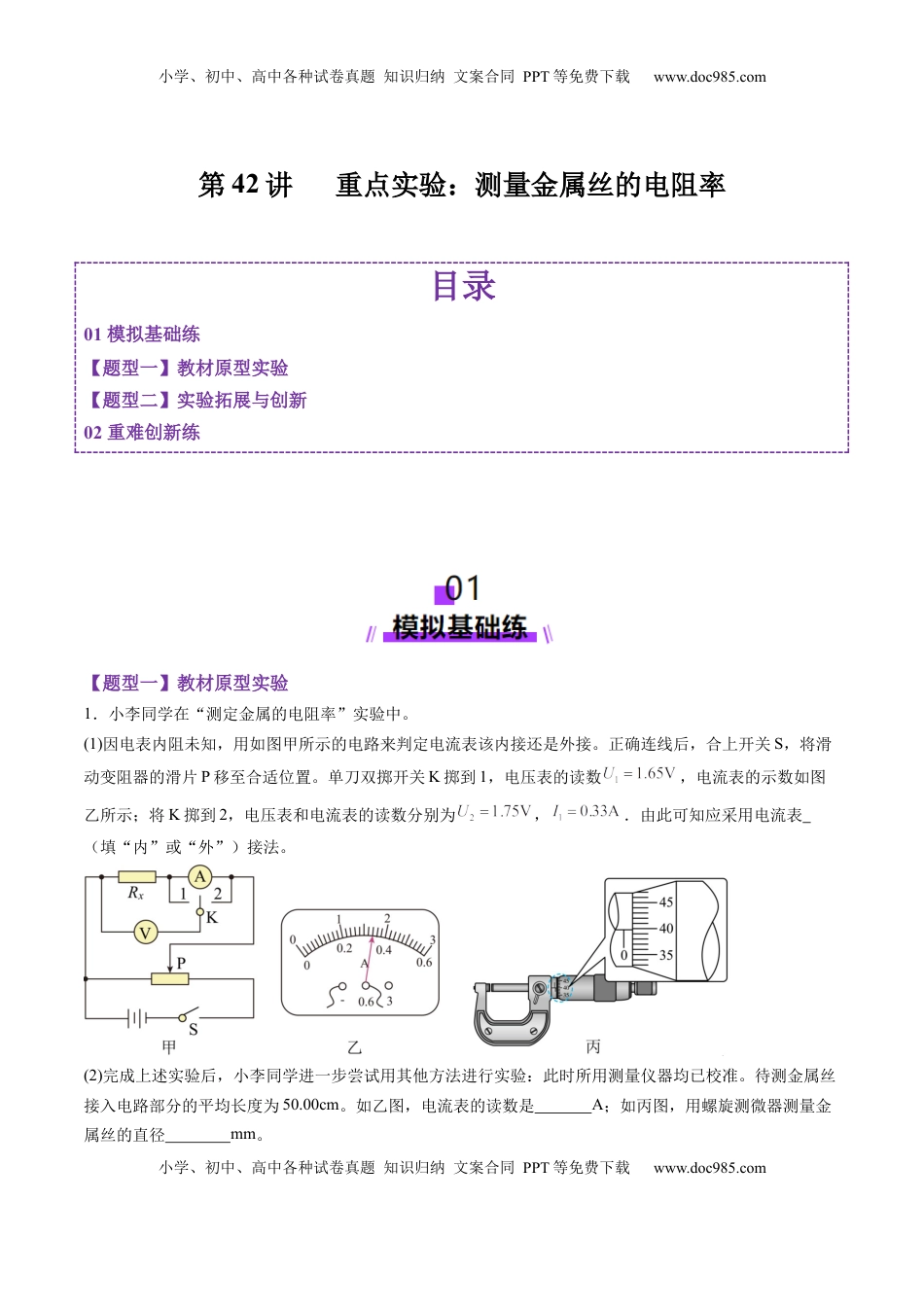

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第42讲重点实验：测量金属丝的电阻率目录01模拟基础练【题型一】教材原型实验【题型二】实验拓展与创新02重难创新练【题型一】教材原型实验1．小李同学在“测定金属的电阻率”实验中。(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图乙所示；将K掷到2，电压表和电流表的读数分别为，．由此可知应采用电流表（填“内”或“外”）接法。(2)完成上述实验后，小李同学进一步尝试用其他方法进行实验：此时所用测量仪器均已校准。待测金属丝接入电路部分的平均长度为50.00cm。如乙图，电流表的读数是A；如丙图，用螺旋测微器测量金属丝的直径mm。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)用伏安法测金属丝的电阻，实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表、电压表、滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。小李同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520图丁是测量的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据上述表格的实验数据，补充完成图丁中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。(4)小李同学在坐标纸上建立U、I坐标系。如图戊所示，图中已标出了与测量数据对应的坐标点。描绘出图线。由图线得到金属丝的阻值可以估算出金属丝电阻率约为___________（填选项前的序号）A．B．C．D．【答案】(1)外(2)0.340.398(3)(4)C【详解】（1）由电流表的表盘可知电流大小为0.34A，电压表的百分比变化为小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com电流表的百分比变化为可知电压表的示数变化更明显，故采用电流表外接法。（2）[1]电流表的最小分度为0.02，不需要估读到下一位，读数是0.34A。[2]螺旋测微器测量金属丝的直径d=39.8×0.01mm=0.398mm（3）由图表数据可知，待测电阻阻值约为5Ω，若电路采用限流接法，回路最小电流代入数值约为0.11A，不可能达到0.020A，所以应该是分压接法。实物图如下（4）图线的斜率即为Rx的阻值，由图像可知由电阻定律知解得故选C。2．某实验小组为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验步骤如下：a.用螺旋测微器在电阻丝上的三个不同位置测出电阻丝的直径，求出平均值D；b.调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表的示数U、电流表的示数I；c.改变电阻丝上导电夹P的位置，重复步骤b，记录多组x、U、I的值。(1)螺旋测微器某次测量的结果如图乙所示，其示数为mm。(2)R0在电路中的作用是。(3)若选用某组U、I值，用算出电阻丝连入电路的电阻Rx，则计算值与真实值相比（填“偏小”“相等”或“偏大”）。(4)根据多组测量得到的实验数据绘出图像如图丙所示，若图线斜率为k，则电阻丝的电阻率（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量（填“有”或“没有”）影响。【答案】(1)1.662(2)保护电路(3)偏大(4)没有【详解】（1）根据题图乙的螺旋测微器可知，其示数（2）R0在电路中可保护电路。（3）由题图甲可知，电压表测量的是Rx和电流表的电压，电流表测量的是流过Rx的电流，若用算出电阻丝连入电路的电阻Rx，则计算值与真实值相比偏大。（4）[1][2]根据电阻的决...
