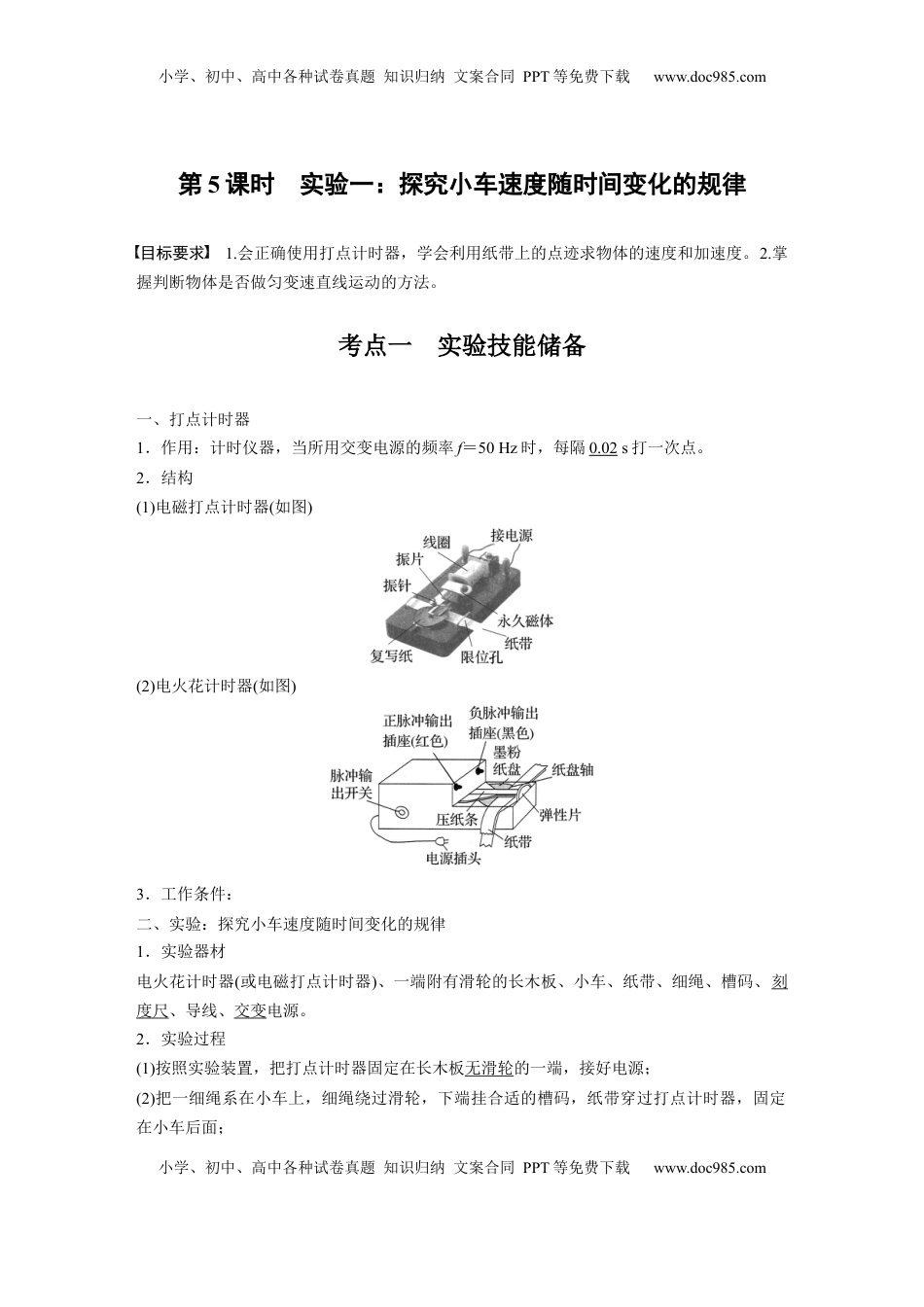

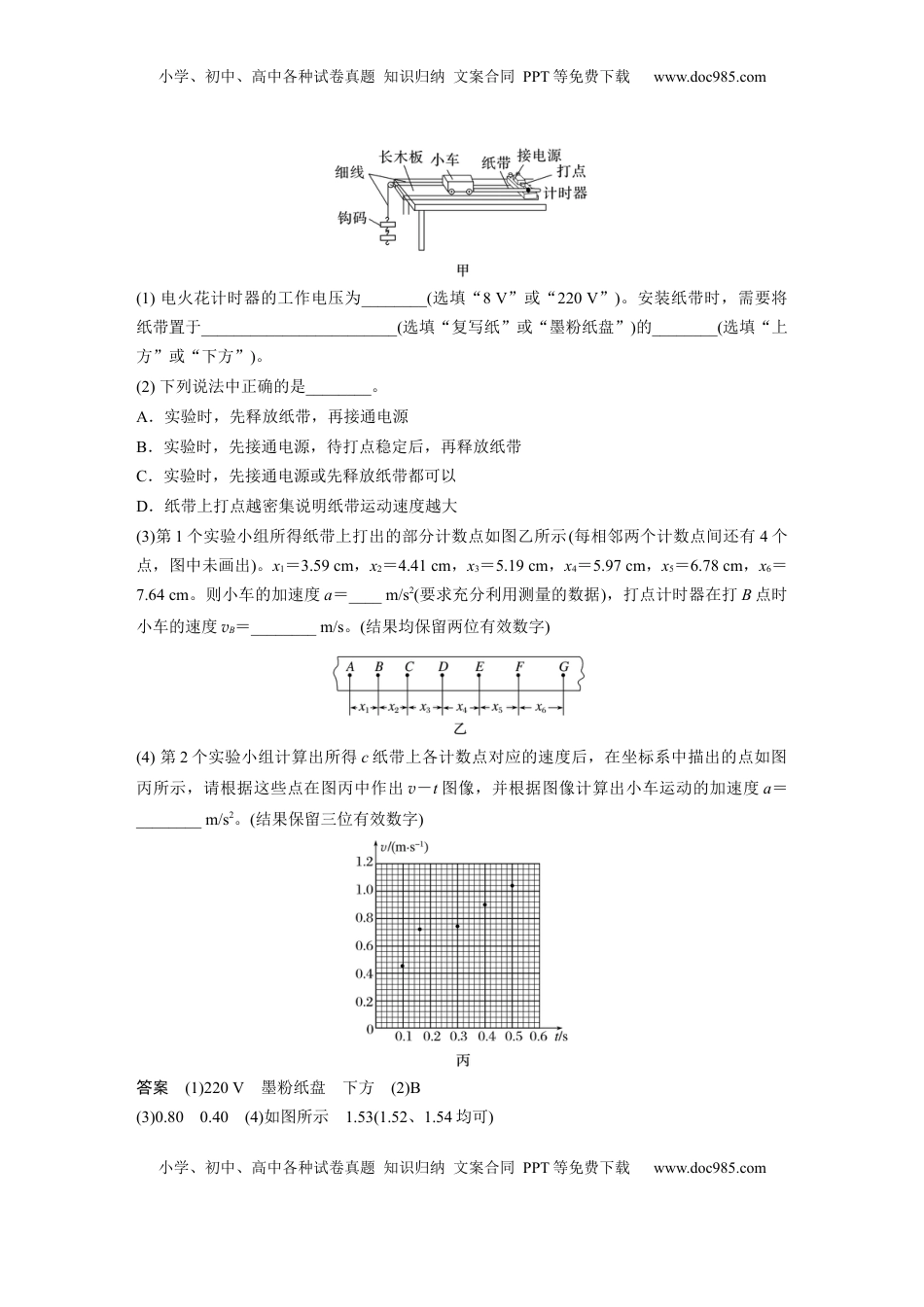

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第5课时实验一：探究小车速度随时间变化的规律目标要求1.会正确使用打点计时器，学会利用纸带上的点迹求物体的速度和加速度。2.掌握判断物体是否做匀变速直线运动的方法。考点一实验技能储备一、打点计时器1．作用：计时仪器，当所用交变电源的频率f＝50Hz时，每隔0.02s打一次点。2．结构(1)电磁打点计时器(如图)(2)电火花计时器(如图)3．工作条件：二、实验：探究小车速度随时间变化的规律1．实验器材电火花计时器(或电磁打点计时器)、一端附有滑轮的长木板、小车、纸带、细绳、槽码、刻度尺、导线、交变电源。2．实验过程(1)按照实验装置，把打点计时器固定在长木板无滑轮的一端，接好电源；(2)把一细绳系在小车上，细绳绕过滑轮，下端挂合适的槽码，纸带穿过打点计时器，固定在小车后面；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)把小车停在靠近打点计时器处，先接通电源，后放开小车；(4)小车运动一段时间后，断开电源，取下纸带；(5)更换纸带重复实验三次，选择一条比较理想的纸带进行测量、分析。3．数据处理(1)求小车的速度与加速度①利用平均速度求瞬时速度：vn＝＝。②利用逐差法求解平均加速度a1＝，a2＝，a3＝，则a＝＝③利用速度－时间图像求加速度a．作出速度－时间图像，通过图像的斜率求解小车的加速度；b．剪下相邻计数点的纸带紧排在一起求解加速度。(2)依据纸带判断小车是否做匀变速直线运动①x1、x2、x3、…、xn是相邻两计数点间的距离。②Δx是两个连续相等的时间内的位移差：Δx1＝x2－x1，Δx2＝x3－x2，…。③若Δx等于恒量(aT2)，则说明小车做匀变速直线运动。④Δx＝aT2，只要小车做匀变速直线运动，它在任意两个连续相等的时间间隔内的位移之差就一定相等。4．注意事项(1)平行：纸带、细绳要与长木板平行。(2)两先两后：实验中应先接通电源，后让小车运动；实验完毕应先断开电源，后取下纸带。(3)防止碰撞：在到达长木板末端前应让小车停止运动，防止槽码落地及小车与滑轮相撞。(4)减小误差：小车的加速度应适当大些，可以减小长度测量的相对误差，加速度大小以能在约50cm的纸带上清楚地取出6、7个计数点为宜。(5)小车从靠近打点计时器位置释放。5．误差分析(1)纸带运动时摩擦力不均匀，打点不稳定引起误差。(2)计数点间距离的测量有偶然误差。(3)作图有误差。例1某班同学利用如图甲所示装置“探究小车速度随时间变化的规律”，电火花计时器使用的是频率为50Hz的交变电源。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)电火花计时器的工作电压为________(选填“8V”或“220V”)。安装纸带时，需要将纸带置于________________________(选填“复写纸”或“墨粉纸盘”)的________(选填“上方”或“下方”)。(2)下列说法中正确的是________。A．实验时，先释放纸带，再接通电源B．实验时，先接通电源，待打点稳定后，再释放纸带C．实验时，先接通电源或先释放纸带都可以D．纸带上打点越密集说明纸带运动速度越大(3)第1个实验小组所得纸带上打出的部分计数点如图乙所示(每相邻两个计数点间还有4个点，图中未画出)。x1＝3.59cm，x2＝4.41cm，x3＝5.19cm，x4＝5.97cm，x5＝6.78cm，x6＝7.64cm。则小车的加速度a＝____m/s2(要求充分利用测量的数据)，打点计时器在打B点时小车的速度vB＝________m/s。(结果均保留两位有效数字)(4)第2个实验小组计算出所得c纸带上各计数点对应的速度后，在坐标系中描出的点如图丙所示，请根据这些点在图丙中作出v－t图像，并根据图像计算出小车运动的加速度a＝________m/s2。(结果保留三位有效数字)答案(1)220V墨粉纸盘下方(2)B(3)0.800.40(4)如图所示1.53(1.52、1.54均可)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学...
