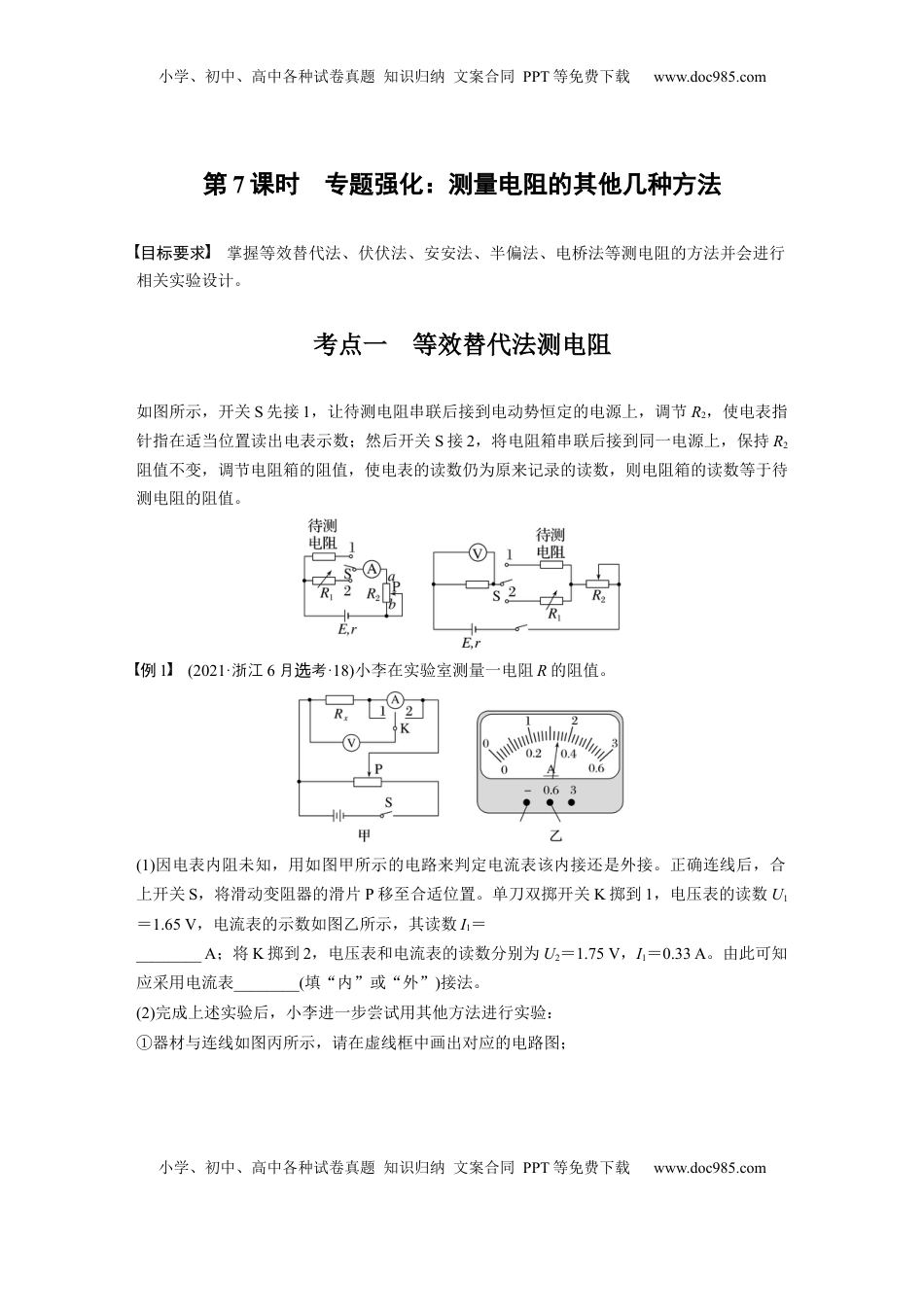

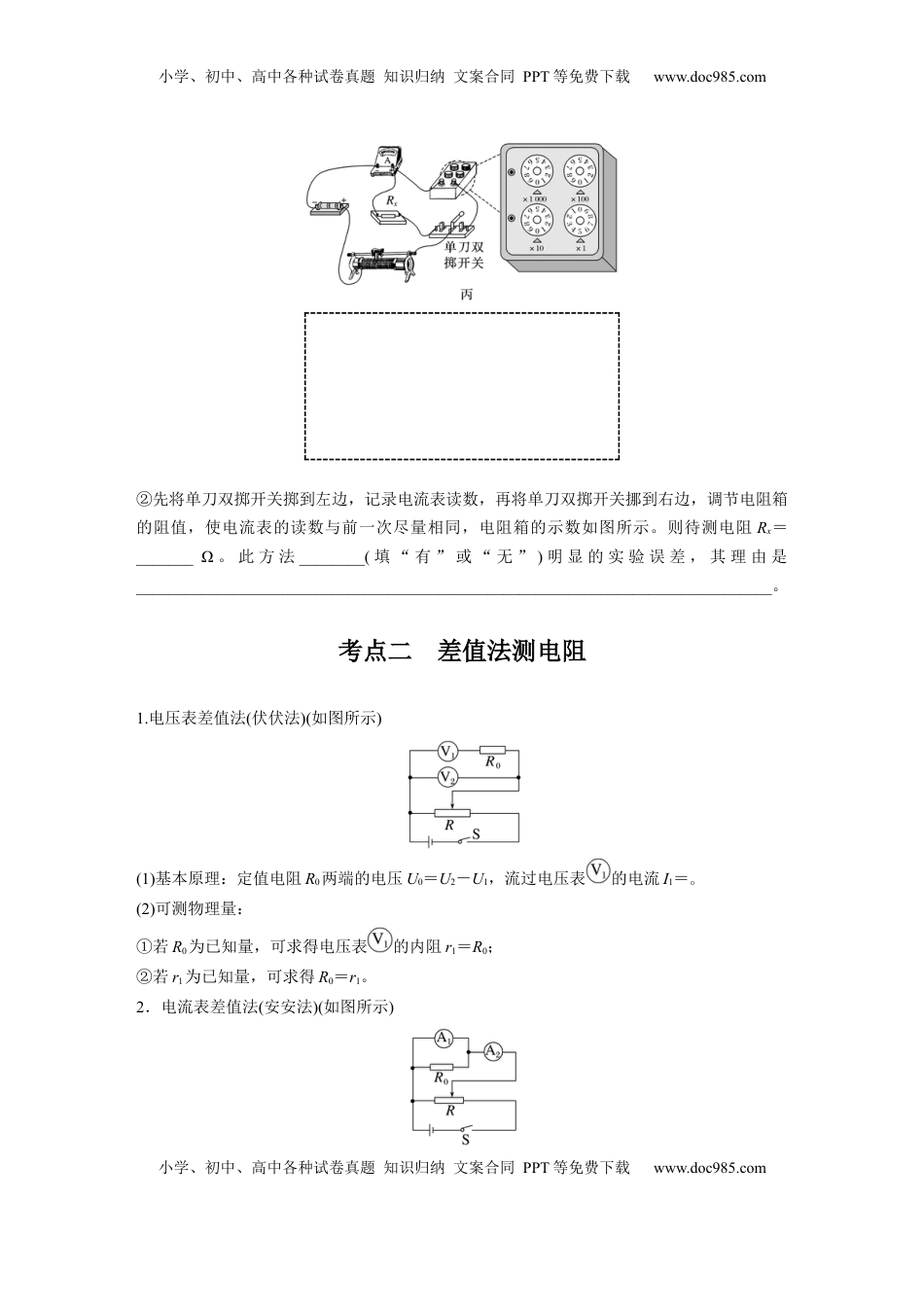

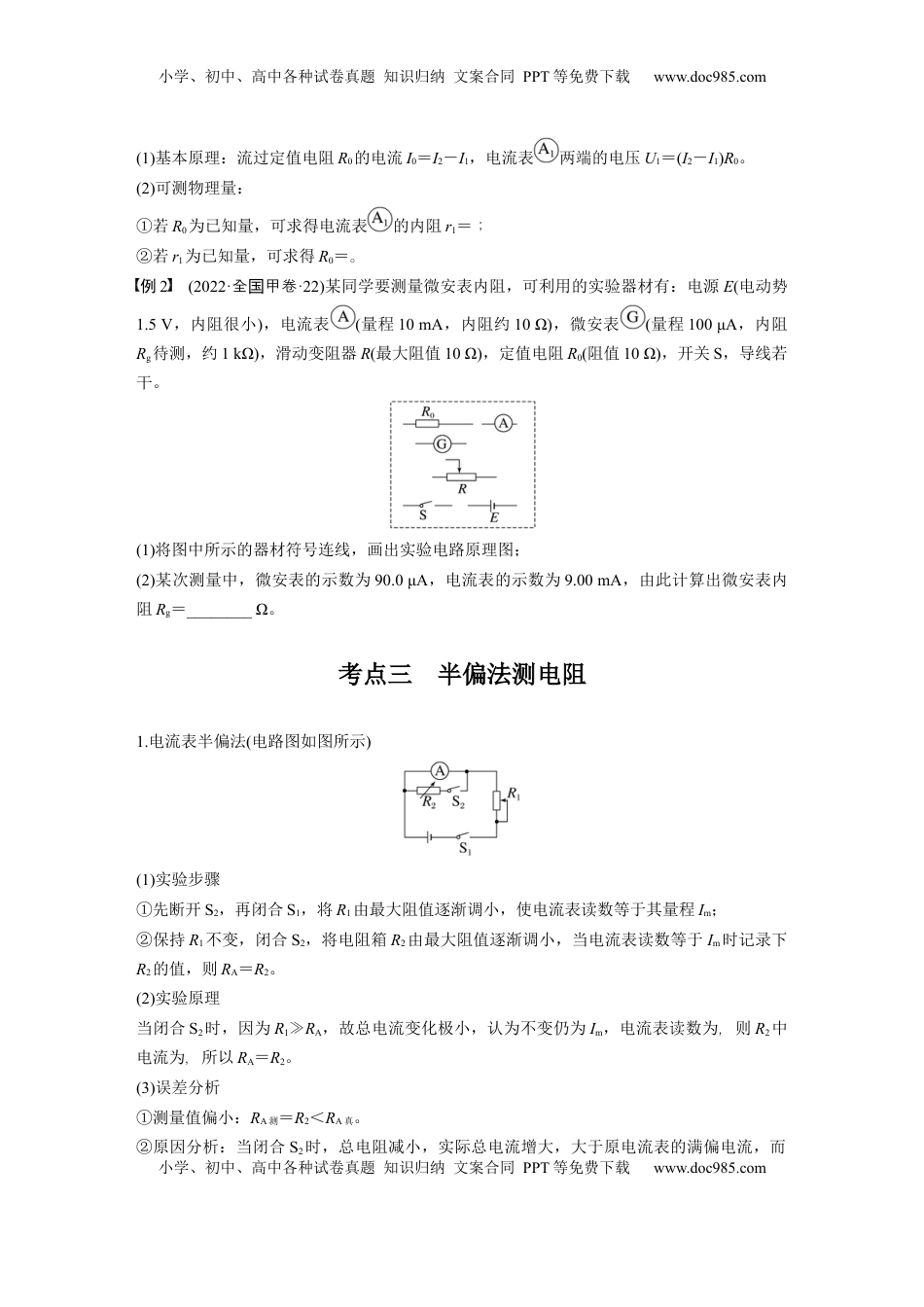

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第7课时专题强化：测量电阻的其他几种方法目标要求掌握等效替代法、伏伏法、安安法、半偏法、电桥法等测电阻的方法并会进行相关实验设计。考点一等效替代法测电阻如图所示，开关S先接1，让待测电阻串联后接到电动势恒定的电源上，调节R2，使电表指针指在适当位置读出电表示数；然后开关S接2，将电阻箱串联后接到同一电源上，保持R2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数等于待测电阻的阻值。例1(2021·浙江6月考选·18)小李在实验室测量一电阻R的阻值。(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数U1＝1.65V，电流表的示数如图乙所示，其读数I1＝________A；将K掷到2，电压表和电流表的读数分别为U2＝1.75V，I1＝0.33A。由此可知应采用电流表________(填“内”或“外”)接法。(2)完成上述实验后，小李进一步尝试用其他方法进行实验：①器材与连线如图丙所示，请在虚线框中画出对应的电路图；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图所示。则待测电阻Rx＝_______Ω。此方法________(填“有”或“无”)明显的实验误差，其理由是______________________________________________________________________________。考点二差值法测电阻1.电压表差值法(伏伏法)(如图所示)(1)基本原理：定值电阻R0两端的电压U0＝U2－U1，流过电压表的电流I1＝。(2)可测物理量：①若R0为已知量，可求得电压表的内阻r1＝R0；②若r1为已知量，可求得R0＝r1。2．电流表差值法(安安法)(如图所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)基本原理：流过定值电阻R0的电流I0＝I2－I1，电流表两端的电压U1＝(I2－I1)R0。(2)可测物理量：①若R0为已知量，可求得电流表的内阻r1＝；②若r1为已知量，可求得R0＝。例2(2022·全甲卷国·22)某同学要测量微安表内阻，可利用的实验器材有：电源E(电动势1.5V，内阻很小)，电流表(量程10mA，内阻约10Ω)，微安表(量程100μA，内阻Rg待测，约1kΩ)，滑动变阻器R(最大阻值10Ω)，定值电阻R0(阻值10Ω)，开关S，导线若干。(1)将图中所示的器材符号连线，画出实验电路原理图；(2)某次测量中，微安表的示数为90.0μA，电流表的示数为9.00mA，由此计算出微安表内阻Rg＝________Ω。考点三半偏法测电阻1.电流表半偏法(电路图如图所示)(1)实验步骤①先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；②保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于Im时记录下R2的值，则RA＝R2。(2)实验原理当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变仍为Im，电流表读数为，则R2中电流为，所以RA＝R2。(3)误差分析①测量值偏小：RA测＝R2＜RA真。②原因分析：当闭合S2时，总电阻减小，实际总电流增大，大于原电流表的满偏电流，而小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的内阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小。③减小误差的方法：选电动势较大的电源E，选阻值非常大的滑动变阻器R1，满足R1≫RA。2．电压表半偏法(电路图如图所示)(1)实验步骤①将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；②保持R1的...
