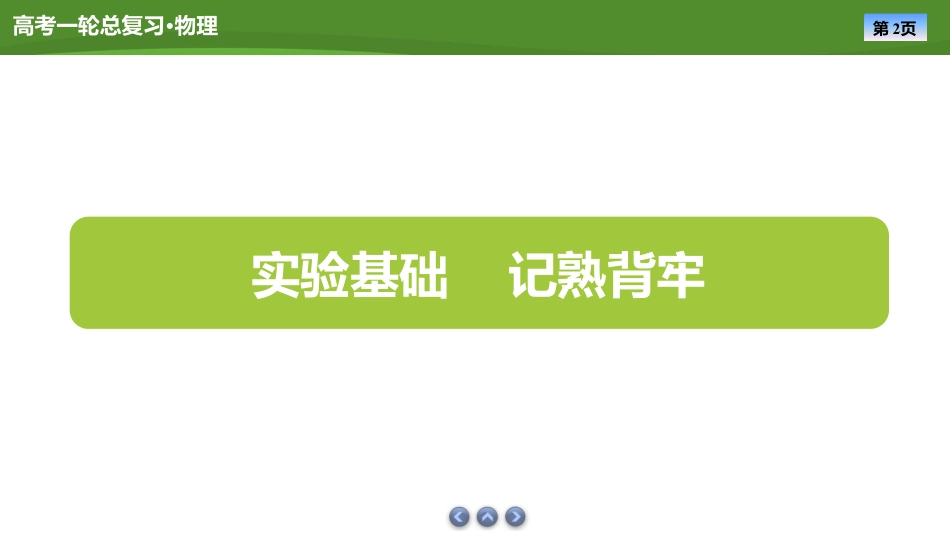

第1页高考一轮总复习•物理实验九导体电阻率的测量第八章恒定电流第2页高考一轮总复习•物理实验基础记熟背牢第3页高考一轮总复习•物理第4页高考一轮总复习•物理第5页高考一轮总复习•物理●注意事项1．先测直径，再连电路．应该在连入电路之后在拉直的情况下测量待测金属丝接入电路的两个端点之间的长度．2．本实验中被测金属丝的电阻值较小，故．3．开关S闭合前，．4．(电流表用0～0.6A量程)，，以免金属丝温度升高，导致电阻率在实验过程中变大．采用电流表外接法滑动变阻器的阻值要调至最大电流不宜太大通电时间不宜太长第6页高考一轮总复习•物理●误差分析1．测量金属丝直径、长度以及电流、电压带来误差．2．电路中电流表及电压表对电阻测量的影响，因为电流表外接，所以Rx测<Rx真，由Rx＝ρlS，知ρ测<ρ真．3．通电电流过大，时间过长，致使电阻丝发热，电阻率随之变化带来误差．第7页高考一轮总复习•物理原型实验创新改进第8页高考一轮总复习•物理考点教材原型实验典例1(2023·全国乙卷)一学生小组测量某金属丝(阻值约十几欧姆)的电阻率．现有实验器材：螺旋测微器、米尺、电源E、电压表(内阻非常大)、定值电阻R0(阻值10.0Ω)、滑动变阻器R、待测金属丝、单刀双掷开关K、开关S、导线若干．图(a)是学生设计的实验电路原理图．完成下列填空：图a图b第9页高考一轮总复习•物理(1)实验时，先将滑动变阻器R接入电路的电阻调至最大，闭合S.(2)将K与1端相连，适当减小滑动变阻器R接入电路的电阻，此时电压表读数记为U1，然后将K与2端相连，此时电压表读数记为U2.由此得到流过待测金属丝的电流I＝________，金属丝的电阻r＝________.(结果均用R0、U1、U2表示)(3)继续微调R，重复(2)的测量过程，得到多组测量数据，如下表所示：U1(mV)0.570.710.851.141.43U2(mV)0.971.211.451.942.43U2－U1R0U1R0U2－U1第10页高考一轮总复习•物理(4)利用上述数据，得到金属丝的电阻r＝14.2Ω.(5)用米尺测得金属丝长度L＝50.00cm.用螺旋测微器测量金属丝不同位置的直径，某次测量的示数如图(b)所示，该读数为d＝________mm.多次测量后，得到直径的平均值恰好与d相等．(6)由以上数据可得，待测金属丝所用材料的电阻率ρ＝________×10－7Ω·m.(保留2位有效数字)0.1505.0第11页高考一轮总复习•物理解析：(2)根据题意可知，定值电阻R0两端的电压为U＝U2－U1，则流过R0即流过待测金属丝的电流I＝UR0＝U2－U1R0；金属丝的电阻r＝U1I，联立可得r＝U1R0U2－U1.(5)螺旋测微器的读数为d＝15.0×0.01mm＝0.150mm.(6)根据电阻定律得r＝ρLS，又S＝π·d22，联立并代入数据解得ρ＝5.0×10－7Ω·m.第12页高考一轮总复习•物理变式(2023·辽宁卷)导电漆是将金属粉末添加于特定树脂原料中制作而成的能导电的喷涂油漆．现有一根用导电漆制成的截面为正方形的细长样品(固态)，某同学欲测量其电阻率，设计了如图(a)所示的电路图，实验步骤如下：图a图b第13页高考一轮总复习•物理a．测得样品截面的边长a＝0.20cm；b．将平行排列的四根金属探针甲、乙、丙、丁与样品接触，其中甲、乙、丁位置固定，丙可在乙、丁间左右移动；c．将丙调节至某位置，测量丙和某探针之间的距离L；d．闭合开关S，调节电阻箱R的阻值，使电流表示数I＝0.40A，读出相应的电压表示数U，断开开关S；e．改变丙的位置，重复步骤c、d，测量多组L和U，作出U－L图像如图(b)所示，得到直线的斜率k.第14页高考一轮总复习•物理回答下列问题：(1)L是丙到________(填“甲”“乙”或“丁”)的距离．(2)写出电阻率的表达式ρ＝________(用k、a、I表示)．(3)根据图像计算出该样品的电阻率ρ＝____________Ω·m(保留2位有效数字)．乙ka2I6.5×10－5第15页高考一轮总复习•物理解析：(1)由于电压表测量的是乙、丙之间的电压，则L是丙到乙的距离．(2)根据电阻定律有R＝ρLa2，再根据欧姆定律有R＝UI，联立得U＝ρIa2L，因U－L图像的斜率为k，即k＝ρIa2，则ρ＝ka2I.(3)根据图像可知k＝6.5V/m，则根据(2)代入数据有ρ＝6.5×10－5Ω·m.第16页高考一轮总复习•物理/高/分/技/法电学实验器材的选用原则1．安全性原则：通过...
