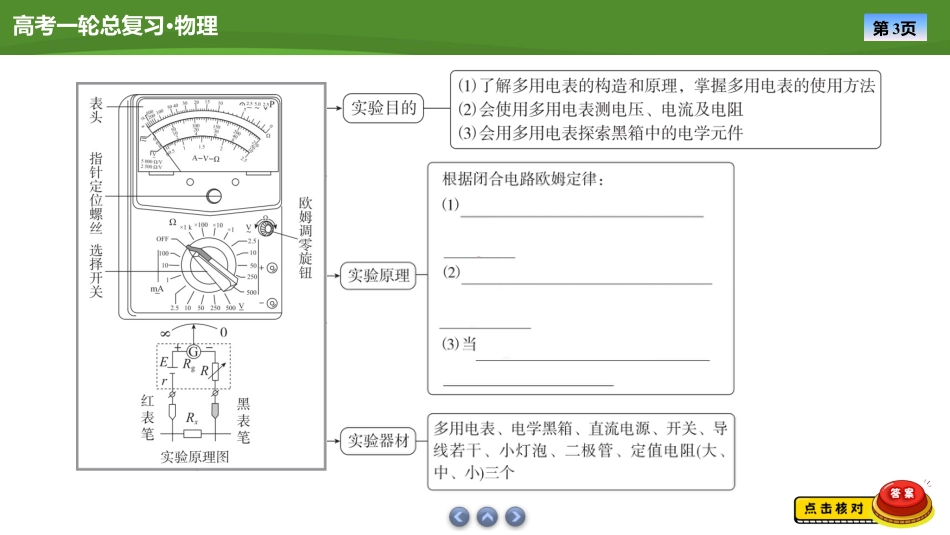

第1页高考一轮总复习•物理实验十一用多用电表测量电学中的物理量第八章恒定电流第2页高考一轮总复习•物理实验基础记熟背牢第3页高考一轮总复习•物理第4页高考一轮总复习•物理第5页高考一轮总复习•物理●注意事项1．多用电表使用注意事项(1)使用前要机械调零．(2)两表笔在使用时，电流总是．(3)测电阻时①指针指中值附近较准，否则换挡．②．③读出示数要乘以倍率．“红进”“黑出”每换一次挡位必须重新进行欧姆调零第6页高考一轮总复习•物理(4)，长期不用应取出电池．2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用．在电源完好时，将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．使用完毕，选择开关置于“OFF”挡或交流电压最高挡第7页高考一轮总复习•物理原型实验创新改进第8页高考一轮总复习•物理考点多用电表的使用典例1图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．第9页高考一轮总复习•物理(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．(结果均保留3位有效数字)黑B1608801.47mA1.10kΩ2.85V第10页高考一轮总复习•物理解析：(1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A端流出，故A端与黑色表笔相连接．(2)在使用多用电表之前，调整表头指针定位螺丝使电表指针指在表盘左端电流“0”位置，选项A错误；使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，电阻R6不在闭合电路中，调节无效，选项C错误．(3)根据题给条件可知，当B端与“2”连接时，表头与R1、R2组成的串联电路并联，此时为量程1mA的电流挡，由并联电路两支路电流与电阻成反比知，RgR1＋R2＝1－0.250.25＝31，解得R1＋R2＝160Ω.当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120Ω，两端电压为0.12V，则R4两端电压为0.88V，由串联电路中电压与电阻成正比知：R4电阻为880Ω.第11页高考一轮总复习•物理(4)若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5mA，读数为1.42mA．若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100Ω＝1.10kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5V，读数为2.85V.第12页高考一轮总复习•物理变式1钱华同学的爸爸是电气工程师，钱华经常看到爸爸用多用电表进行一些测量．钱华在高中物理课堂上学习了多用电表的用法之后，爸爸给他出了一道题目，让他通过测量找到发光二极管的负极．(1)钱华同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到欧姆挡的“×1”挡，经过__________之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白光；然后他将两表笔的位置互换以后，发现二极管不发光．这说明二极管的负极是________(填“长管脚”或“短管脚”)所连接的一极．欧姆调零短管脚第13页高考一轮总复习•物理(2)钱华同学的好奇心一下子就被激发起来了，他琢磨了一下，然后又依次用多用电表欧姆挡的“×1”挡、“×10”挡、“×100”挡、“×1k”挡分...
