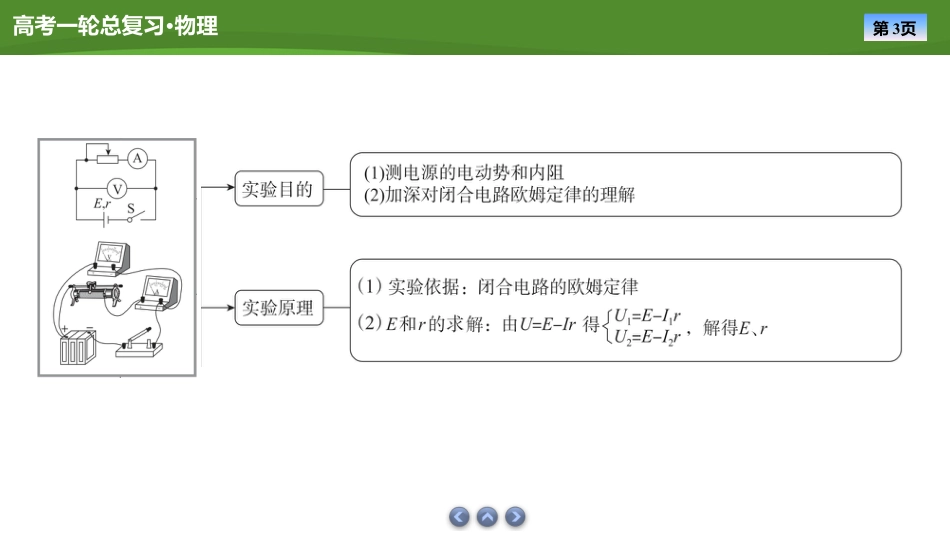

第1页高考一轮总复习•物理实验十电池电动势和内阻的测量第八章恒定电流第2页高考一轮总复习•物理实验基础记熟背牢第3页高考一轮总复习•物理第4页高考一轮总复习•物理第5页高考一轮总复习•物理第6页高考一轮总复习•物理●注意事项1．电池选取：．2．实验操作：实验中，电表读数要快，每次读完数后立即断开开关．3．数据要求：要测出不少于6组的(I，U)数据，且变化范围要大些．4．合理选择标度：为使图线分布空间大，纵坐标可以不从零开始，则图线和横轴的交点不再是短路电流，如图所示．应选用内阻较大的电池不宜将电流调得过大第7页高考一轮总复习•物理●误差分析1．用图像法求E和r时作图不准确．2．由于电流表或电压表的分压或分流存在系统误差．3．本实验中测量结果是：．E测<E真，r测<r真第8页高考一轮总复习•物理原型实验创新改进第9页高考一轮总复习•物理考点教材原型实验典例(2022·天津卷)实验小组测量某型号电池的电动势和内阻．用电流表、电压表、滑动变阻器、待测电池等器材组成如图1所示实验电路，由测得的实验数据绘制成的U－I图像如图2所示．图1图2第10页高考一轮总复习•物理(1)图1的电路图为下图中的________(填“A”或“B”)．ABB第11页高考一轮总复习•物理(2)如果实验中所用电表均视为理想电表，根据图2得到该电池的电动势E＝________V，内阻r＝________Ω.(3)实验后进行反思，发现上述实验方案存在系统误差．若考虑到电表内阻的影响，对测得的实验数据进行修正，在图2中重新绘制U－I图线，与原图线比较，新绘制的图线与横坐标轴交点的数值将________，与纵坐标轴交点的数值将________．(两空均填“变大”“变小”或“不变”)4.51.8不变变大第12页高考一轮总复习•物理解析：(1)通过观察实物图可知电压表接在电源两端，故电路图为B．(2)根据闭合电路欧姆定律E＝U＋Ir，有U＝－Ir＋E，则U－I图线在纵轴上的截距表示电池的电动势E，斜率大小是电池的内阻r，根据图像可知，纵轴截距为4.5V，横轴截距为2.5A，结合上述分析可知电池电动势E＝4.5V，内阻r＝4.52.5Ω＝1.8Ω.(3)分析测量电路可知系统误差的来源是电压表的分流作用，使得电流表的示数小于流过电池的电流，考虑电压表内阻RV的影响，流过电压表的电流为IV＝U测RV，可知流过电池的电流为I＝I测＋U测RV，I>I测，因电压表内阻RV不变，随着电压U测值减小，电压表电流IV减小，当电压U测值趋于0时，I趋于I测，在图2中重新绘制的U－I图线如图所示，故新绘制的图线与横轴交点的数值将不变，与纵轴交点的数值将变大．第13页高考一轮总复习•物理变式(2024·陕西西安名校联考)家庭的各种遥控器中都会用到干电池，某同学想测量一节干电池的电动势和内阻(阻值小于1Ω)．该同学按图甲所示的电路连接进行实验，并利用实验测得的数据在坐标纸上绘制出如图乙所示的UI图像．除电池、开关、导线外，可供使用的器材还有：A．电压表(量程为0～3V)；B．电流表A1(量程为0～0.6A)；C．电流表A2(量程为0～3A)；D．定值电阻R0(阻值为0.3Ω)；E.滑动变阻器R1(阻值范围为0～5Ω，最大电流为1A)；F.滑动变阻器R2(阻值范围为0～200Ω，最大电流为2A)．第14页高考一轮总复习•物理(1)请在虚线框中画出与图甲对应的电路图．(2)为方便实验调节且能较准确地进行测量，电流表应选择________；滑动变阻器应选用________．(填器材前的字母序号)(3)该电池的电动势E＝________V，内阻r＝________Ω.(结果保留2位小数)(4)下列关于这个实验的叙述正确的是________．A．这种方法得到的电动势测量值比真实值偏大B．这种方法得到的电动势测量值比真实值偏小C．由于电压表的分流作用，使实验测量值存在误差，故最好采用内阻更大的电压表D．由于电流表的分压作用，使实验测量值存在误差，故最好采用内阻更小的电流表BE1.490.52BC第15页高考一轮总复习•物理解析：(1)由题中给出的实物图，画出电路图如图所示．(2)为了方便实验调节，且能较准确地进行测量，滑动变阻器应选用阻值较小的，即选择R1.滑动变阻器选R1，最大电流不超过1A，可知选用电流表A1比较合适．第16页高考一轮总复习•物理(3)根据闭合电路欧姆定律可得：E＝U＋I(R0＋r)，即U＝E－I...
