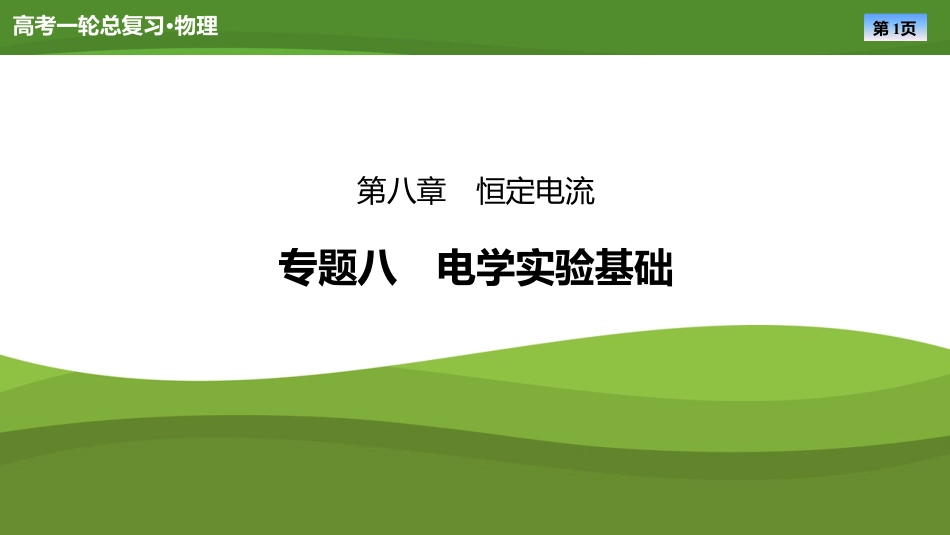

第1页高考一轮总复习•物理专题八电学实验基础第八章恒定电流第2页高考一轮总复习•物理素养目标1.了解伏安法测电阻．(物理观念)2.知道滑动变阻器在电路中的限流接法和分压接法．(物理观念)3.知道伏安法测电阻内、外接法的选择及误差分析．(科学思维)4.掌握滑动变阻器在电路中的使用．(科学思维)第3页高考一轮总复习•物理考点长度的测量1．游标卡尺的原理和使用(1)构造：如图所示，主尺，游标尺(主尺和游标尺上各有一个内外测量爪)，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．第4页高考一轮总复习•物理(2)原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可准确到)109mm0.1_mm0.1_mm2019mm0.05_mm0.05_mm5049mm0.02_mm0.02_mm(3)读数：若用x表示由主尺上读出的整毫米数，k表示从游标尺上读出与主尺上某一刻线对齐的游标的格数，则记录结果表达为(x＋k×精确度)mm.第5页高考一轮总复习•物理2．螺旋测微器的原理和使用(1)构造(如图所示)(2)原理：螺旋测微器的精密螺纹的螺距是0.5_mm，即每旋转一周，螺杆前进或后退0.5_mm，可动刻度分成50等份，每一份表示0.01_mm，即可动刻度每转过一等份，螺杆前进或后退0.01mm，从可动刻度旋转了多少个等份，就知道长度变化了多少个0.01mm.(3)读数：测量时被测物体长度的整毫米数和半毫米数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．第6页高考一轮总复习•物理典例1(1)如图所示的三把游标卡尺，从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm、________mm、________mm.17.823.853.18第7页高考一轮总复习•物理(2)某同学用如图丁所示的螺旋测微器测小球的直径时，他应先转动________到F靠近小球，再转动________到F夹住小球，直至听到棘轮发出声音为止，拨动________使F固定后读数(以上均填仪器部件字母符号)．正确操作后，螺旋测微器的示数如图戊所示，则小球的直径是________mm.丁戊DHG6.700第8页高考一轮总复习•物理解析：(1)图甲读数：整毫米是17，不足1毫米数是8×0.1mm＝0.8mm，最后结果是17mm＋0.8mm＝17.8mm.图乙读数：整毫米是23，不足1毫米数是17×0.05mm＝0.85mm，最后结果是23mm＋0.85mm＝23.85mm.图丙读数：整毫米是3，不足1毫米数是9×0.02mm＝0.18mm，最后结果是3mm＋0.18mm＝3.18mm.(2)用螺旋测微器测小球直径时，先转动粗调旋钮D使测微螺杆F靠近被测小球，再转动微调旋钮H使测微螺杆F夹住小球，直到棘轮发出声音为止，拨动止动旋钮G使F固定后读数，读数为6.5mm＋20.0×0.01mm＝6.700mm.第9页高考一轮总复习•物理1．[游标卡尺读数]某同学用游标卡尺分别测量金属圆管的内、外壁直径，游标卡尺的示数分别如图(a)和(b)所示．由图可读出，圆管内壁的直径为________cm，圆管外壁的直径为________cm；由此可计算出金属圆管横截面的面积．2.232.99第10页高考一轮总复习•物理2．[螺旋测微器读数]在测量一根粗细均匀的合金丝电阻率的实验中，利用螺旋测微器测量合金丝直径的过程如图所示，校零时的读数为________mm.合金丝的直径为________mm.0.0080.650第11页高考一轮总复习•物理考点电流表、电压表的原理和使用1．电压表、电流表的改装类型把电流表G改装成电压表把电流表G改装成大量程电流表内部电路R的作用串联分压并联分流第12页高考一轮总复习•物理类型把电流表G改装成电压表把电流表G改装成大量程电流表改装后的量程U＝IgRg＋IgRI＝R＋RgRIg量程扩大的倍数n＝UUgn＝IIgR的大小R＝UIg－Rg＝(n－1)RgR＝IgRgI－Ig＝Rgn－1改装后的总内阻RV＝Rg＋R＝nRgRA＝RRgR＋Rg＝Rgn第13页高考一轮总复习•物理2.两种电表的读数(1)最小分度是“1、0.1、0.01、…”时，估读到最小分度的110(即估读到最小分度的下一位)．(2)最小分度是“2、0.2、0.02、…”时，估读到最...
