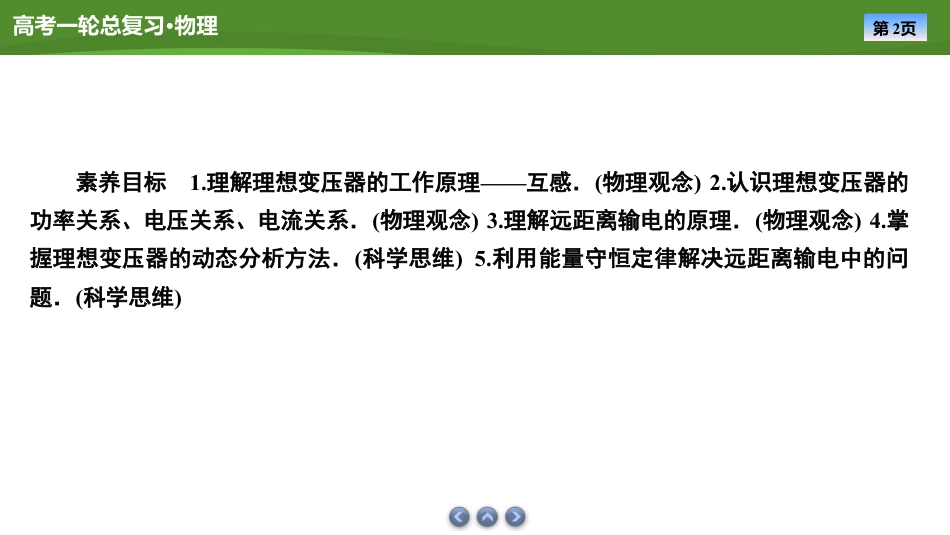

第1页高考一轮总复习•物理第2讲变压器电能的输送第十一章交变电流传感器第2页高考一轮总复习•物理素养目标1.理解理想变压器的工作原理——互感．(物理观念)2.认识理想变压器的功率关系、电压关系、电流关系．(物理观念)3.理解远距离输电的原理．(物理观念)4.掌握理想变压器的动态分析方法．(科学思维)5.利用能量守恒定律解决远距离输电中的问题．(科学思维)第3页高考一轮总复习•物理理清教材强基固本第4页高考一轮总复习•物理一、理想变压器1．构造和原理(1)构造：如图所示，变压器是由_________和绕在铁芯上的_________组成的.直观情境闭合铁芯两个线圈第5页高考一轮总复习•物理(2)原理：电磁感应的互感现象．2．基本关系式(1)功率关系：_________．(2)电压关系：_________.有多个副线圈时：U1n1＝______________.(3)电流关系：只有一个副线圈时：I1I2＝n2n1.由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝_______________________.P入＝P出U1n1＝U2n2U2n2＝U3n3＝…U2I2＋U3I3＋…＋UnIn第6页高考一轮总复习•物理3．几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器电压互感器：把高电压变成_________.电流互感器：把大电流变成_________.直观情境低电压小电流第7页高考一轮总复习•物理二、远距离输电1．输电过程(如图所示)直观情境第8页高考一轮总复习•物理2.电压损失(1)ΔU＝U－U′.(2)ΔU＝______.3．功率损失(1)ΔP＝P－P′.(2)ΔP＝______＝ΔU2R.IRI2R第9页高考一轮总复习•物理1．思维辨析(1)理想变压器的基本关系式中，电压和电流均为有效值．()(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率．()(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．()(4)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．()(5)增大输电导线的横截面积有利于减少输电过程中的电能损失．()√√第10页高考一轮总复习•物理2．有些机床为了安全，照明电灯用的电压是36V，这个电压是把380V的电压降压后得到的．如果变压器的原线圈是1140匝，副线圈是()A．1081匝B．1800匝C．108匝D．8010匝答案第11页高考一轮总复习•物理3．(2020·江苏卷)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器()A．是一种降压变压器B．能测量直流电路的电流C．原、副线圈电流的频率不同D．副线圈的电流小于原线圈的电流答案第12页高考一轮总复习•物理解析：原线圈匝数较少，电流互感器是一种降电流的变压器，副线圈的电流小于原线圈的电流，A选项错误，D选项正确．电流互感器的工作原理是电磁感应中的互感现象，只可以测量交变电流，B选项错误．电流互感器不会改变电流的频率，只改变电流的大小，故原、副线圈电流的频率相同，C选项错误．解析第13页高考一轮总复习•物理重难考点全线突破第14页高考一轮总复习•物理考点理想变压器基本关系的应用理想变压器没有能量损失(铜损、铁损)，没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系原线圈的输入功率等于副线圈的输出功率P入＝P出电压关系原、副线圈的电压比等于匝数比，公式：U1U2＝n1n2，与负载、副线圈的多少无关电流关系(1)只有一个副线圈时：I1I2＝n2n1.(2)有多个副线圈时：由P入＝P出，得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交流电的频率)第15页高考一轮总复习•物理理想变压器没有能量损失(铜损、铁损)，没有磁通量损失(磁通量全部集中在铁芯中)制约关系电压副线圈电压U2由原线圈电压U1和原、副线圈匝数比决定功率原线圈的输入功率P1由副线圈的输出功率P2决定电流原线圈电流I1由副线圈电流I2和原、副线圈匝数比决定第16页高考一轮总复习•物理典例1(2022·山东卷)如图所示的变压器，输入电压为220V，可输出12V、18V、30V电压，匝数为n1的原线圈中电压随时间变化的关系为u＝Umcos(100πt)，单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1V，将阻值为12Ω的电阻R接在BC两端时，功率为12W，下列说法正确的是()A．n1为1...
