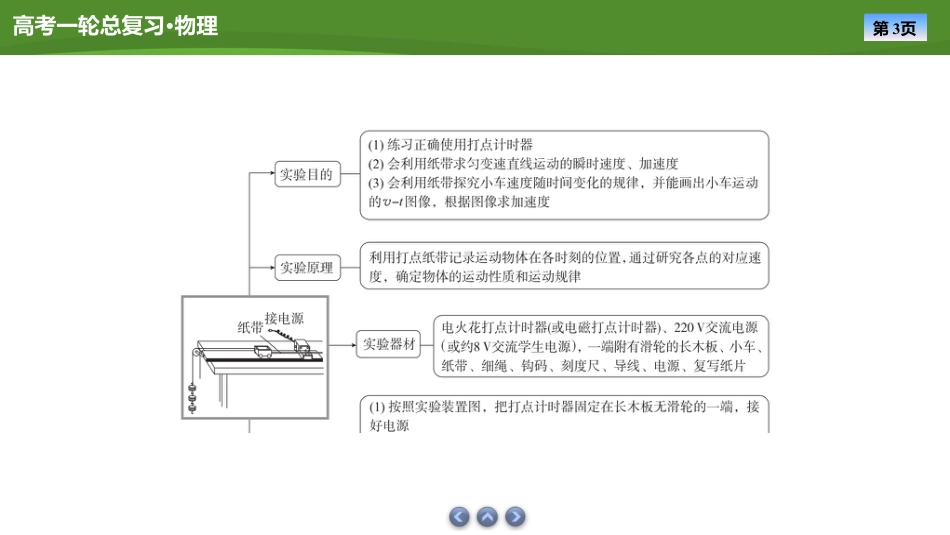

第1页高考一轮总复习•物理实验一测量做直线运动物体的瞬时速度第一章运动的描述匀变速直线运动的研究第2页高考一轮总复习•物理实验基础记熟背牢第3页高考一轮总复习•物理第4页高考一轮总复习•物理第5页高考一轮总复习•物理第6页高考一轮总复习•物理●注意事项1．平行：_________________________．2．靠近：释放小车前，应使小车停在靠近打点计时器的位置．3．一先一后：实验时应___________________________；实验后先断开电源，后取下纸带．4．减小误差：小车另一端挂的钩码个数要适当，避免速度过大而使纸带上打的点太少，或者速度太小使纸带上打的点过于密集．5．纸带选取：选择一条点迹清晰的纸带，舍弃点密集部分，适当选取计数点．6．准确作图：在坐标纸上，纵、横轴选取合适的单位，仔细描点连线，不能连成折线，应作一条直线．纸带、细绳要和长木板平行先接通电源，后释放小车第7页高考一轮总复习•物理●误差分析1．使用刻度尺测计数点的距离时有误差．2．作vt图像时出现作图误差．3．电源频率不稳定，造成打点的时间间隔不完全相同．第8页高考一轮总复习•物理原型实验创新改进第9页高考一轮总复习•物理考点教材原型实验典例(2023·全国甲卷)某同学利用如图(a)所示的实验装置探究物体做直线运动时平均速度与时间的关系．让小车左端和纸带相连．右端用细绳跨过定滑轮和钩码相连．钩码下落，带动小车运动，打点计时器打出纸带．某次实验得到的纸带和相关数据如图(b)所示．第10页高考一轮总复习•物理(1)已知打出图(b)中相邻两个计数点的时间间隔均为0.1s．以打出A点时小车位置为初始位置，将打出B、C、D、E、F各点时小车的位移Δx填到表中，小车发生对应位移所用时间和平均速度分别为Δt和v，表中ΔxAD＝________cm，vAD＝________cm/s.位移区间ABACADAEAFΔx(cm)6.6014.60ΔxAD34.9047.30v(cm/s)66.073.0vAD87.394.624.0080.0第11页高考一轮总复习•物理(2)根据表中数据得到小车平均速度v随时间Δt的变化关系，如图(c)所示．请在图(c)中补全实验点．见解析图甲第12页高考一轮总复习•物理(3)从实验结果可知，小车运动的v－Δt图线可视为一条直线，此直线用方程v＝kΔt＋b表示，其中k＝___________cm/s2，b＝________cm/s.(结果均保留3位有效数字)(4)根据(3)中的直线方程可以判定小车做匀加速直线运动，得到打出A点时小车速度大小vA＝________，小车的加速度大小a＝________.(结果用字母k、b表示)70.059.0b2k第13页高考一轮总复习•物理解析：(1)根据纸带的数据可得ΔxAD＝xAB＋xBC＋xCD＝6.60cm＋8.00cm＋9.40cm＝24.00cm；平均速度vAD＝xAD3T＝80.0cm/s.(2)根据第(1)小题结果补全实验点如图甲所示．第14页高考一轮总复习•物理(3)从实验结果可知，小车运动的v－Δt图线可视为一条直线，图像如图乙所示．第15页高考一轮总复习•物理此直线用方程v＝kΔt＋b表示，由图像可知k＝101.0－59.00.6cm/s2＝70.0cm/s2，b＝59.0cm/s.(4)小车做匀加速直线运动，由位移公式x＝v0t＋12at2，整理得xt＝v0＋12at，即v＝vA＋12at，故根据图像斜率和截距可得vA＝b，a＝2k.第16页高考一轮总复习•物理变式研究小车匀变速直线运动的实验装置如图甲所示，其中斜面倾角可调．已知电火花打点计时器所用交流电的周期为0.02s．纸带上计数点的间距如图乙所示，其中每相邻两点之间还有4个点未画出．(1)部分实验步骤如下：A．调整倾角，使小车能够匀速下滑．B．关闭电源，取出纸带．C．接通电源，待打点计时器工作稳定后放开小车．D．把打点计时器固定在平板上，将纸带穿过限位孔．E．将小车停靠在打点计时器附近，小车尾部与纸带相连．第17页高考一轮总复习•物理F．选择220V交流电源并接好电路．G．选择6～8V直流电源并接好电路．H．选择6～10V交流电源并接好电路．选择其中必需的实验步骤并按正确的先后顺序排列：____________________(用字母填写)．(2)小车加速度大小的计算式应为a＝________.(3)如果当时电源中交变电流的周期不正常，比已知的T略大，而做实验的同学并不知道，那么加速度的测量值与实际值相比________(填“偏大”“偏小”或“不变”)．FDECB(或DFECB)d6－2d39T2偏大第18...
