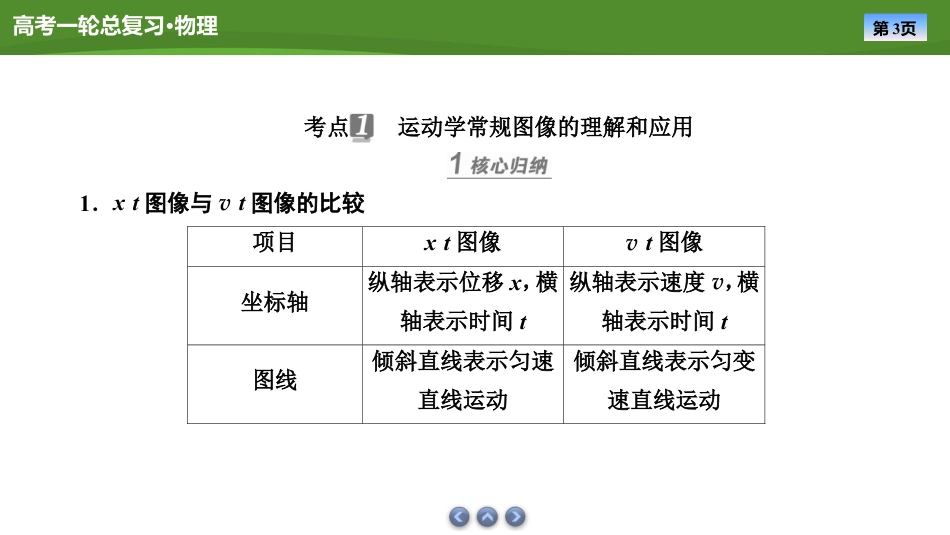

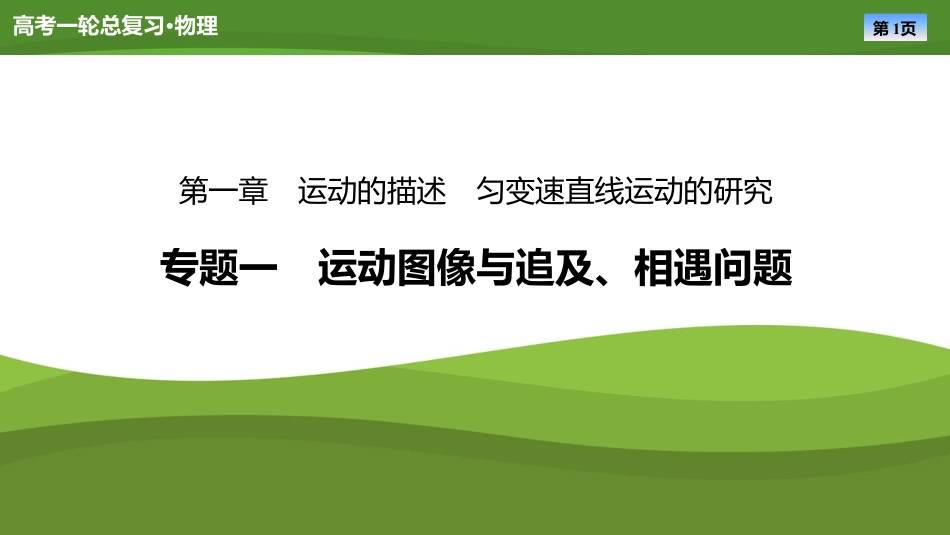

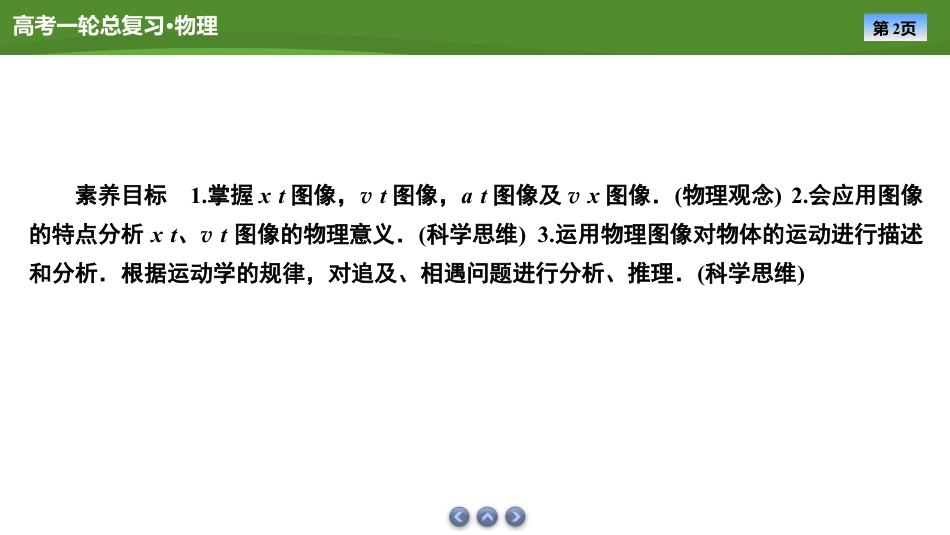

第1页高考一轮总复习•物理专题一运动图像与追及、相遇问题第一章运动的描述匀变速直线运动的研究第2页高考一轮总复习•物理素养目标1.掌握xt图像，vt图像，at图像及vx图像．(物理观念)2.会应用图像的特点分析xt、vt图像的物理意义．(科学思维)3.运用物理图像对物体的运动进行描述和分析．根据运动学的规律，对追及、相遇问题进行分析、推理．(科学思维)第3页高考一轮总复习•物理考点运动学常规图像的理解和应用1．xt图像与vt图像的比较项目xt图像vt图像坐标轴纵轴表示位移x，横轴表示时间t纵轴表示速度v，横轴表示时间t图线倾斜直线表示匀速直线运动倾斜直线表示匀变速直线运动第4页高考一轮总复习•物理项目xt图像vt图像斜率表示速度表示加速度截距纵轴截距表示初位置纵轴截距表示初速度面积无实际意义图线和时间轴围成的面积表示位移大小交点表示物体相遇表示速度相等拐点表示速度方向改变表示加速度方向改变第5页高考一轮总复习•物理2.对运动图像的两点提醒(1)xt图像和vt图像只能描述直线运动，图像不是物体运动的轨迹．(2)xt图像和vt图像的形状由x与t、v与t的函数关系决定，图像中各点的坐标值x、v与t一一对应．第6页高考一轮总复习•物理典例1(2023·全国甲卷)一小车沿直线运动，从t＝0开始由静止匀加速至t＝t1时刻，此后做匀减速运动，到t＝t2时刻速度降为零．在下列小车位移x与时间t的关系曲线中，可能正确的是()答案第7页高考一轮总复习•物理解析：x－t图像的斜率表示速度，小车先做匀加速直线运动，因此速度变大，即0～t1时间内图像斜率逐渐变大；t1～t2时间内做匀减速直线运动，则图像的斜率逐渐变小；在t2时刻速度降为零，图像的斜率变为零．综上所述，D符合题意，故选D.解析第8页高考一轮总复习•物理1．[xt图像与vt图像的比较]甲、乙两物体从同一点开始沿一直线同向运动，甲的xt图像和乙的vt图像如图甲、乙所示，下列说法正确的是()A．0～6s内，甲物体做单向直线运动B．第3s内，甲、乙两物体速度方向相反C．0～3s内，甲、乙两物体位移大小都为零D．第2s末到第4s末甲的位移大小为8m，乙的位移大小为4m答案第9页高考一轮总复习•物理解析：对甲物体，题图甲中0～2s内物体沿正方向做匀速直线运动，2～4s内物体沿负方向做匀速直线运动，4～6s内物体沿正方向做匀速直线运动，A错误；甲物体在2～3s内沿负方向运动，乙物体在2～3s内速度为正，沿正方向运动，则第3s内两物体的速度方向相反，B正确；0～3s内，根据题图甲可知甲的位移x甲＝0，根据题图乙中vt图像与时间轴围成的面积表示位移大小可知，0～3s内乙物体的位移为x乙＝12×3×4m＝6m，C错误；在xt图像中，根据位移等于纵坐标的变化量可知，2～4s内甲的位移为x甲＝－4m－4m＝－8m，即第2s末到第4s末甲的位移大小为8m，由vt图像面积的物理意义可知，第2s末到第4s末乙的位移大小为零，D错误．解析第10页高考一轮总复习•物理2．[对at图像的理解](多选)t＝0时刻，质点P从原点由静止开始做直线运动，其加速度a随时间t按图示的正弦曲线变化，周期为2t0.在0～3t0时间内，下列说法正确的是()A．t＝2t0时，P回到原点B．t＝2t0时，P的运动速度最小C．t＝t0时，P到原点的距离最远D．t＝32t0时，P的运动速度与t＝12t0时相同答案第11页高考一轮总复习•物理解析：质点在0～t0时间内由静止开始，先做加速度增大的加速运动，再做加速度减小的加速运动，此过程一直向前做加速运动；t0～2t0时间内加速度和速度反向，先做加速度增大的减速运动，再做加速度减小的减速运动，2t0时刻速度减为零，此过程一直向前做减速运动；2t0～4t0时间内重复此过程的运动，即质点一直向前运动，A、C错误，B正确．a－t图像的面积表示速度变化量的大小，t02～32t0时间内速度的变化量为零，因此12t0时刻的运动速度与32t0时刻相同，D正确．解析第12页高考一轮总复习•物理考点运动学非常规图像的理解和应用图像类型图像重要信息xtt图像由x＝v0t＋12at2可得xt＝v0＋12at，图像的斜率为12a，纵截距为初速度v0第13页高考一轮总复习•物理图像类型图像重要信息v2x图像由v2－v20＝2ax得v2＝v20＋2ax，图像斜率为2a，纵截距为v20ax图像根据v2－v20＝2ax知，图像...
