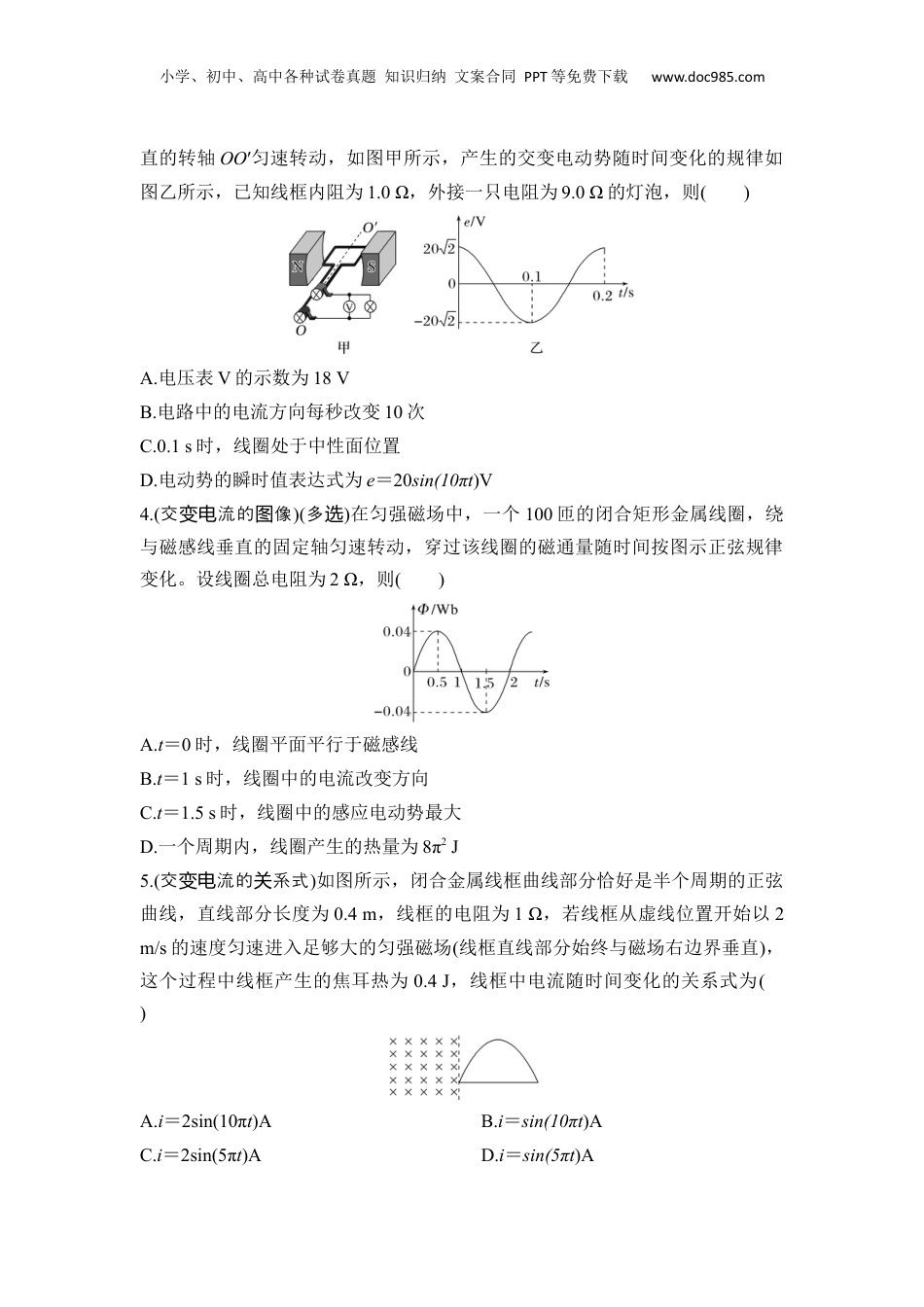

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com选择题考点专项55交流电的产生与“四值”问题1.(交流的生变电产)(多选)两人在赤道上站立。各自手握金属绳OPO′的一端，绕东西方向的水平轴沿顺时针方向匀速摇动，周期为T，将金属绳连入电路，闭合回路如图所示，取金属绳在图示的最高位置时为t＝0时刻，则下列说法正确的是()A.电路中存在周期为T的变化电流B.t＝0时刻，回路磁通量最大，电路中电流最大C.t＝时刻，电流向左通过灵敏电流计D.t＝时刻，电路中电流为零2.(交流的比变电较)如图是简化的某种旋转磁极式发电机原理示意图。定子是仅匝数n不同的两线圈，n1>n2，二者轴线在同一平面内且相互垂直，两线圈到其轴线交点O的距离相等，且均连接阻值为R的电阻，转子是中心在O点的条形磁铁，绕O点在该平面内匀速转动时，两线圈输出正弦式交变电流。不计线圈电阻、自感及两线圈间的相互影响，下列说法正确的是()A.两线圈产生的电动势有效值相等B.两线圈产生的交变电流频率相等C.两线圈产生的电动势同时达到最大值D.两电阻消耗的电功率相等3.(交流的生和像变电产图)(多选)在匀强磁场中，一矩形金属线框绕与磁感线垂小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com直的转轴OO′匀速转动，如图甲所示，产生的交变电动势随时间变化的规律如图乙所示，已知线框内阻为1.0Ω，外接一只电阻为9.0Ω的灯泡，则()A.电压表V的示数为18VB.电路中的电流方向每秒改变10次C.0.1s时，线圈处于中性面位置D.电动势的瞬时值表达式为e＝20sin(10πt)V4.(交流的像变电图)(多选)在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化。设线圈总电阻为2Ω，则()A.t＝0时，线圈平面平行于磁感线B.t＝1s时，线圈中的电流改变方向C.t＝1.5s时，线圈中的感应电动势最大D.一个周期内，线圈产生的热量为8π2J5.(交流的系式变电关)如图所示，闭合金属线框曲线部分恰好是半个周期的正弦曲线，直线部分长度为0.4m，线框的电阻为1Ω，若线框从虚线位置开始以2m/s的速度匀速进入足够大的匀强磁场(线框直线部分始终与磁场右边界垂直)，这个过程中线框产生的焦耳热为0.4J，线框中电流随时间变化的关系式为()A.i＝2sin(10πt)AB.i＝sin(10πt)AC.i＝2sin(5πt)AD.i＝sin(5πt)A小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com6.(交流的瞬变电时值)一个氖泡指示灯，其发光需要电压超过50V，在它发光的情况下逐渐降低电压，要降到50V时才熄灭，氖泡两极不分正负，现有峰值为100V、频率为50Hz的正弦交流电压加在氖泡指示灯两端，则在一小时内氖泡指示灯发光的时间为()A.10minB.25minC.30minD.35min7.(交的有效变电压值)一电阻接到方波交流电源上，在一个周期内产生的热量为Q方；若该电阻接到正弦交流电源上，在一个周期内产生的热量为Q正，该电阻上电压的峰值均为u0，周期均为T，如图所示。则Q方∶Q正等于()A.1∶B.1∶C.1∶2D.2∶18.(交流的有效变电值)某半导体元件在正常工作时，通过它的电流按如图所示的规律变化，从t＝0时刻开始的每个周期的前时间内为正弦式交变电流的一部分且时恰好为峰值，若将该元件与交流电流表串联，则交流电流表的读数为()A.4.12AB.5.06AC.6.18AD.7.14A9.(交流的有效变电值)如图所示，在xOy直角坐标系中的第二象限有垂直坐标平面向里的匀强磁场，第四象限有垂直坐标平面向外的匀强磁场，磁感应强度的大小均为B。直角扇形导线框半径为L、总电阻为R，在坐标平面内绕坐标原点O以角速度ω匀速转动。线框从图中所示位置开始转动一周的过程中，线框内感应电流的有效值是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA.I＝B.I＝C.I＝0D.I＝10.(交流的四变电值)(多选)如图甲所示是一种振动发电装置的示意图，半径为r＝0.1m、匝数n＝20的线圈位于辐向分布的磁场中，磁场的磁感线均沿半径方向均匀分布(其右视图如图乙所示)，线圈所在位置的磁感应强度大小均为B＝T，线圈电阻为R1＝0.5Ω，它的引出线接有R2＝9.5Ω的小灯泡L，外...
