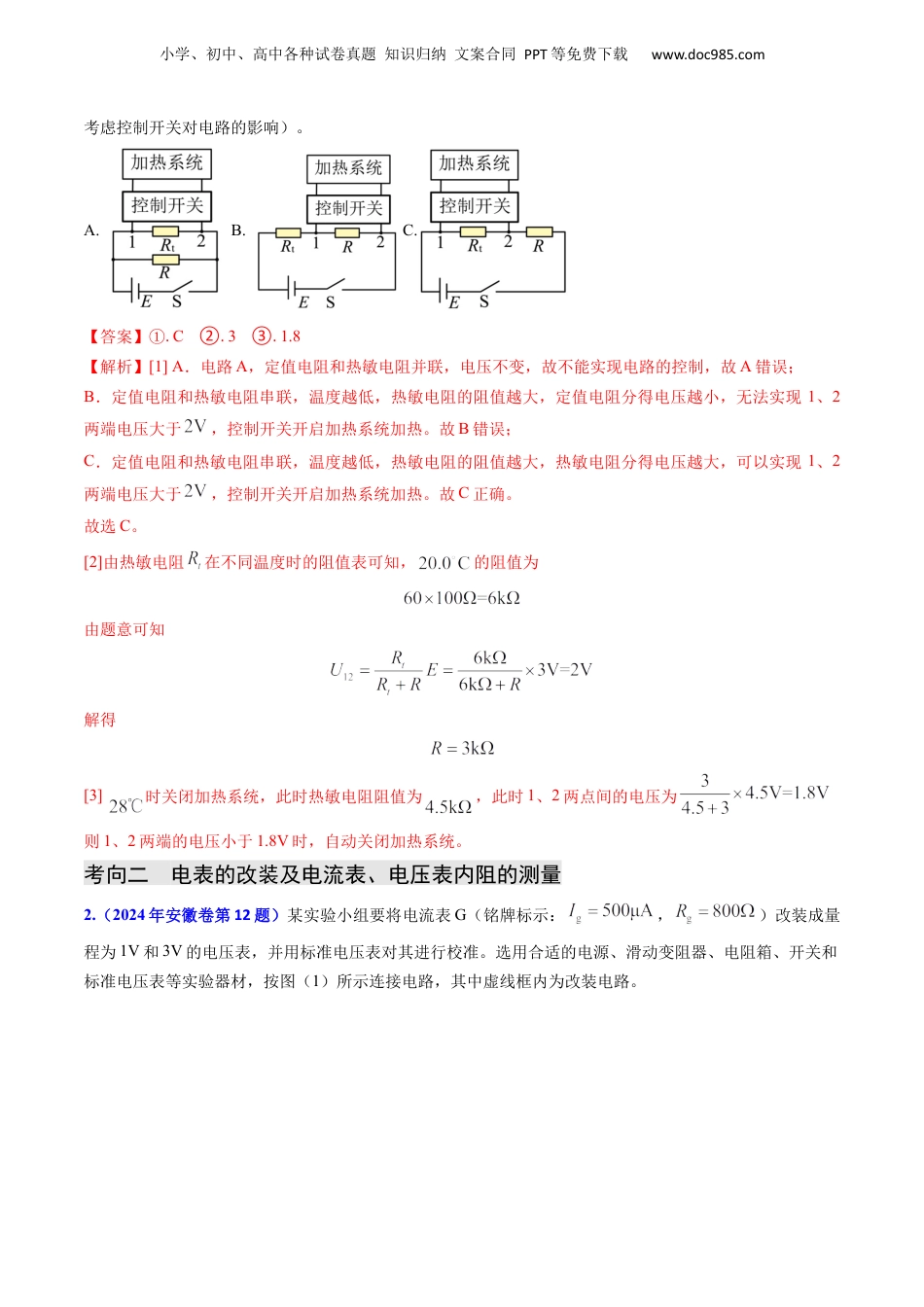

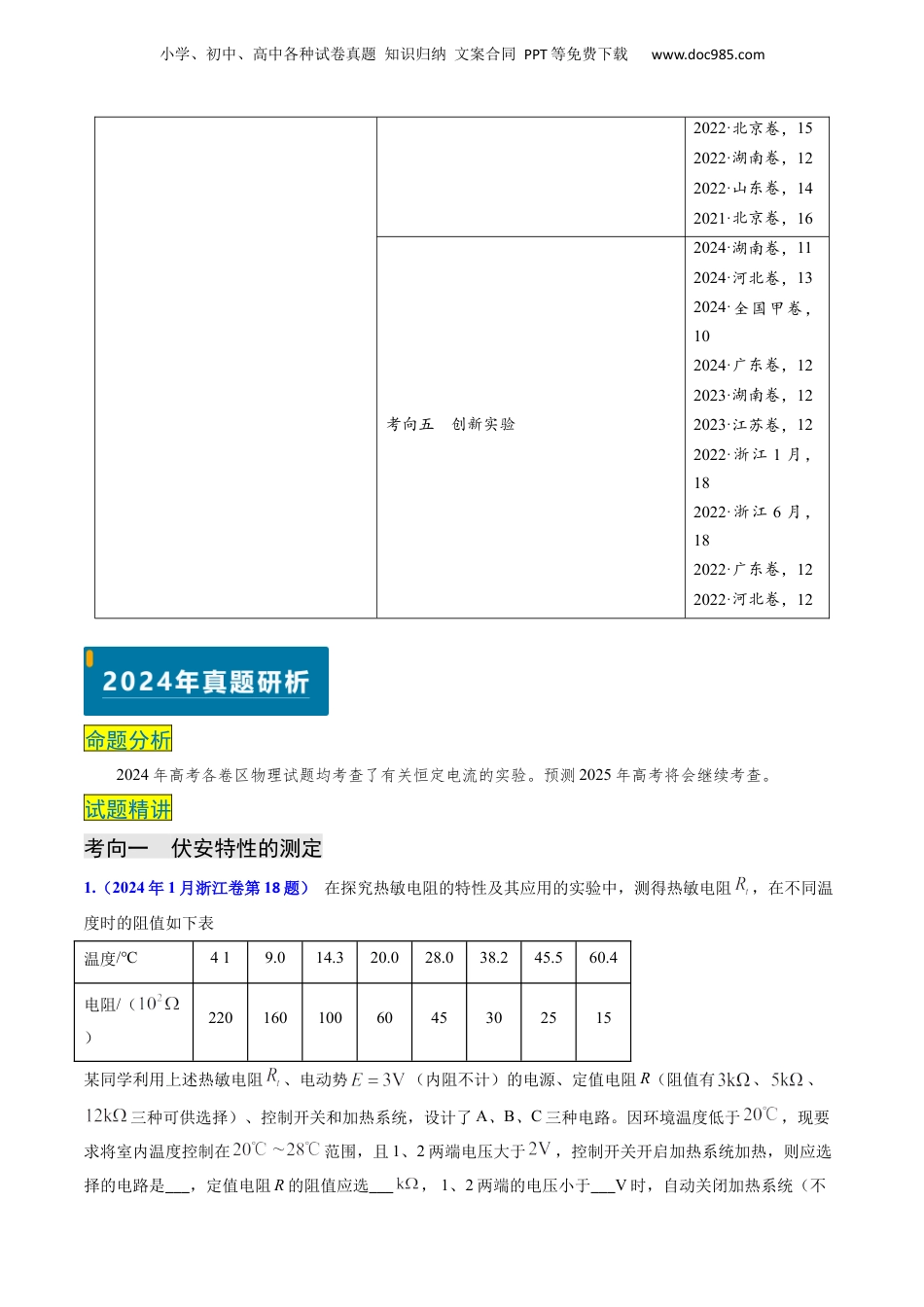

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考情概览：解读近年命题思路和内容要求，统计真题考查情况。2024年真题研析：分析命题特点，探寻常考要点，真题分类精讲。近年真题精选：分类精选近年真题，把握命题趋势。必备知识速记：归纳串联解题必备知识，总结易错易混点。名校模拟探源：精选适量名校模拟题，发掘高考命题之源。命题解读考向考查统计本类试题主要考查恒定电流中的相关实验。考向一伏安特性的测定2024·浙江1月，182023·全国甲卷，92022·全国乙卷，102021·全国甲卷，102021·河北卷，11考向二电表的改装及电流表、电压表内阻的测量2024·安徽卷，122023·海南卷，152022·全国甲卷，92022·辽宁卷，112021·辽宁卷，12考向三测电源的电动势和内阻2024·辽宁卷，112024·北京卷，172024·甘肃卷，122023·湖北卷，122023·浙江6月，182021·全国乙卷，102021·湖北卷，132021·湖南卷，12考向四多用电表欧姆档问题2024·新课标卷，102023·天津卷，10小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2022·北京卷，152022·湖南卷，122022·山东卷，142021·北京卷，16考向五创新实验2024·湖南卷，112024·河北卷，132024·全国甲卷，102024·广东卷，122023·湖南卷，122023·江苏卷，122022·浙江1月，182022·浙江6月，182022·广东卷，122022·河北卷，12命题分析2024年高考各卷区物理试题均考查了有关恒定电流的实验。预测2025年高考将会继续考查。试题精讲考向一伏安特性的测定1.（2024年1月浙江卷第18题）在探究热敏电阻的特性及其应用的实验中，测得热敏电阻，在不同温度时的阻值如下表温度/℃4.19.014.320.028.038.245.560.4电阻/（）2201601006045302515某同学利用上述热敏电阻、电动势（内阻不计）的电源、定值电阻R（阻值有、、三种可供选择）、控制开关和加热系统，设计了A、B、C三种电路。因环境温度低于，现要求将室内温度控制在范围，且1、2两端电压大于，控制开关开启加热系统加热，则应选择的电路是___，定值电阻R的阻值应选___，1、2两端的电压小于___V时，自动关闭加热系统（不小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考虑控制开关对电路的影响）。A.B.C.【答案】①.C②.3③.1.8【解析】[1]A．电路A，定值电阻和热敏电阻并联，电压不变，故不能实现电路的控制，故A错误；B．定值电阻和热敏电阻串联，温度越低，热敏电阻的阻值越大，定值电阻分得电压越小，无法实现1、2两端电压大于，控制开关开启加热系统加热。故B错误；C．定值电阻和热敏电阻串联，温度越低，热敏电阻的阻值越大，热敏电阻分得电压越大，可以实现1、2两端电压大于，控制开关开启加热系统加热。故C正确。故选C。[2]由热敏电阻在不同温度时的阻值表可知，的阻值为由题意可知解得[3]时关闭加热系统，此时热敏电阻阻值为，此时1、2两点间的电压为则1、2两端的电压小于1.8V时，自动关闭加热系统。考向二电表的改装及电流表、电压表内阻的测量2.（2024年安徽卷第12题）某实验小组要将电流表G（铭牌标示：，）改装成量程为1V和3V的电压表，并用标准电压表对其进行校准。选用合适的电源、滑动变阻器、电阻箱、开关和标准电压表等实验器材，按图（1）所示连接电路，其中虚线框内为改装电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（1）开关闭合前，滑片P应移动到________（填“M”或“N”）端。（2）根据要求和已知信息，电阻箱的阻值已调至，则的阻值应调至________。（3）当单刀双掷开关与a连接时，电流表G和标准电压表V的示数分别为I、U，则电流表G的内阻可表示为________。（结果用U、I、、表示）（4）校准电表时，发现改装后电压表的读数始终比标准电压表的读数偏大，经排查发现电流表G内阻的真实值与铭牌标示值有偏差，则只要________即可。（填正确答案标号）A.增大电阻箱的阻值B.减小电阻箱的阻值C.将滑动变阻器的滑片P向M端滑动（5）校准完成后，开关与b连接，电流表G的示数如图（2）所示，此示数对应的改装电压表读数为________V。（保留2...
