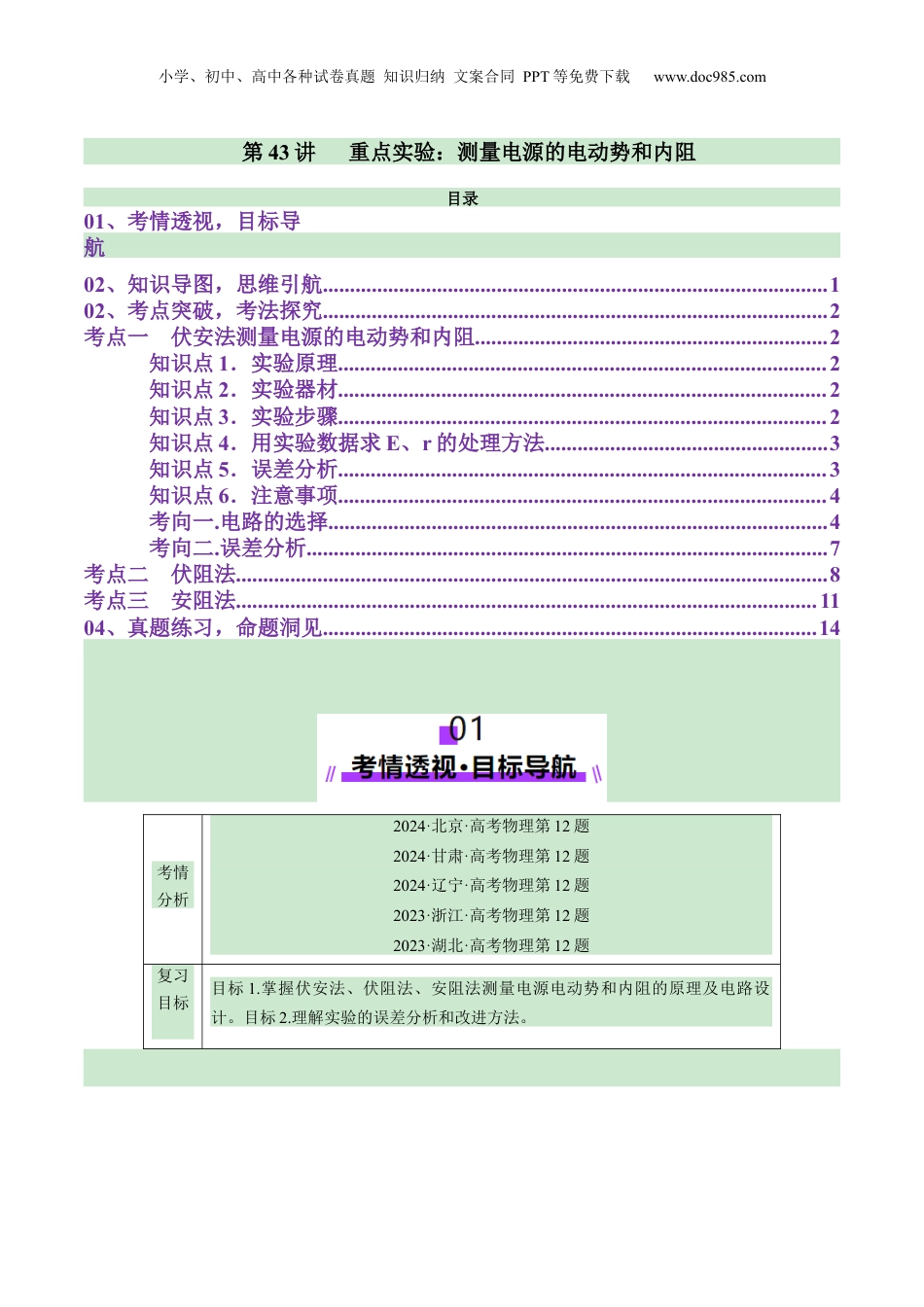

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第43讲重点实验：测量电源的电动势和内阻目录01、考情透视，目标导航02、知识导图，思维引航.............................................................................................102、考点突破，考法探究.............................................................................................2考点一伏安法测量电源的电动势和内阻.................................................................2知识点1．实验原理..........................................................................................2知识点2．实验器材..........................................................................................2知识点3．实验步骤..........................................................................................2知识点4．用实验数据求E、r的处理方法....................................................3知识点5．误差分析..........................................................................................3知识点6．注意事项..........................................................................................4考向一.电路的选择............................................................................................4考向二.误差分析................................................................................................7考点二伏阻法.............................................................................................................8考点三安阻法...........................................................................................................1104、真题练习，命题洞见...........................................................................................14考情分析2024·北京·高考物理第12题2024·甘肃·高考物理第12题2024·辽宁·高考物理第12题2023·浙江·高考物理第12题2023·湖北·高考物理第12题复习目标目标1.掌握伏安法、伏阻法、安阻法测量电源电动势和内阻的原理及电路设计。目标2.理解实验的误差分析和改进方法。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一伏安法测量电源的电动势和内阻知识点1．实验原理闭合电路欧姆定律。知识点2．实验器材电源、电压表、电流表、__________、开关、导线、坐标纸和刻度尺。知识点3．实验步骤(1)电流表用________A的量程，电压表用________V的量程，按电路图连接好电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)把滑动变阻器的滑片移到使阻值最________的一端。(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1)。用同样的方法再测量几组I、U值，填入表格中。(4)断开开关，拆除电路，整理好器材。知识点4．用实验数据求E、r的处理方法(1)列方程求解：由U＝E－Ir得，解得E、r。(2)用作图法处理数据，如图所示。①图线与纵轴交点为E；②图线与横轴交点为I短＝；③图线的斜率的绝对值表示r＝||。知识点5．误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图像时描点不准确。(2)系统误差：①如图甲所示方法a电压表的分流作用造成误差，电压值越大，电压表分流越多，对应的I真与I测的差越大，IV＝。其中U－I图像如图乙所示。结论：E测<E真，r测<r真。方法b等效电源法如图甲所示，E测＝E真<E真，r测＝<r真。②如图丙所示小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com方法a电流表的分压作用造成误差，电流越大，电流表分压越多，对应U真与U测的差越大，UA＝I·RA。其中U－I图像如图丁所示。结论：E测＝E真，r测>r真。方法b等效电源法如图丙所示，E测＝E真，r测＝r＋RA>r真。(3)电路选择：①电源内阻一般较小，选图甲电路误差较小。②当内阻已知时...
