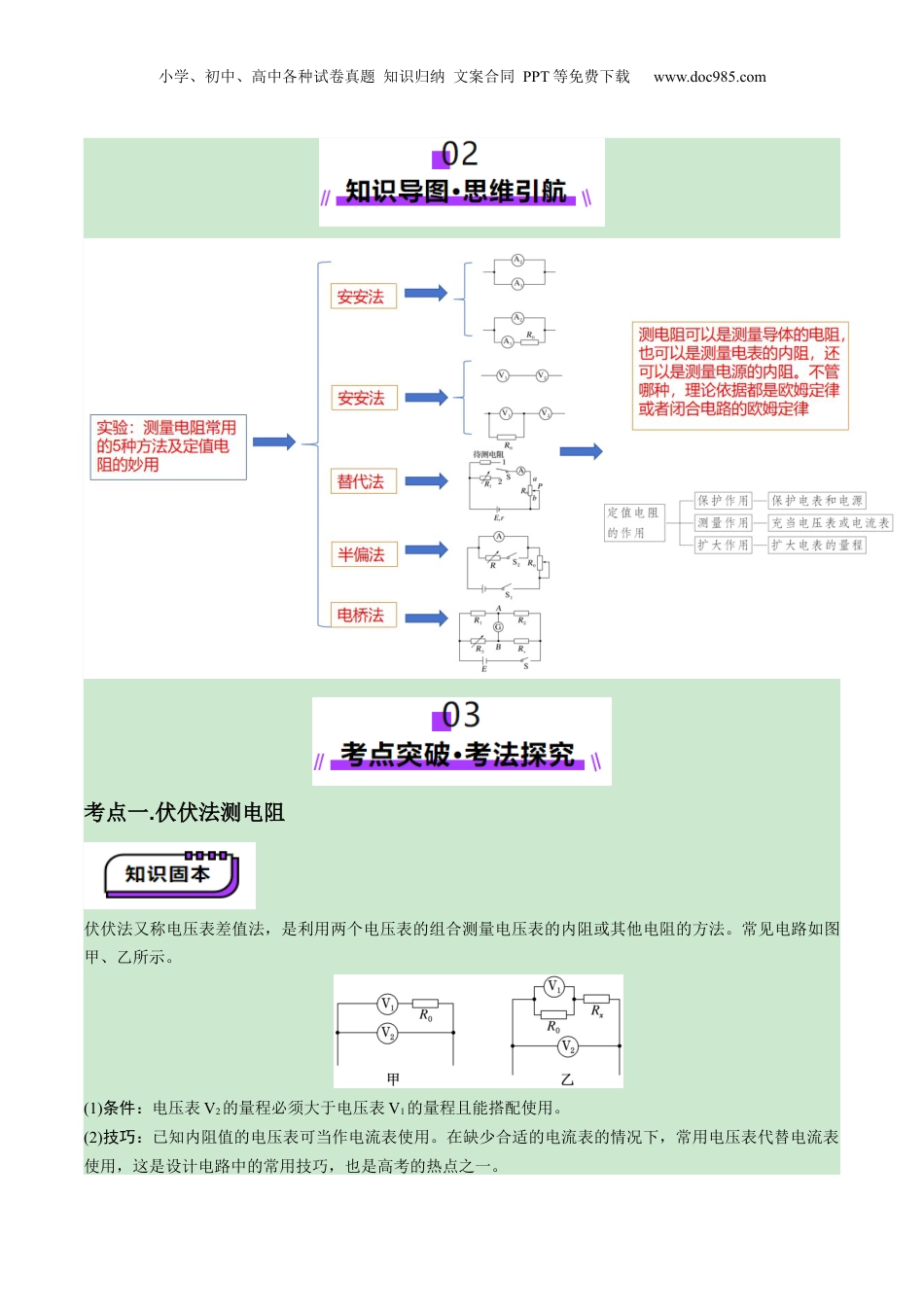

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第45讲创新思维--测量电阻常用的5种方法及定值电阻的妙用目录01、考情透视，目标导航02、知识导图，思维引航..............................................103、考点突破，考法探究..............................................2考点一.伏伏法测电阻.................................................2考点二.安安法测电阻.................................................4考点三.半偏法测电表内阻.............................................5考点四.等效替代法...................................................9考点五.电桥法测电阻................................................12考点六.定值电阻的妙用..............................................13知识点一.放大(或保护)作用..........................................14知识点二.等效于电流表..............................................14知识点三.等效于电压表..............................................1404、真题练习，命题洞见.............................................18考情分析2024·贵州·高考物理第12题2024·河南·高考物理第12题2022·广东·高考物理第12题2023·海南·高考物理第12题2022·全国·高考物理第11题复习目标目标1.掌握等效替代法、伏伏法、安安法、半偏法、电桥法等测电阻的方法并会进行相关实验设计。目标2.理解定值电阻在电学实验电路中有可以作为保护电阻、可以结合电流电压表作为测量电阻、可以扩大电流电压表量程等作用。目标3.会利用定值电阻按照实验要求设计实验电路。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点一.伏伏法测电阻伏伏法又称电压表差值法，是利用两个电压表的组合测量电压表的内阻或其他电阻的方法。常见电路如图甲、乙所示。(1)条件：电压表V2的量程必须大于电压表V1的量程且能搭配使用。(2)技巧：已知内阻值的电压表可当作电流表使用。在缺少合适的电流表的情况下，常用电压表代替电流表使用，这是设计电路中的常用技巧，也是高考的热点之一。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)原理：①图甲中，电压表V1、V2的读数分别为U1、U2，根据电路知识有U2＝U1＋R0，则如果R0已知，可求出电压表V1的内阻r1＝R0；如果r1已知，可以求出R0＝r1。②图乙中，如果电压表V1的内阻r1、电阻R0已知，电压表V1、V2的读数分别为U1、U2，根据电路知识可知流过被测电阻Rx的电流为I＝＋＝，则被阻测电为Rx＝＝。同理，如果R0、Rx为已知，可以由上面的关系求出电压表V1的内阻r1。1.用以下器材可测量电阻Rx的阻值。待测电阻Rx：阻值约为600Ω；电源E：电动势约为6.0V，内阻可忽略不计；电压表V1：量程500mV，内阻r1＝1000Ω；电压表V2：量程6V，内阻r2约为10kΩ；电流表A：量程0.6A，内阻r3约为1Ω；定值电阻R0：R0＝60Ω；滑动变阻器R：最大阻值为150Ω；单刀单掷开关S一个，导线若干。(1)测量中要求两只电表的读数都不小于其量程的，能量多据，在并测组数请实线框中画出测量电阻Rx的实验电路图。(2)若选择测量数据中的一组来计算Rx，则由已知量和测量物理量计算Rx的表达式为Rx＝______，式中各符号的意义是_______________________________________________________________________________________________________________________________。【答案】(1)见解析图(2)U1为电压表V1的读数，U2为电压表V2的读数，r1为电压表V1的内阻，R0为定值电阻的阻值【解析】(1)电路的最大电流约为I＝A＝0.01A，电流表量程太大，可以把电压表V1并联一个定值电阻改装成电流表，改装后的电流表内阻可计算出来，所以改装后的电流表采用内接法，电压表选择V2即可，要求测量多组数据，滑动变阻器需要采用分压接法，电路如图所示。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)由电路图可得，流过被测电阻的电流为I＝＋＝，Rx＝＝，U1为电压表V1的读数，U2为电压表V2的读数，r1为电压表...
