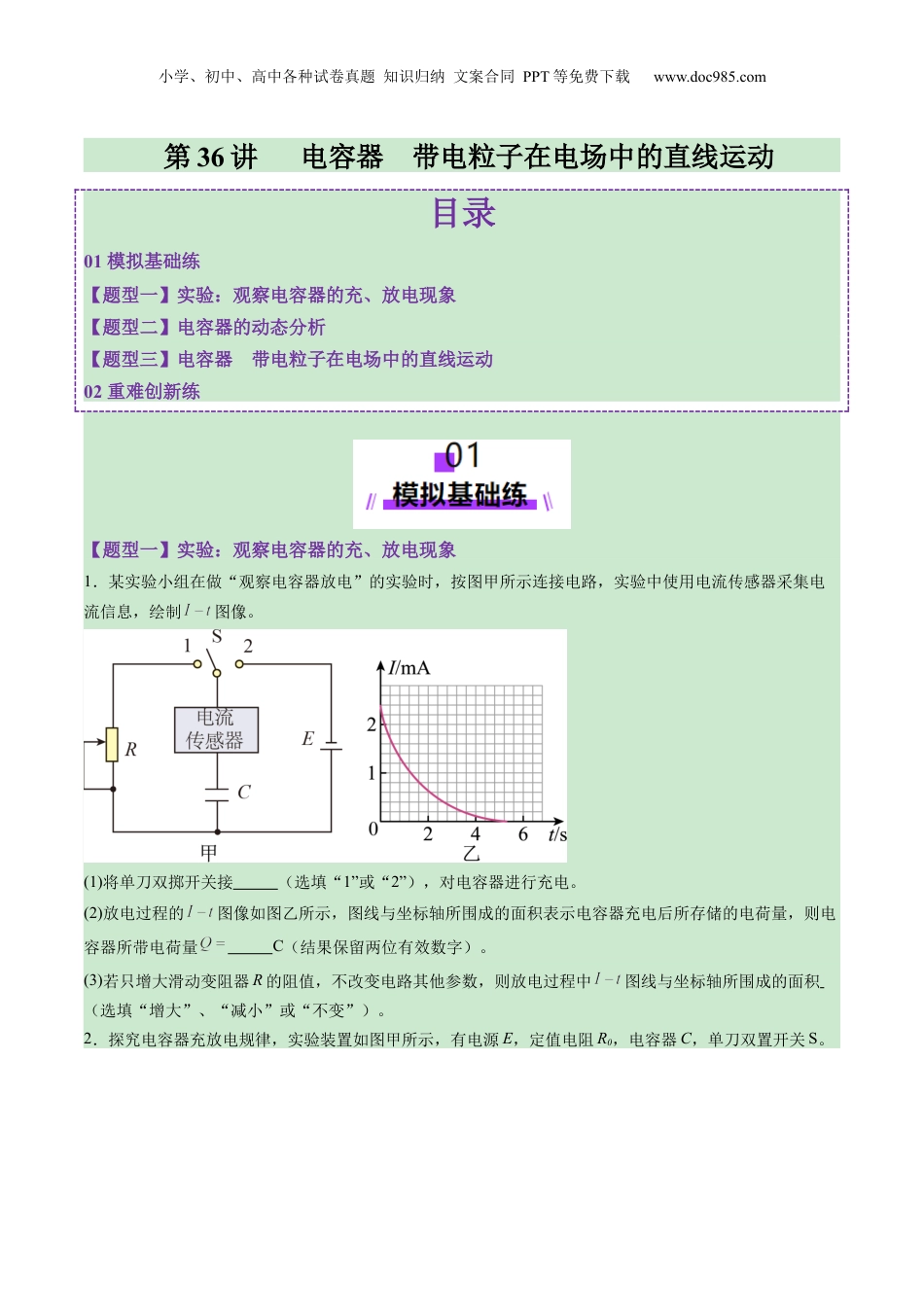

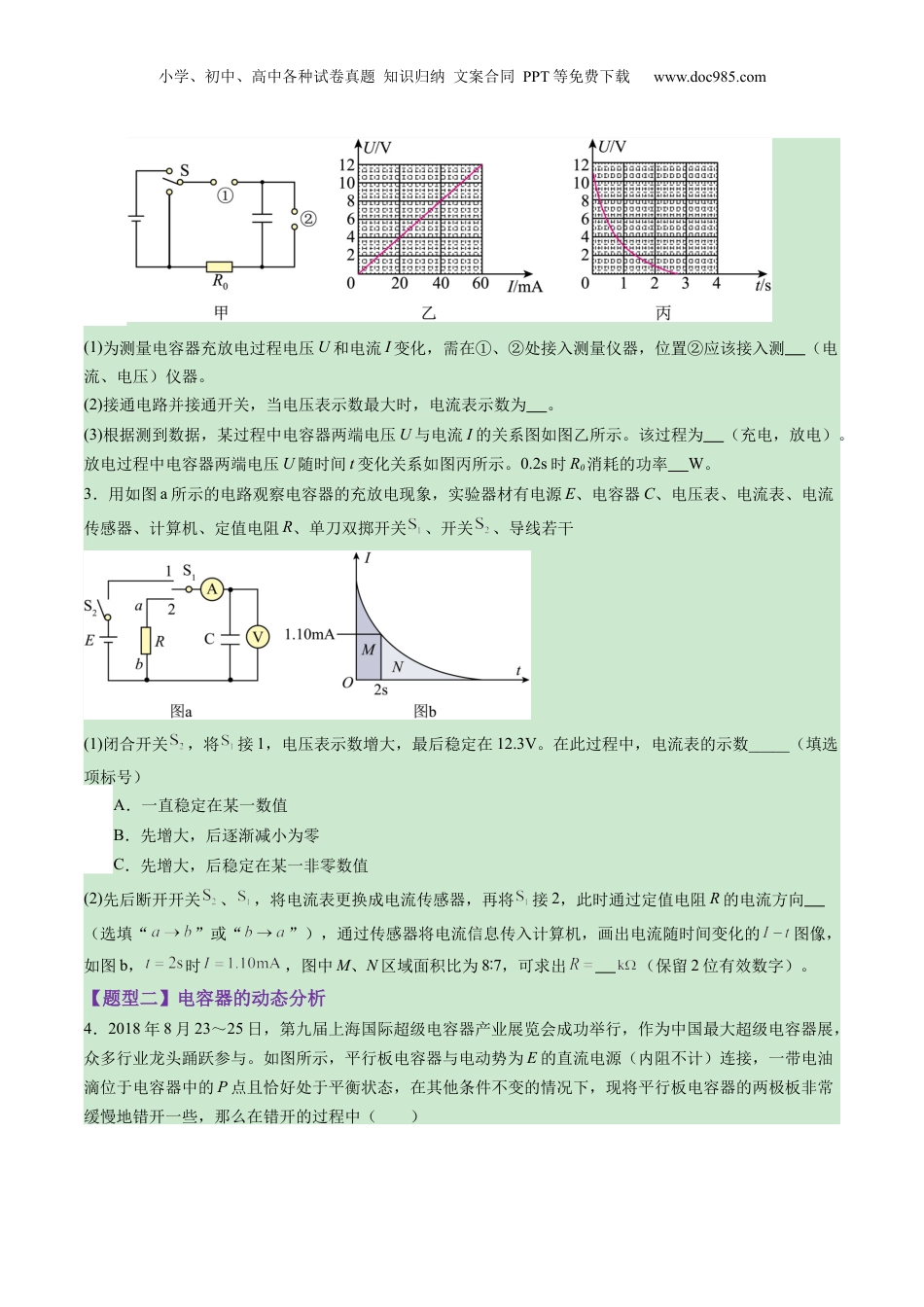

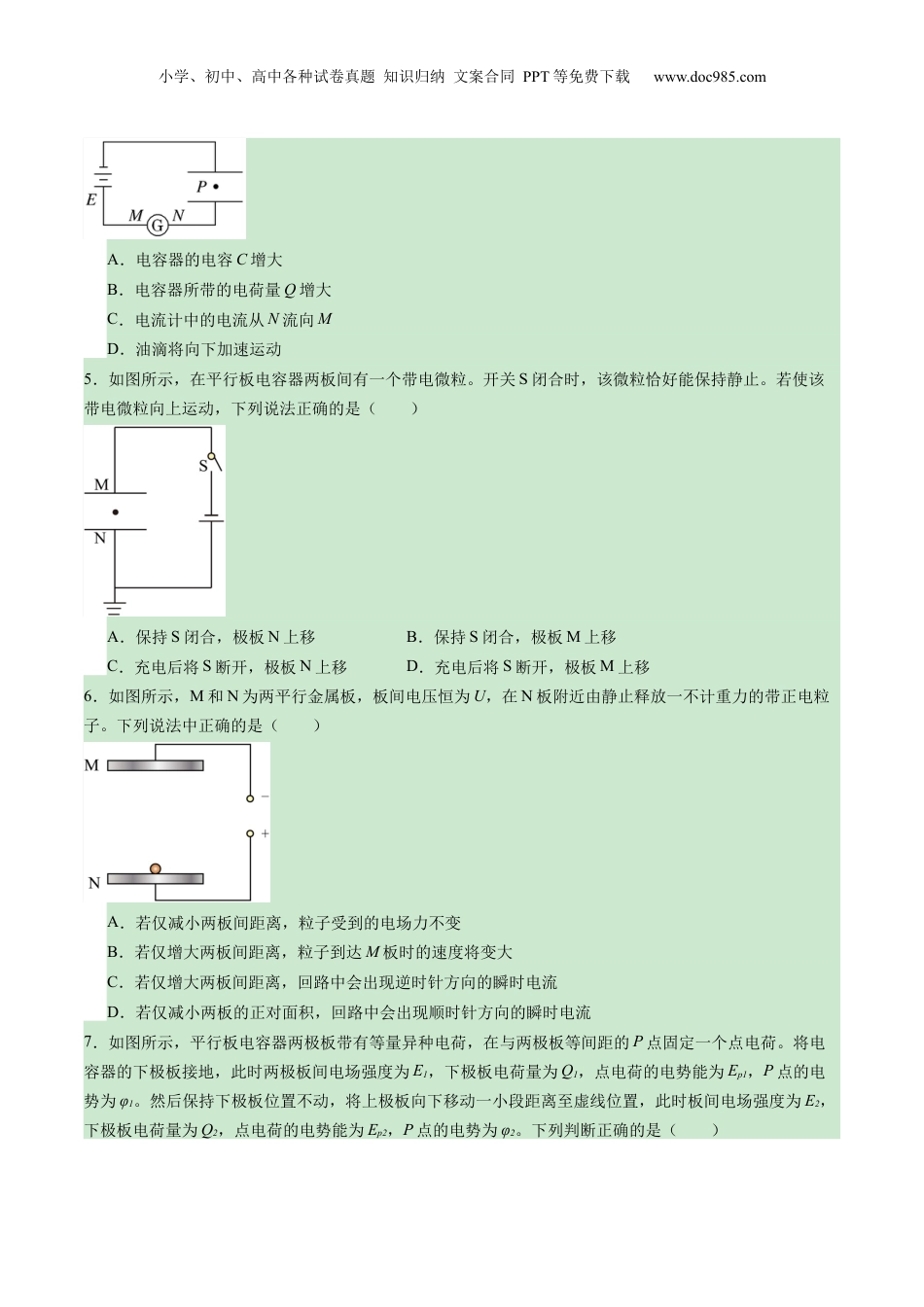

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第36讲电容器带电粒子在电场中的直线运动目录01模拟基础练【题型一】实验：观察电容器的充、放电现象【题型二】电容器的动态分析【题型三】电容器带电粒子在电场中的直线运动02重难创新练【题型一】实验：观察电容器的充、放电现象1．某实验小组在做“观察电容器放电”的实验时，按图甲所示连接电路，实验中使用电流传感器采集电流信息，绘制图像。(1)将单刀双掷开关接（选填“1”或“2”），对电容器进行充电。(2)放电过程的图像如图乙所示，图线与坐标轴所围成的面积表示电容器充电后所存储的电荷量，则电容器所带电荷量C（结果保留两位有效数字）。(3)若只增大滑动变阻器R的阻值，不改变电路其他参数，则放电过程中图线与坐标轴所围成的面积（选填“增大”、“减小”或“不变”）。2．探究电容器充放电规律，实验装置如图甲所示，有电源E，定值电阻R0，电容器C，单刀双置开关S。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)为测量电容器充放电过程电压U和电流I变化，需在①、②处接入测量仪器，位置②应该接入测（电流、电压）仪器。(2)接通电路并接通开关，当电压表示数最大时，电流表示数为。(3)根据测到数据，某过程中电容器两端电压U与电流I的关系图如图乙所示。该过程为（充电，放电）。放电过程中电容器两端电压U随时间t变化关系如图丙所示。0.2s时R0消耗的功率W。3．用如图a所示的电路观察电容器的充放电现象，实验器材有电源E、电容器C、电压表、电流表、电流传感器、计算机、定值电阻R、单刀双掷开关、开关、导线若干(1)闭合开关，将接1，电压表示数增大，最后稳定在12.3V。在此过程中，电流表的示数_____（填选项标号）A．一直稳定在某一数值B．先增大，后逐渐减小为零C．先增大，后稳定在某一非零数值(2)先后断开开关、，将电流表更换成电流传感器，再将接2，此时通过定值电阻R的电流方向（选填“”或“”），通过传感器将电流信息传入计算机，画出电流随时间变化的图像，如图b，时，图中M、N区域面积比为87∶，可求出（保留2位有效数字）。【题型二】电容器的动态分析4．2018年8月23～25日，第九届上海国际超级电容器产业展览会成功举行，作为中国最大超级电容器展，众多行业龙头踊跃参与。如图所示，平行板电容器与电动势为E的直流电源（内阻不计）连接，一带电油滴位于电容器中的P点且恰好处于平衡状态，在其他条件不变的情况下，现将平行板电容器的两极板非常缓慢地错开一些，那么在错开的过程中（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．电容器的电容C增大B．电容器所带的电荷量Q增大C．电流计中的电流从N流向MD．油滴将向下加速运动5．如图所示，在平行板电容器两板间有一个带电微粒。开关S闭合时，该微粒恰好能保持静止。若使该带电微粒向上运动，下列说法正确的是（）A．保持S闭合，极板N上移B．保持S闭合，极板M上移C．充电后将S断开，极板N上移D．充电后将S断开，极板M上移6．如图所示，M和N为两平行金属板，板间电压恒为U，在N板附近由静止释放一不计重力的带正电粒子。下列说法中正确的是（）A．若仅减小两板间距离，粒子受到的电场力不变B．若仅增大两板间距离，粒子到达M板时的速度将变大C．若仅增大两板间距离，回路中会出现逆时针方向的瞬时电流D．若仅减小两板的正对面积，回路中会出现顺时针方向的瞬时电流7．如图所示，平行板电容器两极板带有等量异种电荷，在与两极板等间距的P点固定一个点电荷。将电容器的下极板接地，此时两极板间电场强度为E1，下极板电荷量为Q1，点电荷的电势能为Ep1，P点的电势为φ1。然后保持下极板位置不动，将上极板向下移动一小段距离至虚线位置，此时板间电场强度为E2，下极板电荷量为Q2，点电荷的电势能为Ep2，P点的电势为φ2。下列判断正确的是（）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．B．C．D．8．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电荷量很小）固定在P点，如图所示。E表示极板间的场...
