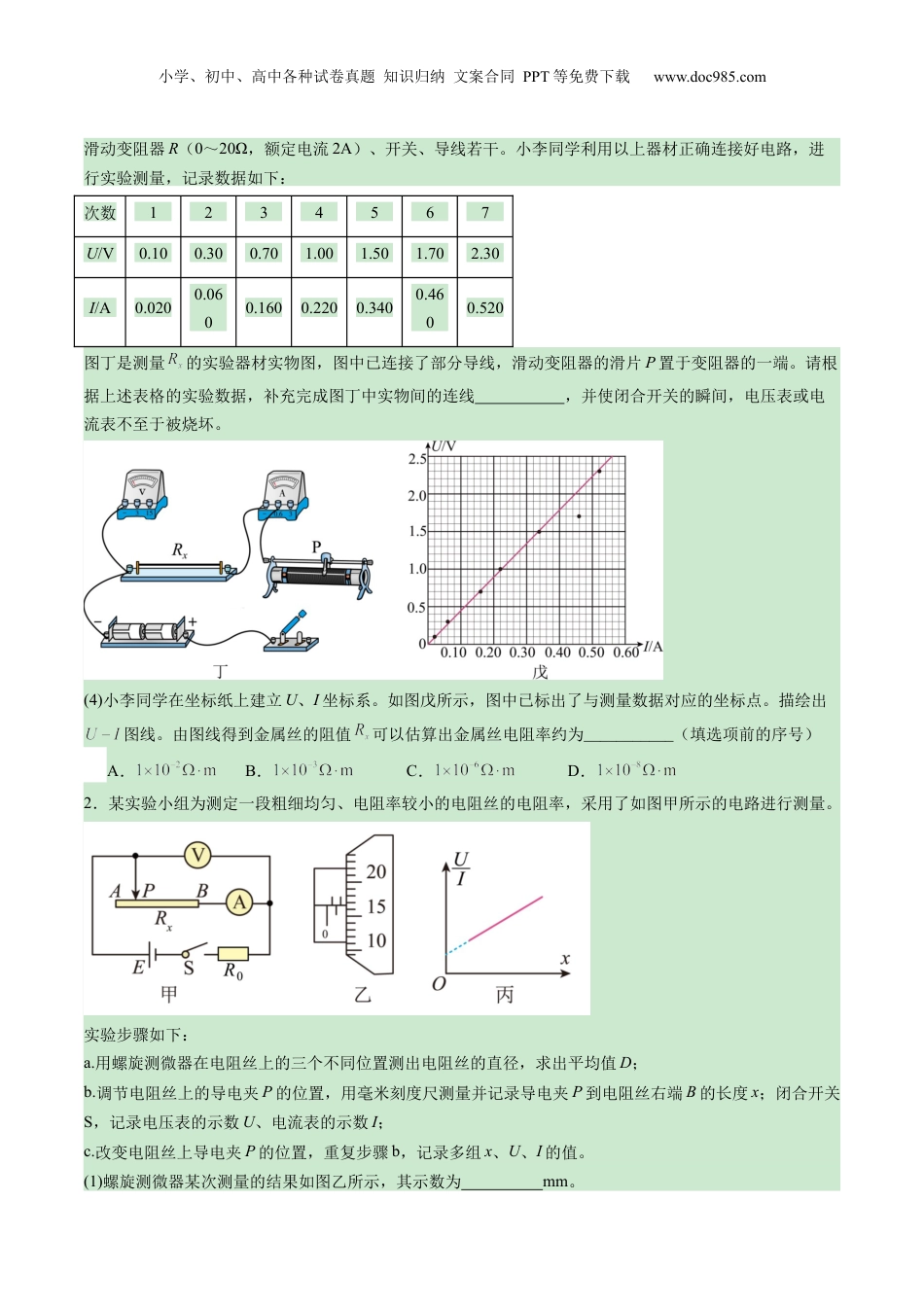

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第42讲重点实验：测量金属丝的电阻率目录01模拟基础练【题型一】教材原型实验【题型二】实验拓展与创新02重难创新练【题型一】教材原型实验1．小李同学在“测定金属的电阻率”实验中。(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数，电流表的示数如图乙所示；将K掷到2，电压表和电流表的读数分别为，．由此可知应采用电流表（填“内”或“外”）接法。(2)完成上述实验后，小李同学进一步尝试用其他方法进行实验：此时所用测量仪器均已校准。待测金属丝接入电路部分的平均长度为50.00cm。如乙图，电流表的读数是A；如丙图，用螺旋测微器测量金属丝的直径mm。(3)用伏安法测金属丝的电阻，实验所用器材为：电池组（电动势3V，内阻约1Ω）、电流表、电压表、小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com滑动变阻器R（0～20Ω，额定电流2A）、开关、导线若干。小李同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：次数1234567U/V0.100.300.701.001.501.702.30I/A0.0200.0600.1600.2200.3400.4600.520图丁是测量的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据上述表格的实验数据，补充完成图丁中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。(4)小李同学在坐标纸上建立U、I坐标系。如图戊所示，图中已标出了与测量数据对应的坐标点。描绘出图线。由图线得到金属丝的阻值可以估算出金属丝电阻率约为___________（填选项前的序号）A．B．C．D．2．某实验小组为测定一段粗细均匀、电阻率较小的电阻丝的电阻率，采用了如图甲所示的电路进行测量。实验步骤如下：a.用螺旋测微器在电阻丝上的三个不同位置测出电阻丝的直径，求出平均值D；b.调节电阻丝上的导电夹P的位置，用毫米刻度尺测量并记录导电夹P到电阻丝右端B的长度x；闭合开关S，记录电压表的示数U、电流表的示数I；c.改变电阻丝上导电夹P的位置，重复步骤b，记录多组x、U、I的值。(1)螺旋测微器某次测量的结果如图乙所示，其示数为mm。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)R0在电路中的作用是。(3)若选用某组U、I值，用算出电阻丝连入电路的电阻Rx，则计算值与真实值相比（填“偏小”“相等”或“偏大”）。(4)根据多组测量得到的实验数据绘出图像如图丙所示，若图线斜率为k，则电阻丝的电阻率（用已知或测量出的物理量的符号表示）；电流表内阻对电阻率的测量（填“有”或“没有”）影响。3．某小组测量一段电阻丝的电阻率，先用欧姆表测出其阻值约为，为了较准确的测量，选用以下仪器：电源（20V，内阻可不计）；滑动变阻器（阻值为）；电流表（0~100mA，内阻约）；电压表（0~15V，内阻约30kΩ）；开关和导线若干。(1)用图甲中的螺旋测微器测量直径，测量结果如图乙所示，直径mm；(2)请根据以下实物图在虚线框内画出对应的电路图；(3)闭合开关前，滑动变阻器的滑片应置于端（填“”或“”）；用刻度尺测量其长度，某次实验电压表的示数为，电流表的示数为，用实验测量的物理量L、d、U、I表示电阻率，则表达式为；(4)不考虑偶然误差，通过该实验测得的电阻率（选填“大于”“等于”或“小于”）真实值。4．在“导体电阻率的测量”实验中，某同学用电流表和电压表测量一金属丝的电阻。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)该同学先用欧姆表“×1”挡粗测该金属丝的电阻，示数如图所示，金属丝电阻。(2)该同学再次设计电路开展测量，并多次测量金属丝直径，要使测量结果准确到0.01mm，应选用的仪器是。（填写器材的名称）(3)该同学选取的电压表和电流表，内阻分别约为6kΩ和0.1Ω。则下列图中符合实验要求且连线正确的是（）A．B．C．D．(4)设计的电路中电流表的接法，主要是为了减小电表内阻对测量结果引起的误差（填“系统”或“偶然”）。(5)将金属...
