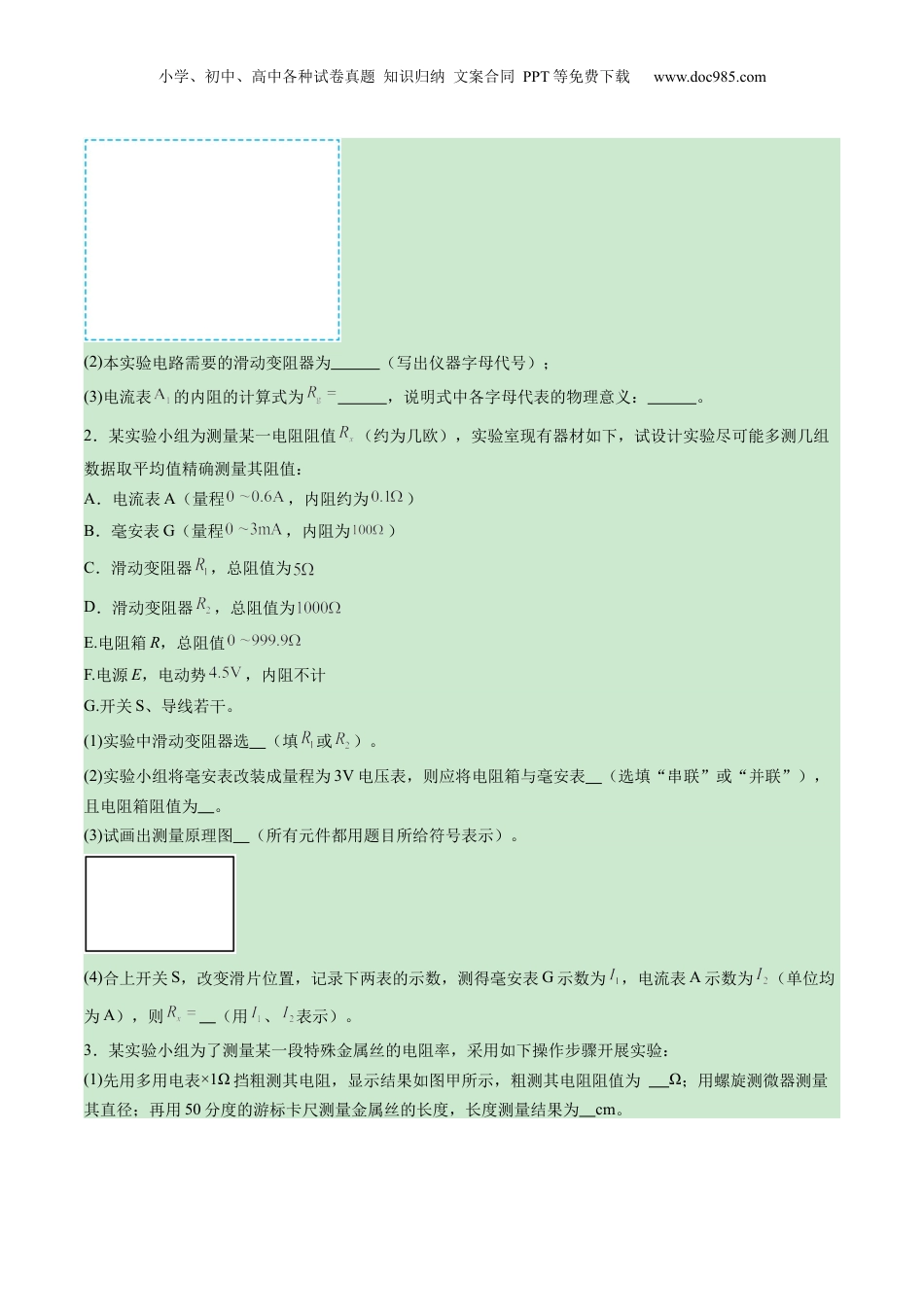

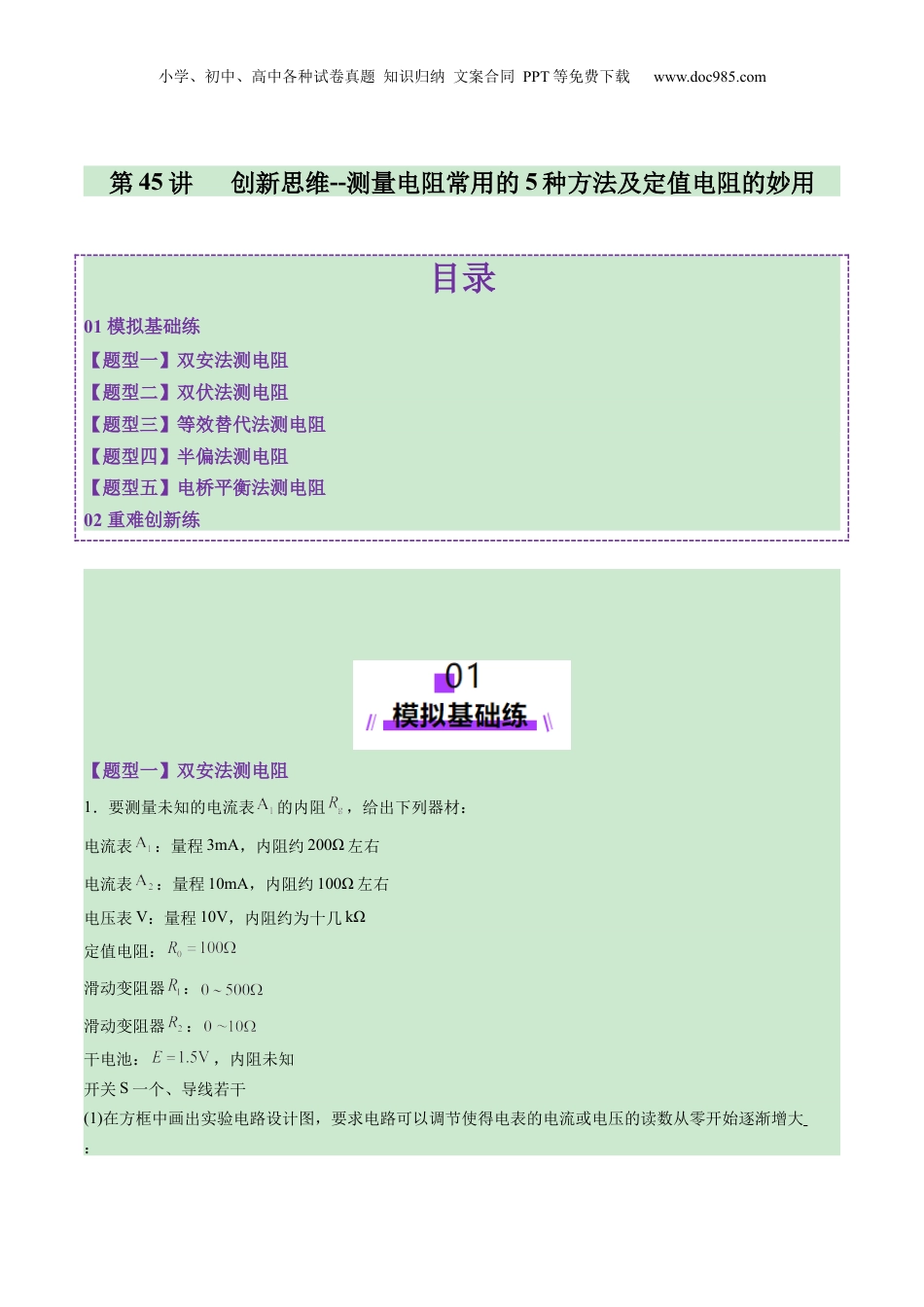

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第45讲创新思维--测量电阻常用的5种方法及定值电阻的妙用目录01模拟基础练【题型一】双安法测电阻【题型二】双伏法测电阻【题型三】等效替代法测电阻【题型四】半偏法测电阻【题型五】电桥平衡法测电阻02重难创新练【题型一】双安法测电阻1．要测量未知的电流表的内阻，给出下列器材：电流表：量程3mA，内阻约200Ω左右电流表：量程10mA，内阻约100Ω左右电压表V：量程10V，内阻约为十几kΩ定值电阻：滑动变阻器：滑动变阻器：干电池：，内阻未知开关S一个、导线若干(1)在方框中画出实验电路设计图，要求电路可以调节使得电表的电流或电压的读数从零开始逐渐增大：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)本实验电路需要的滑动变阻器为（写出仪器字母代号）；(3)电流表的内阻的计算式为，说明式中各字母代表的物理意义：。2．某实验小组为测量某一电阻阻值（约为几欧），实验室现有器材如下，试设计实验尽可能多测几组数据取平均值精确测量其阻值：A．电流表A（量程，内阻约为）B．毫安表G（量程，内阻为）C．滑动变阻器，总阻值为D．滑动变阻器，总阻值为E.电阻箱R，总阻值F.电源E，电动势，内阻不计G.开关S、导线若干。(1)实验中滑动变阻器选（填或）。(2)实验小组将毫安表改装成量程为3V电压表，则应将电阻箱与毫安表（选填“串联”或“并联”），且电阻箱阻值为。(3)试画出测量原理图（所有元件都用题目所给符号表示）。(4)合上开关S，改变滑片位置，记录下两表的示数，测得毫安表G示数为，电流表A示数为（单位均为A），则（用、表示）。3．某实验小组为了测量某一段特殊金属丝的电阻率，采用如下操作步骤开展实验：(1)先用多用电表×1Ω挡粗测其电阻，显示结果如图甲所示，粗测其电阻阻值为Ω；用螺旋测微器测量其直径；再用50分度的游标卡尺测量金属丝的长度，长度测量结果为cm。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)为了减小实验误差，实验过程中要求电流表示数从零开始记录多组数据，除待测金属丝外，实验室还备有的实验器材如下：A．电流表，量程为，内阻B．电流表，量程为，内阻约为1ΩC．电压表，量程为内阻约为1kΩD．定值电阻。E．定值电阻。F．滑动变阻器。，最大阻值为10ΩG．电源（电动势约为15V）H．开关一只，导线若干回答下列问题：①有实验小组选择采用的电路设计如图所示，为提高实验测量的准确度，与电流表串联的电阻R应选择（选填“R1”或“R2”），左端导线a应接（选填“b”或“c”）触点；②实验时测得。示数为，示数为，由此可测得该金属丝的电阻。（用、、或表示）。4．某同学听说一支新HB铅笔笔芯（粗细均匀）的电阻约为，于是就找来一支新HB铅笔，想尽量准小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com确地测出这支铅笔笔芯的电阻，他从实验室找到如下器材：A．电源E：电动势约为3.0V；B．电流表：量程为，内阻；C．电流表：量程为0~10mA，内阻；D．电流表：量程为0~100mA，内阻；E．滑动变阻器：最大阻值为；F．滑动变阻器：最大阻值为；G．电阻箱，最大阻值；H．开关S，导线若干。(1)根据实验室提供的仪器，他设计图所示的电路，图中电流表a应选用，电流表b应选用；滑动变阻器R应选用。（均选填器材前的字母）(2)将电阻箱阻值调成合适的值，调节滑动变阻器的滑片，记录电流表a的示数和电流表b的示数，根据测得的多组数据描绘出图像，图像的斜率为k，则铅笔电阻的阻值（用k，，，或表示）。【题型二】双伏法测电阻5．某兴趣小组根据以下器材想要精确测量电压表的内阻，该电压表量程为3V，内阻大约为2kΩ，除此以外提供的器材有：A．电源E（电动势9V，内阻忽略不计）B．电压表，（量程15V，内阻约为5kΩ）C．滑动变阻器（阻值范围为0~10Ω）D．定值电阻E.定值电阻F.开关一个，导线若干(1)实验过程中为了减小实验误差，需多次测量且要求电表示数至少要达到量程的，则定值电阻应该选小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（填器...
