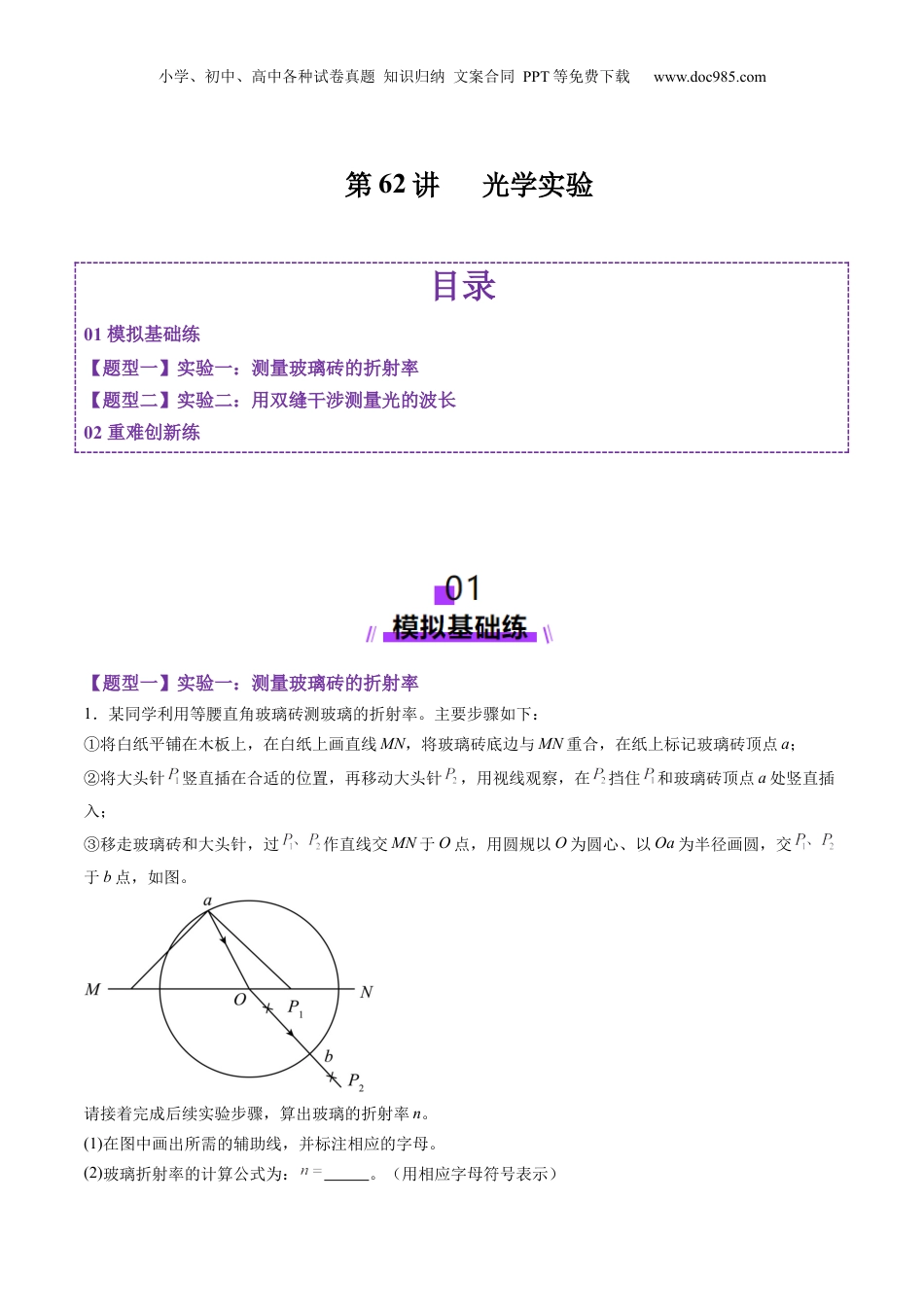

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第62讲光学实验目录01模拟基础练【题型一】实验一：测量玻璃砖的折射率【题型二】实验二：用双缝干涉测量光的波长02重难创新练【题型一】实验一：测量玻璃砖的折射率1．某同学利用等腰直角玻璃砖测玻璃的折射率。主要步骤如下：①将白纸平铺在木板上，在白纸上画直线MN，将玻璃砖底边与MN重合，在纸上标记玻璃砖顶点a；②将大头针竖直插在合适的位置，再移动大头针，用视线观察，在挡住和玻璃砖顶点a处竖直插入；③移走玻璃砖和大头针，过作直线交MN于O点，用圆规以O为圆心、以Oa为半径画圆，交于b点，如图。请接着完成后续实验步骤，算出玻璃的折射率n。(1)在图中画出所需的辅助线，并标注相应的字母。(2)玻璃折射率的计算公式为：。（用相应字母符号表示）小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)请提出一条减少实验误差的方案：。2．某同学利用激光测量半圆柱体玻璃砖的折射率，具体步骤如下：①平铺白纸，用铅笔画两条互相垂直的直线和，交点为O。将半圆柱体玻璃砖的平直边紧贴，并使其圆心位于O点，画出玻璃砖的半圆弧轮廓线，如图（a）所示。②将一细激光束沿CO方向以某一入射角射入玻璃砖，记录折射光线与半圆弧的交点M。③拿走玻璃砖，标记CO光线与半圆弧的交点P。④分别过M、P作BB'的垂线、，、是垂足，并用米尺分别测量、的长度x和y。⑤改变入射角，重复步骤②③④，得到多组x和y的数据。根据这些数据作出图像，如图（b）所示。(1)关于该实验，下列说法正确的是_____（单选，填标号）。A．入射角越小，误差越小B．激光的平行度好，比用插针法测量更有利于减小误差C．选择圆心O点作为入射点，是因为此处的折射现象最明显(2)根据图像，可得玻璃砖的折射率为（保留三位有效数字）。(3)若描画的半圆弧轮廓线半径略大于玻璃砖的实际半径，则折射率的测量结果（填“偏大”“偏小”）3．某小组用“插针法”测平行玻璃砖的折射率，如图已确定好入射方向，AO与玻璃砖界面aa′的夹角为α，插了两枚大头针P1和P2，1、2、3、4分别是四条直线。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)在bb′侧调整观察视线，另两枚大头针P3和P4可能插在线上（选填：“1”“2”“3”或“4”）；(2)实验中画出入射点与出射点的连线，并测得连线与玻璃砖界面aa′的夹角为β，则玻璃砖的折射率n＝；(3)若描出玻璃砖两边界线aa′、bb′后，不小心将玻璃砖沿OA方向平移了一些再进行实验，则折射率的测量值将（选填“偏大”“不变”或“偏小”）。4．如图甲所示，某同学通过实验测定半径为R的半圆柱形玻璃砖的折射率n，实验步骤如下：（）a．把玻璃砖放到白纸上，使其直径与AB边重合，圆心与O点重合b．取走玻璃砖，画出入射光线和出射光线延长线的交点与圆心O的连线c．在水平放置的木板上铺一张白纸，用图钉固定d．计算每次入射角和折射角的正弦值，建立直角坐标系，作出sini-sinr的关系图线，如图乙所示e．用激光沿平行于OC方向射向直径面上的D点，用插针法确定出射光线通过直线OC上的F点f．改变激光入射点D的位置，重复实验g．用刻度值和铅笔画一条直线AB，再在合适的位置做AB的垂线OC，相交于O点(1)实验步骤的正确顺序为。(2)该半圆柱形玻璃砖的折射率n=。(3)O、D两点之间的距离L与半径R的比值时，恰好没有光线从球面射出。5．某实验小组要测量一半圆形玻璃砖的折射率。他们先在平铺的白纸上画出半圆形玻璃砖的直径ab和圆心O，过O点画法线，并画出一条入射光线cO，cO与法线的夹角为30°。将半圆形玻璃砖沿着直径放好，紧贴b点放置与法线平行的光屏，如图1所示。现用一红色激光笔沿着cO方向射入一束光，在光屏上的P点出现一个光斑。用刻度尺测出玻璃砖的半径为R，。(1)玻璃砖的折射率；（结果用分数表示）(2)若实验过程中，实验小组的同学不小心将玻璃砖向左下方平移，但入射光线仍能通过玻璃砖的圆心，如小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图2所示。在光屏上出现一个光斑，小组同学将此光斑仍记作P点，并在白纸...
