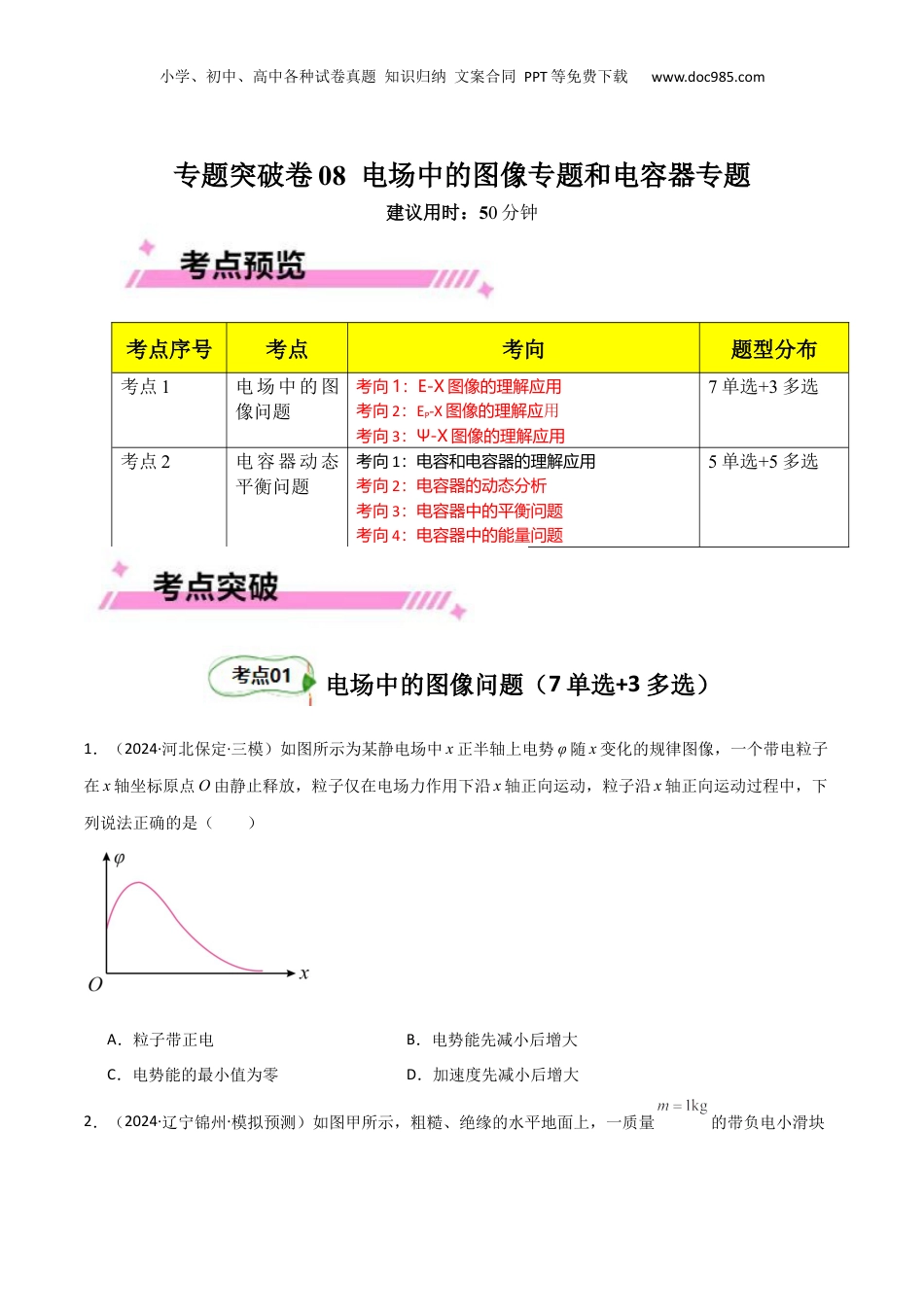

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题突破卷08电场中的图像专题和电容器专题建议用时：50分钟考点序号考点考向题型分布考点1电场中的图像问题考向1：E-X图像的理解应用考向2：EP-X图像的理解应用考向3：Ψ-X图像的理解应用7单选+3多选考点2电容器动态平衡问题考向1：电容和电容器的理解应用考向2：电容器的动态分析考向3：电容器中的平衡问题考向4：电容器中的能量问题5单选+5多选电场中的图像问题（7单选+3多选）1．（2024·河北保定·三模）如图所示为某静电场中x正半轴上电势φ随x变化的规律图像，一个带电粒子在x轴坐标原点O由静止释放，粒子仅在电场力作用下沿x轴正向运动，粒子沿x轴正向运动过程中，下列说法正确的是（）A．粒子带正电B．电势能先减小后增大C．电势能的最小值为零D．加速度先减小后增大2．（2024·辽宁锦州·模拟预测）如图甲所示，粗糙、绝缘的水平地面上，一质量的带负电小滑块小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（可视为质点）在处以的初速度沿x轴正方向运动，滑块与地面间的动摩擦因数。在及处有两个电性未知，电荷量分别为、的场源点电荷，滑块在不同位置所具有的电势能如图乙所示，P点是图线最低点，虚线AB是图像在处的切线，，下列说法正确的是（）A．滑块在处所受合外力小于0.5NB．两场源电荷均带负电，且C．滑块向右一定可以经过处的位置D．滑块向右运动过程中，速度始终减小3．（2024·湖南衡阳·模拟预测）某静电场沿x轴分布，其电势φ随x变化规律如图所示，x轴上a、b两点切线斜率的绝对值，下列说法正确的是（）A．a点场强大小小于b点的B．同一电荷在a点受到的电场力大小可能等于在b点的C．同一正电荷在a点的电势能大于在b点的电势能D．将一负电荷从a点移到b点，电场力做正功小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com4．（2024·四川成都·模拟预测）如图所示是电视机显像管主聚焦电场中的电场线分布图，中间一根电场线是直线，电子从O点由静止开始只在电场力作用下运动到A点。取O点为坐标原点，沿直线向右为x轴正方向，在此过程中，关于电子运动速度v随时间t的变化图线，运动径迹上电势、加速度a、电子动能Ek随位移x的变化图线，下列一定不正确的是（）A．B．C．D．5．（2024·四川眉山·模拟预测）如图所示为一静电场中沿x轴方向的电势随x变化的图像，现将一质量为m、带电荷量绝对值为q的点电荷由O点沿x轴正方向发出，点电荷初速度大小为，整个运动过程中点电荷只受电场力的作用。则（）A．在x轴上，由O点到处的电场强度逐渐减小B．正电荷在O点处的电势能等于在处的电势能小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC．如果点电荷带负电，当时点电荷运动到处速度减为0D．如果点电荷带正电，点电荷在处的电势能为6．（2024·重庆·模拟预测）取无穷远处电势为0，在x轴上固定有两个点电荷，x轴负半轴上电势随位置的分布如图所示，已知在处图像的切线平行于x轴，则（）A．在x轴负半轴上，x₁处的电场强度最大B．两点电荷可能带同种电荷C．将负试探电荷沿+x方向移动到x₁处，电场力做负功D．两点电荷中正电荷的电荷量大于负电荷的电荷量7．（2023·吉林白山·二模）空间中一静电场的电场强度E在x轴上分布情况如图所示，其中图像关于E轴对称，x轴上的A、B两点关于原点O对称。一电子仅在电场力的作用下从静止开始，由A点沿轴运动到B点。下列说法正确的是（）A．x轴上的电场强度方向沿x轴正方向B．A、B两点的电势相等C．电子从A点运动到B点的过程中，电子的加速度先增大后减小D．电子从A点运动到B点的过程中，其所受电场力先做负功再做正功8．（2024·山东·模拟预测）点电荷A、B分别固定在x轴上和处，规定无穷远处电势为零，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comx轴正半轴上电势与位置坐标的关系图像如图所示。则（）A．点电荷A、B带电荷量大小之比为1：2B．除无穷远处，x轴上有3处电势为零的点C．除无穷远处，x轴上只有1处场强为零的点D．从处静止释放的负试...
