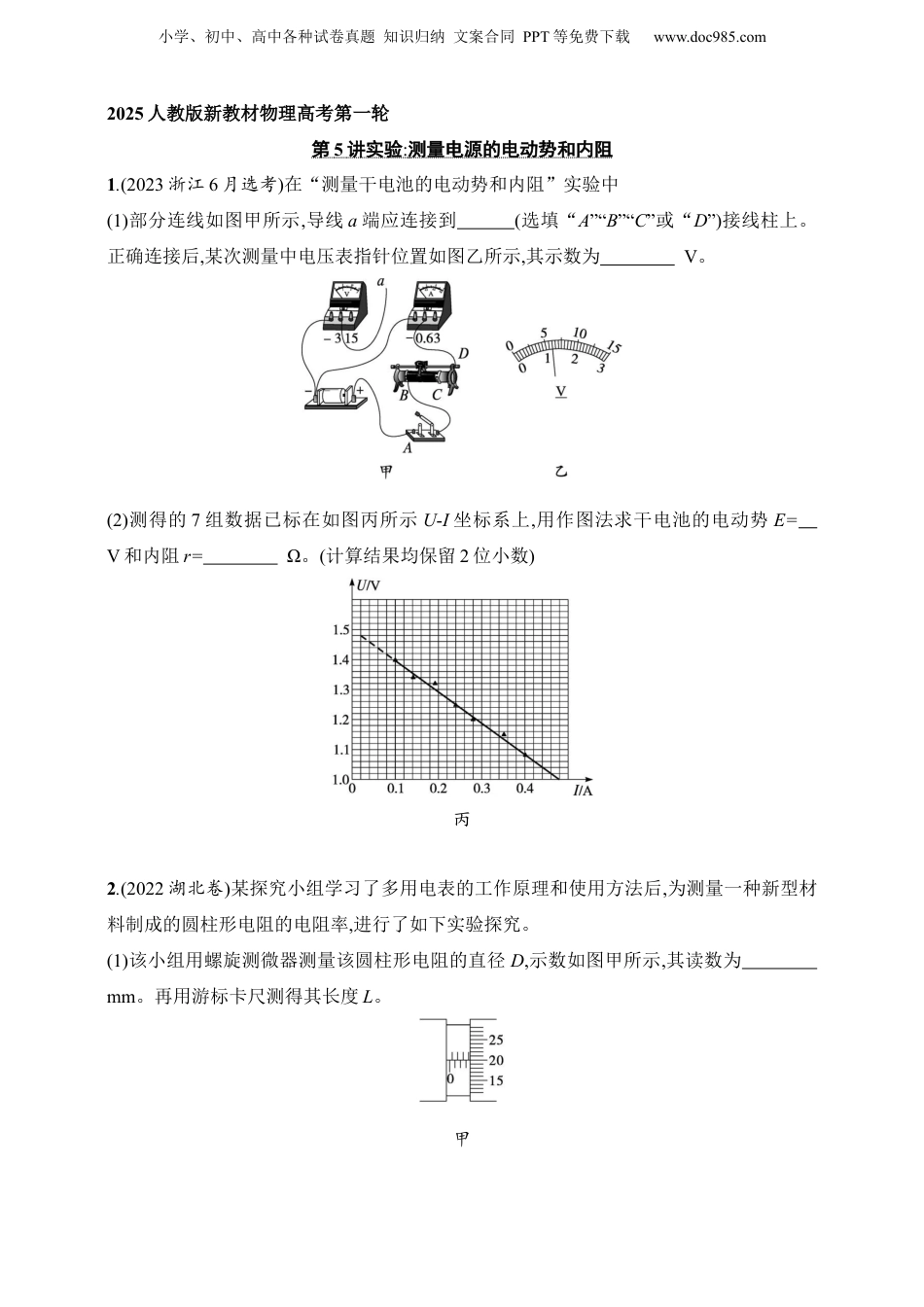

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第5讲实验:测量电源的电动势和内阻1.(2023浙江6月选考)在“测量干电池的电动势和内阻”实验中(1)部分连线如图甲所示,导线a端应连接到(选填“A”“B”“C”或“D”)接线柱上。正确连接后,某次测量中电压表指针位置如图乙所示,其示数为V。(2)测得的7组数据已标在如图丙所示U-I坐标系上,用作图法求干电池的电动势E=V和内阻r=Ω。(计算结果均保留2位小数)丙2.(2022湖北卷)某探究小组学习了多用电表的工作原理和使用方法后,为测量一种新型材料制成的圆柱形电阻的电阻率,进行了如下实验探究。(1)该小组用螺旋测微器测量该圆柱形电阻的直径D,示数如图甲所示,其读数为mm。再用游标卡尺测得其长度L。甲小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com乙(2)该小组用如图乙所示的电路测量该圆柱形电阻Rx的阻值。图乙中电流表量程为0~0.6A、内阻为1.0Ω,定值电阻R0的阻值为20.0Ω,电阻箱R的最大阻值为999.9Ω。首先将S2置于位置1,闭合S1,多次改变电阻箱R的阻值,记下电流表的对应读数I,实验数据见下表。R/ΩI/A1I/A-15.00.4142.4210.00.3522.8415.00.3083.2520.00.2723.6825.00.2444.1030.00.2224.50根据表中数据,在图丙中绘制出1I-R图像。再将S2置于位置2,此时电流表读数为0.400A。根据图丙中的图像可得Rx=Ω(结果保留2位有效数字)。最后可由表达式ρ=(用D、L、Rx表示)得到该圆柱形电阻的电阻率。丙(3)该小组根据图乙的电路和图丙的1I-R图像,还可以求得电源电动势E=V,内阻r=Ω。(结果均保留2位有效数字)(4)持续使用后,电源电动势降低、内阻变大。若该小组再次将此圆柱形电阻连入此装置,小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com测得电路的电流,仍根据原来描绘的图丙的图像得到该圆柱形电阻的测量值会(选填“偏大”“偏小”或“不变”)。3.某同学为了精确测量一节干电池的电动势和内阻,设计了如图甲所示的电路。甲实验室为其提供的实验器材如下:①电压表V(量程0~1.0V,内阻RV=10kΩ)②定值电阻R1=10kΩ③定值电阻R2=20kΩ④电阻箱R3(0~99.9Ω)⑤开关S和导线若干回答下列问题:(1)由于电压表的量程较小,需将电压表改装成量程为0~2V的电压表,需(选填“串”或“并”)联一定值电阻,该定值电阻应选择(填器材的符号);(2)实验时,将开关闭合,调节电阻箱的阻值,记录多组电压表的示数U以及对应的电阻箱的阻值R,然后根据记录的数据描绘出1U−1R的图像,如图乙所示,已知描绘图像时忽略了电压表的分流作用,若该图像的纵截距为b,斜率为k,则电源的电动势E=,电源的内阻r=;乙(3)如果不能忽略电压表的分流作用,则(2)中获得的电源内阻的测量值(选填“大于”“等于”或“小于”)真实值。4.(2024四川成都模拟)在有光照时,太阳能电池利用半导体“PN结”受光照射时的光伏效应发电,将光能转化为电能,可以视为一个电源。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com某实验小组想用伏安法测量光照一定的情况下(电动势不变)某太阳能电池的电动势E(约3V)和内阻r(5Ω<r<20Ω),所提供的器材有:A.电压表V1:量程0~3V,内阻约3kΩB.电压表V2:量程0~15V,内阻约15kΩC.电流表A1:量程0~300mA,内阻约0.3ΩD.电流表A2:量程0~3A,内阻约0.03ΩE.滑动变阻器R:最大阻值为50ΩF.开关和导线若干(1)为使测量结果尽量准确,能采集多组实验数据且便于实验操作,电流表应选,电压表应选。(均填器材前的字母)(2)将图甲所示的器材符号连线,画出实验电路原理图。甲(3)实验小组调节滑动变阻器测得多组电压和电流数据,并在坐标纸上描绘出光照一定情况下(电动势不变),电池的路端电压U与电流I的关系如图乙所示,他们发现当电流0≤I≤150mA时,U与I成线性关系。则该电池的电动势E=V,在满足U与I成线性关系的条件下,该电池的内阻r=Ω。(均保留2位有效数字)乙(4)在实验设定的光照下,在满足U与I成线性关系的条件下,该电池的最大输出功率为Pmax=W(保留2位有效数字)。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com参考答案第5讲实验:测量电...
