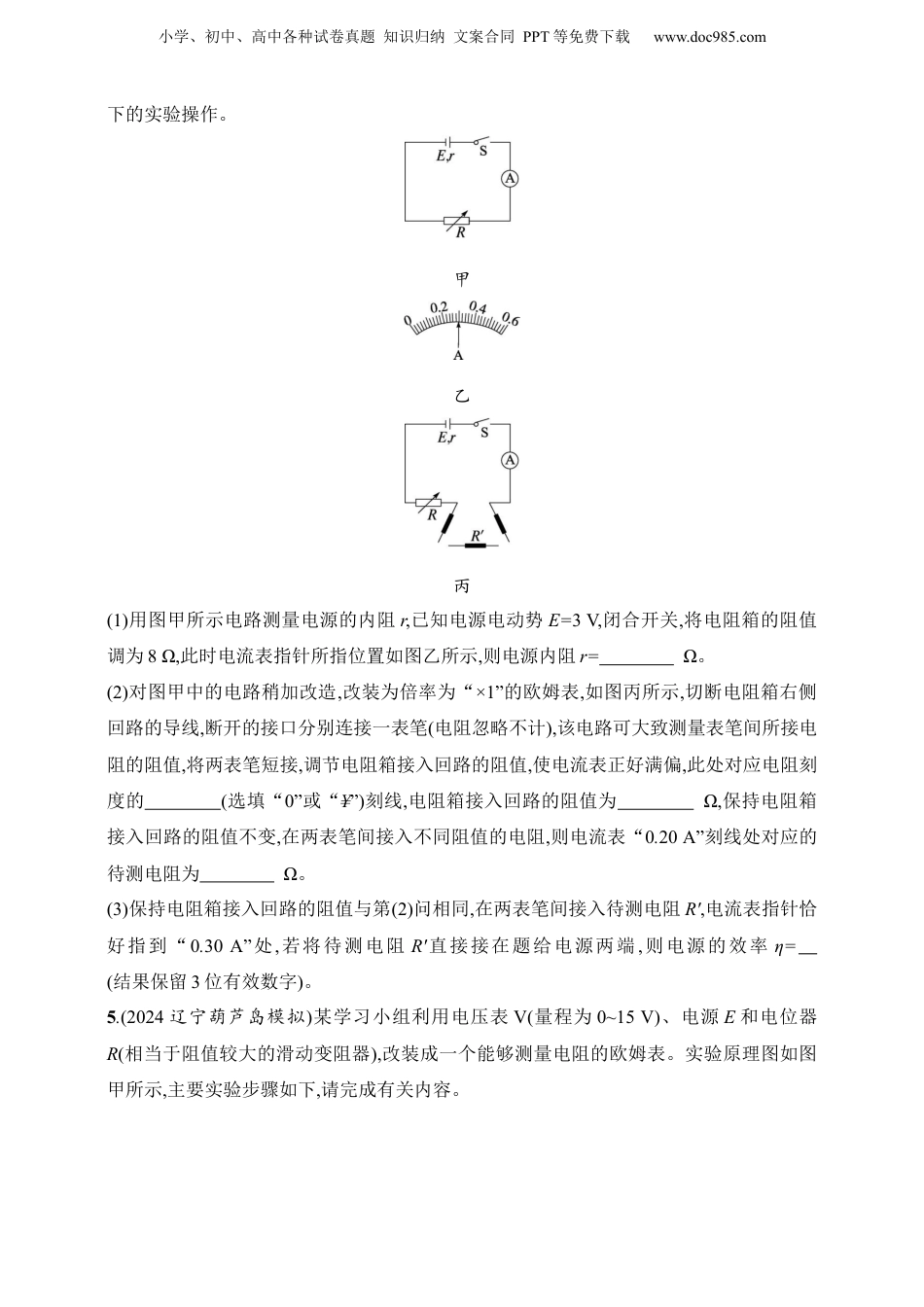

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2025人教版新教材物理高考第一轮第6讲实验:用多用电表测量电学中的物理量1.电流表G1的量程为0~5mA,内阻为290Ω。把它改装成如图所示的一个多量程多用电表,电流和电压的测量都各有两个量程。当开关S接到1或2位置时为电流挡,其中小量程为0~10mA,大量程为0~100mA。(1)对于此多用电表,当开关S接到位置6时是挡;开关S接到位置5时的量程比接到位置6时的量程(选填“大”或“小”)。(2)开关S接位置(选填“1”或“2”)时是小量程的电流挡,图中电阻R2=Ω。(3)已知图中的电源E'的电动势为9V,短接A、B表笔进行欧姆调零后,此欧姆挡的内阻为Ω。现用该挡测一未知电阻的阻值,指针偏转到电流表G1满刻度的35处,则该未知电阻的阻值为Ω。2.(2024山东泰安模拟)某物理兴趣小组设计了一个如图所示的多用电表电路图。如图所示,已知表头G的满偏电流为Ig=30mA,内阻Rg=90Ω。定值电阻R1=10Ω。电源电动势E=12V,内阻r=2Ω,电阻箱R2和R3的调节范围都是0~999.9Ω。(1)与多用电表B端相连的是(选填“红”或“黑”)表笔。(2)选择开关置于1位置,闭合开关S,电流表的量程为mA,保持S闭合,选择开关置于3位置,将其改装为量程0~60V的电压表,电阻箱R3应调节为Ω。(3)选择开关置于2位置,通过开关S的通断可以实现欧姆表“×1”与“×10”两种倍率,则小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(选填“闭合”或“断开”)开关S,欧姆表为“×1”倍率。将欧姆表切换至“×10”倍率,红、黑表笔短接进行欧姆调零,将某一待测电阻接在红黑表笔之间,当表头G的指针偏转角度为满量程的23时,待测电阻为Ω。3.某同学利用一个多用电表(表盘如图乙所示)测量一个内阻Rg约100Ω、满偏电流Ig=100mA的电流表的内阻,主要步骤如下:(1)欧姆挡的选择开关拨至倍率(选填“×1”“×10”或“×100”)挡,先将红、黑表笔短接调零后,将多用电表中“黑表笔”接到电流表(选填“+”或“-”)接线柱上,“红表笔”接另一个接线柱;甲乙丙(2)多用电表表盘中的指针和电流表表盘指针所指位置如图乙、丙所示,该同学读出欧姆表的读数为Ω,这时电流表的读数为mA;(3)测量结束后,将选择开关拨到OFF挡;(4)通过进一步分析还可得到多用电表内部电池的电动势为V。4.(2023广西钦州模拟)某实验小组的同学用量程为0~0.6A、内阻为1Ω的电流表进行如小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com下的实验操作。甲乙丙(1)用图甲所示电路测量电源的内阻r,已知电源电动势E=3V,闭合开关,将电阻箱的阻值调为8Ω,此时电流表指针所指位置如图乙所示,则电源内阻r=Ω。(2)对图甲中的电路稍加改造,改装为倍率为“×1”的欧姆表,如图丙所示,切断电阻箱右侧回路的导线,断开的接口分别连接一表笔(电阻忽略不计),该电路可大致测量表笔间所接电阻的阻值,将两表笔短接,调节电阻箱接入回路的阻值,使电流表正好满偏,此处对应电阻刻度的(选填“0”或“¥”)刻线,电阻箱接入回路的阻值为Ω,保持电阻箱接入回路的阻值不变,在两表笔间接入不同阻值的电阻,则电流表“0.20A”刻线处对应的待测电阻为Ω。(3)保持电阻箱接入回路的阻值与第(2)问相同,在两表笔间接入待测电阻R',电流表指针恰好指到“0.30A”处,若将待测电阻R'直接接在题给电源两端,则电源的效率η=(结果保留3位有效数字)。5.(2024辽宁葫芦岛模拟)某学习小组利用电压表V(量程为0~15V)、电源E和电位器R(相当于阻值较大的滑动变阻器),改装成一个能够测量电阻的欧姆表。实验原理图如图甲所示,主要实验步骤如下,请完成有关内容。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com甲乙(1)按照实验原理图连接电路,先把电位器R的滑片P调到(选填“a”或“b”)端,将红、黑表笔短接,调节滑片P使电压表满偏;(2)保持电位器R的滑片P不动,在红、黑表笔间接入电阻箱,调节电阻箱的阻值,当电压表半偏时,电阻箱的示数如图乙所示,读出电阻箱的阻值R0=Ω;(3)在红、黑表笔间接入待测电阻,若电压表的示数为U,已知电压表的满偏电压为Um,把电压表的示数标为待测电阻的阻值Rx,换算公式是Rx=(用Um、U和R0表示)。...
