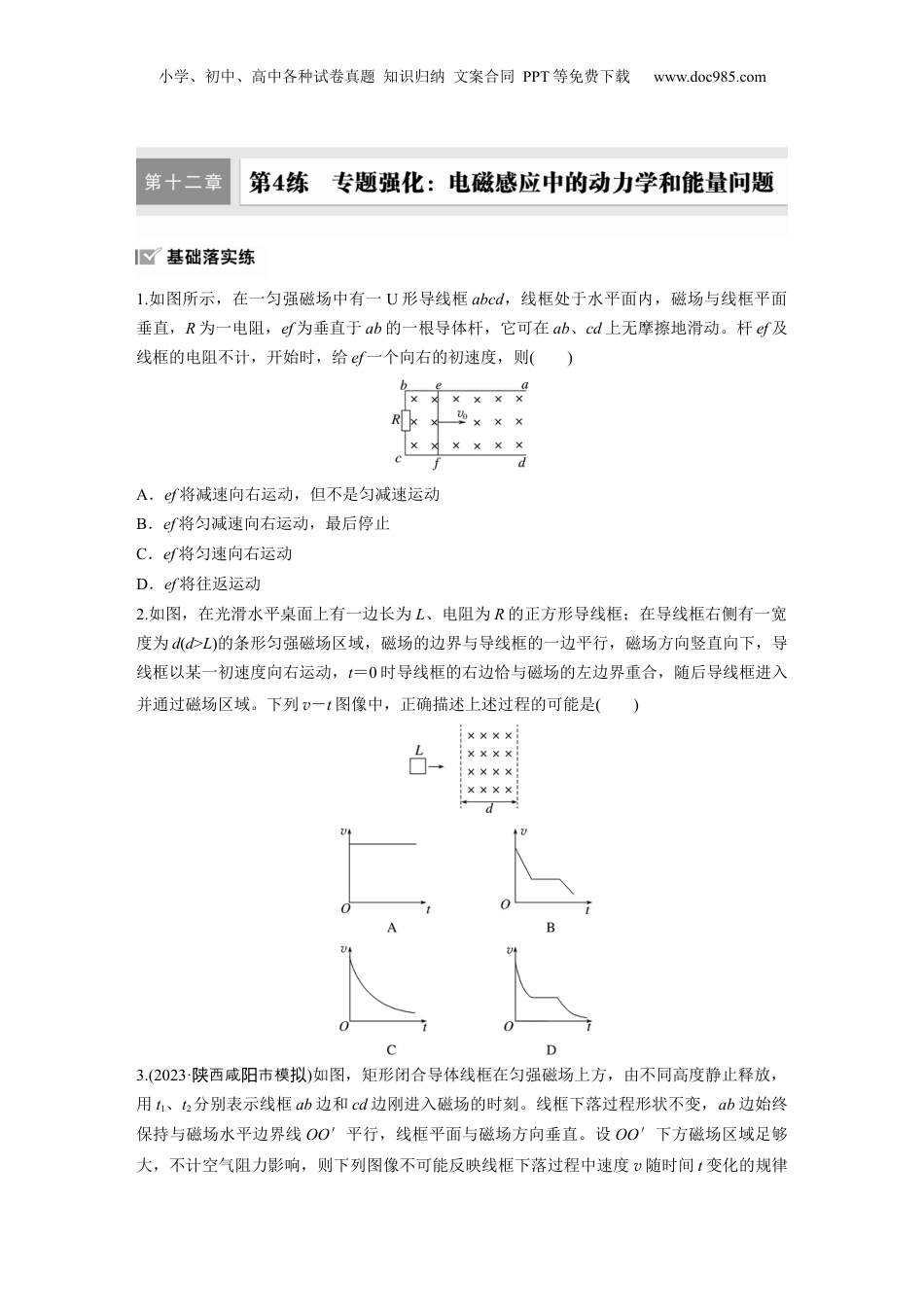

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com1.如图所示，在一匀强磁场中有一U形导线框abcd，线框处于水平面内，磁场与线框平面垂直，R为一电阻，ef为垂直于ab的一根导体杆，它可在ab、cd上无摩擦地滑动。杆ef及线框的电阻不计，开始时，给ef一个向右的初速度，则()A．ef将减速向右运动，但不是匀减速运动B．ef将匀减速向右运动，最后停止C．ef将匀速向右运动D．ef将往返运动2.如图，在光滑水平桌面上有一边长为L、电阻为R的正方形导线框；在导线框右侧有一宽度为d(d>L)的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下，导线框以某一初速度向右运动，t＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域。下列v－t图像中，正确描述上述过程的可能是()3.(2023·西咸市模陕阳拟)如图，矩形闭合导体线框在匀强磁场上方，由不同高度静止释放，用t1、t2分别表示线框ab边和cd边刚进入磁场的时刻。线框下落过程形状不变，ab边始终保持与磁场水平边界线OO′平行，线框平面与磁场方向垂直。设OO′下方磁场区域足够大，不计空气阻力影响，则下列图像不可能反映线框下落过程中速度v随时间t变化的规律小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的是()4.(2023·江城市模苏盐拟)如图所示，MN和PQ是竖直放置的两根平行光滑金属导轨，导轨足够长且电阻不计，MP间接定值电阻R，金属杆cd保持与导轨垂直且接触良好。杆cd由静止开始下落并计时，杆cd两端的电压U、杆cd所受安培力的大小F随时间t变化的图像，以及通过杆cd的电流I、杆cd加速度的大小a随杆的速率v变化的图像，合理的是()5.(多选)如图所示，两根间距为d的足够长光滑金属导轨，平行放置在倾角为θ＝30°的绝缘斜面上，导轨的右端接有电阻R，整个装置放在磁感应强度大小为B的匀强磁场中，磁场方向垂直于导轨平面向上。导轨上有一质量为m、电阻也为R的导体棒与两导轨垂直且接触良好，导体棒以一定的初速度v0在沿着导轨上滑一段距离L后返回，不计导轨电阻及感应电流间的相互作用，重力加速度为g。下列说法正确的是()A．导体棒返回时先做加速运动，最后做匀速直线运动小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comB．导体棒沿着导轨上滑过程中通过R的电荷量q＝C．导体棒沿着导轨上滑过程中克服安培力做的功W＝(mv02－mgL)D．导体棒沿着导轨上滑过程中电阻R上产生的热量Q＝(mv02－mgL)6．(多选)如图甲所示，两间距为L的平行光滑金属导轨固定在水平面内，左端用导线连接，导轨处在竖直向上的匀强磁场中，一根长度也为L、电阻为R的金属棒放在导轨上，在平行于导轨向右、大小为F的恒力作用下向右运动，金属棒运动过程中，始终与导轨垂直并接触良好，金属棒运动的加速度与速度的关系如图乙所示，不计金属导轨及左边导线电阻，金属导轨足够长，若图乙中的a0、v0均为已知量，则下列说法正确的是()A．金属棒的质量为B．匀强磁场的磁感应强度大小为C．当拉力F做功为W时，通过金属棒横截面的电荷量为D．某时刻撤去拉力，此后金属棒运动过程中加速度大小与速度大小成正比7．(2023·黑江哈尔市第九中模龙滨学拟)如图甲所示，MN、PQ两条平行的光滑金属轨道与水平面成θ＝30°角固定，间距为L＝1m，质量为m的金属杆ab垂直放置在轨道上且与轨道接触良好，其阻值忽略不计。空间存在匀强磁场，磁场方向垂直于轨道平面向上，磁感应强度大小为B＝0.5T。P、M间接有阻值为R1的定值电阻，Q、N间接电阻箱R。现从静止释放ab，改变电阻箱的阻值R，测得金属棒ab最大速度为vm，得到的系如乙所示与关图。若轨道足够长且电阻不计，重力加速度g取10m/s2，则()A．金属杆中感应电流方向由a指向bB．金属杆所受的安培力沿轨道向下C．定值电阻的阻值为1ΩD．金属杆的质量为1kg8.(多选)如图所示，绝缘的水平面上固定有两条平行的光滑金属导轨，导轨电阻不计，两相小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com同金属棒a、b垂直导轨放置，其右侧矩形区域内存在恒定的匀强磁场，磁场方向竖直向上，现两金属棒分别以初速...
