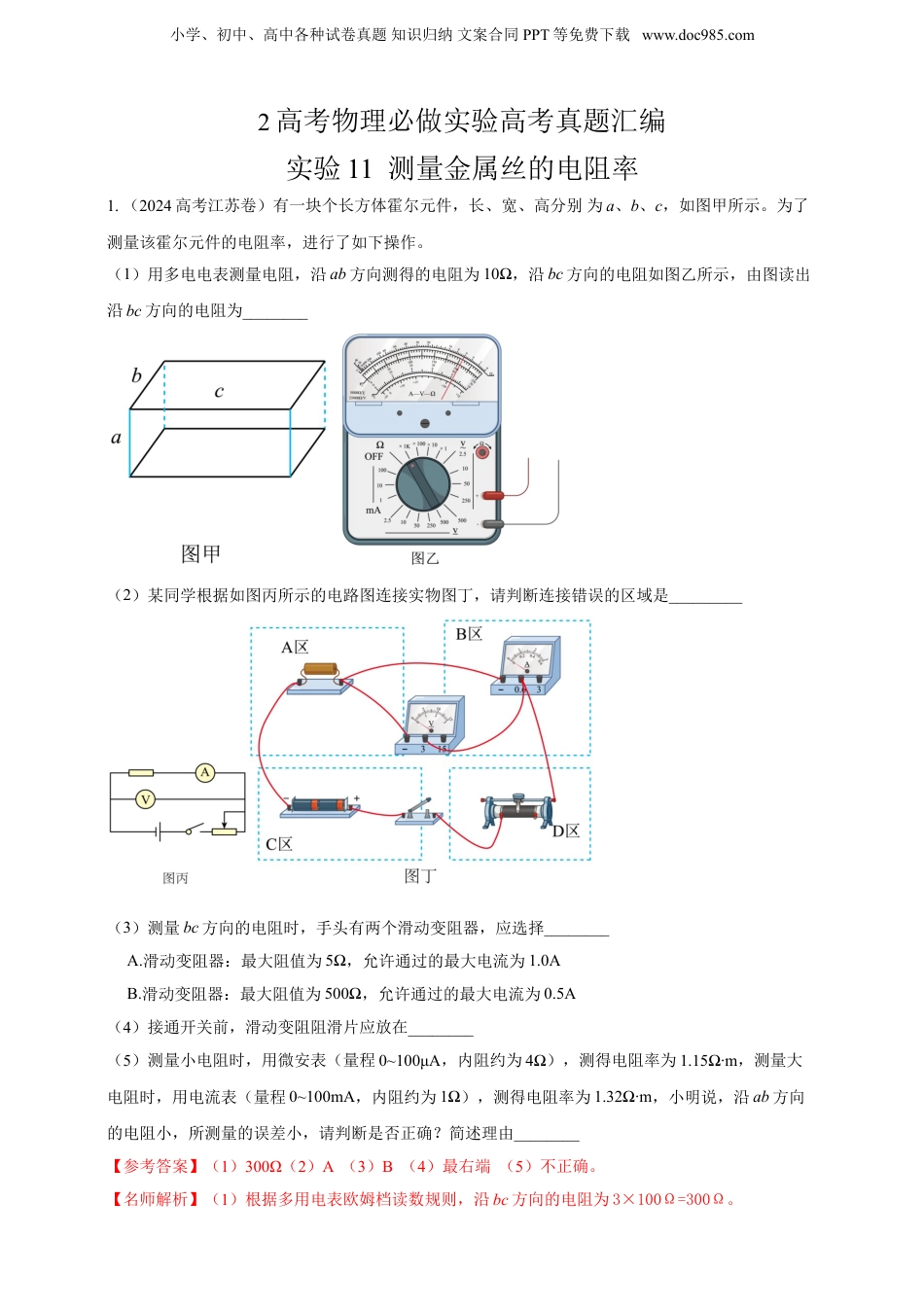

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2高考物理必做实验高考真题汇编实验11测量金属丝的电阻率1.（2024高考江苏卷）有一块个长方体霍尔元件，长、宽、高分别为a、b、c，如图甲所示。为了测量该霍尔元件的电阻率，进行了如下操作。（1）用多电电表测量电阻，沿ab方向测得的电阻为10Ω，沿bc方向的电阻如图乙所示，由图读出沿bc方向的电阻为________（2）某同学根据如图丙所示的电路图连接实物图丁，请判断连接错误的区域是_________（3）测量bc方向的电阻时，手头有两个滑动变阻器，应选择________A.滑动变阻器：最大阻值为5Ω，允许通过的最大电流为1.0AB.滑动变阻器：最大阻值为500Ω，允许通过的最大电流为0.5A（4）接通开关前，滑动变阻阻滑片应放在________（5）测量小电阻时，用微安表（量程0~100μA，内阻约为4Ω），测得电阻率为1.15Ω∙m，测量大电阻时，用电流表（量程0~100mA，内阻约为1Ω），测得电阻率为1.32Ω∙m，小明说，沿ab方向的电阻小，所测量的误差小，请判断是否正确？简述理由________【参考答案】（1）300Ω（2）A（3）B（4）最右端（5）不正确。【名师解析】（1）根据多用电表欧姆档读数规则，沿bc方向的电阻为3×100Ω=300Ω。小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com（2）连接错误的区域是A区域，电压表的左边接线柱应该连接到电阻的左端。（3）由于沿bc方向的电阻约为300Ω，滑动变阻器为限流接法，所以测量bc方向的电阻时，应该选用最大阻值为500Ω的滑动变阻器B。（4）接通开关前，滑动变阻阻滑片应放在测量电路电压最小处，即接通开关前，滑动变阻阻滑片应放在最右端。（5）沿ab方向的电阻约为10Ω，若用内阻为4Ω的微安表测量其相对误差为40%；沿bc方向的电阻约为300Ω，若用内阻为1Ω的电流表测量其相对误差为0.3%；所以沿ab方向的电阻小，所测量的误差大，小明的说法错误。2.（2024高考山东卷）某学习小组对两种型号铅笔芯的电阻率进行测量。实验器材如下：学生电源（输出电压0~16V）滑动变阻器（最大阻值10Ω，额定电流2A）；电压表V（量程3V，内阻未知）；电流表A（量程3A，内阻未知）；待测铅笔芯R（X型号、Y型号）；游标卡尺，螺旋测微器，开关S，单刀双掷开关K，导线若干。回答以下问题：（1）使用螺旋测微器测量铅笔芯直径，某次测量结果如图甲所示，该读数为_______mm；（2）把待测铅笔芯接入图乙所示电路，闭合开关S后，将滑动变阻器滑片由最右端向左调节到合适位置，将单刀双掷开关K分别掷到1、2端，观察到电压表示数变化比电流表示数变化更明显，则测量铅笔芯电阻时应将K掷到________（填“1”或“2”）端；（3）正确连接电路，得到Y型号铅笔芯I-U图像如图丙所示，求得电阻RY=______Ω（保留3位有效数字）；采用同样方法得到X型号铅笔芯的电阻为1.70Ω；（4）使用游标卡尺测得X、Y型号铅笔芯的长度分别为40.68mm、60.78mm，使用螺旋测微器测得X、Y型号铅笔芯直径近似相等，则X型号铅笔芯的电阻率______（填“大于”或“小于”）Y型小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com号铅笔芯的电阻率。【答案】（1）2.450（2）1（3）1.91（4）大于【解析】（1）根据螺旋测微器的读数规则可知，其读数为（2）由于电压表示数变化更明显，说明电流表分压较多，因此电流表应采用外接法，即测量铅笔芯电阻时应将K掷到1端；（3）根据图丙的I-U图像，结合欧姆定律有（4）根据电阻定律可得两种材料的横截面积近似相等，分别代入数据可知3.（2024高考江苏卷）某同学在实验室做“测定金属的电阻率”的实验，除被测金属丝外，还有如下实验器材可供选择：A.直流电源：电动势约为，内阻可忽略不计；B.电流表A∶量程，内阻约为；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comC.电压表V∶量程，内阻为；D.滑动变阻器：最大阻值为，允许通过的最大电流为；E.开关、导线等（1）该同学用刻度尺测得金属丝接入电路的长度，用螺旋测微器测量金属丝直径时的测量结果如图甲所示，从图中读出金属丝的直径为______（2）用多用电表欧...
