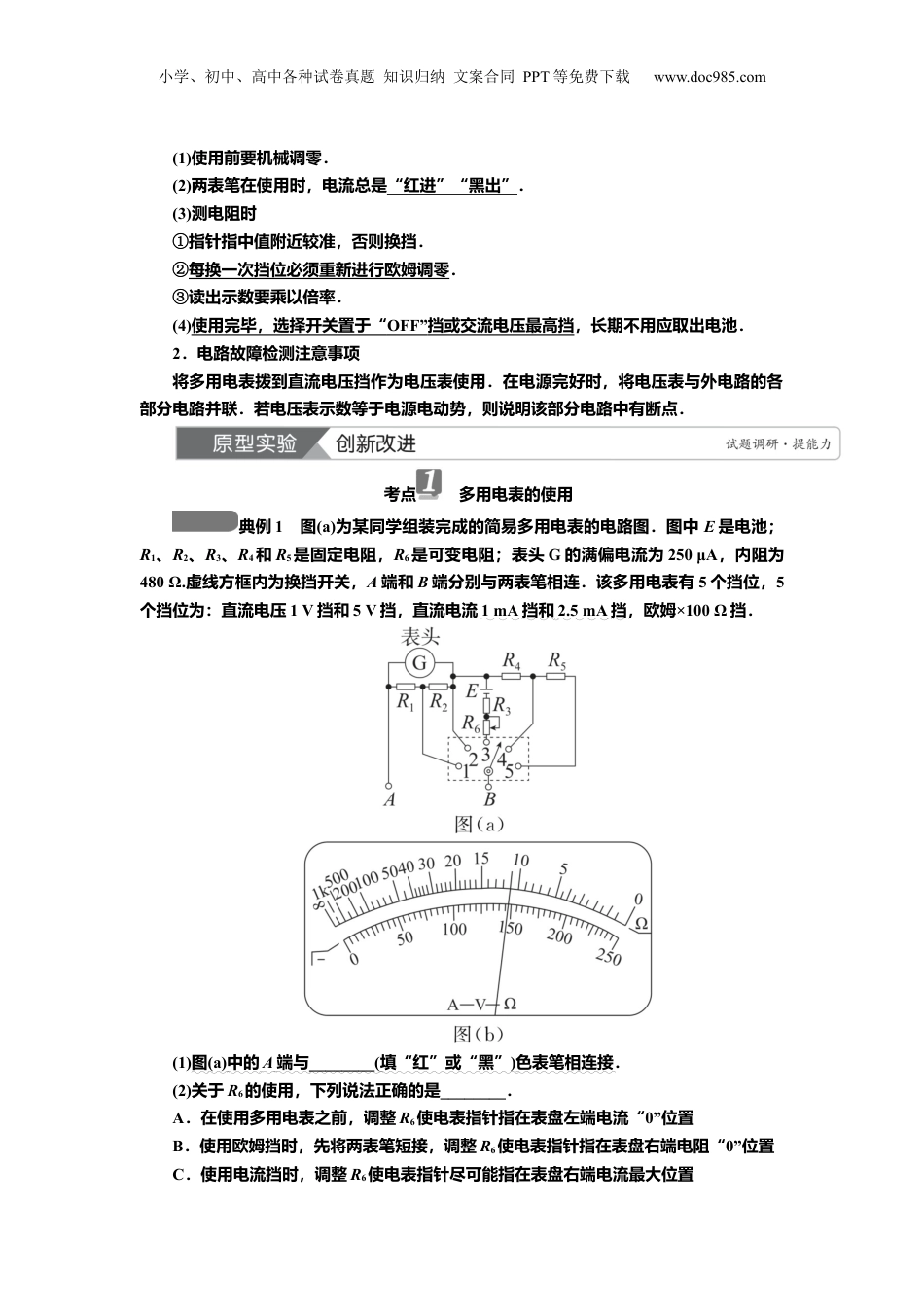

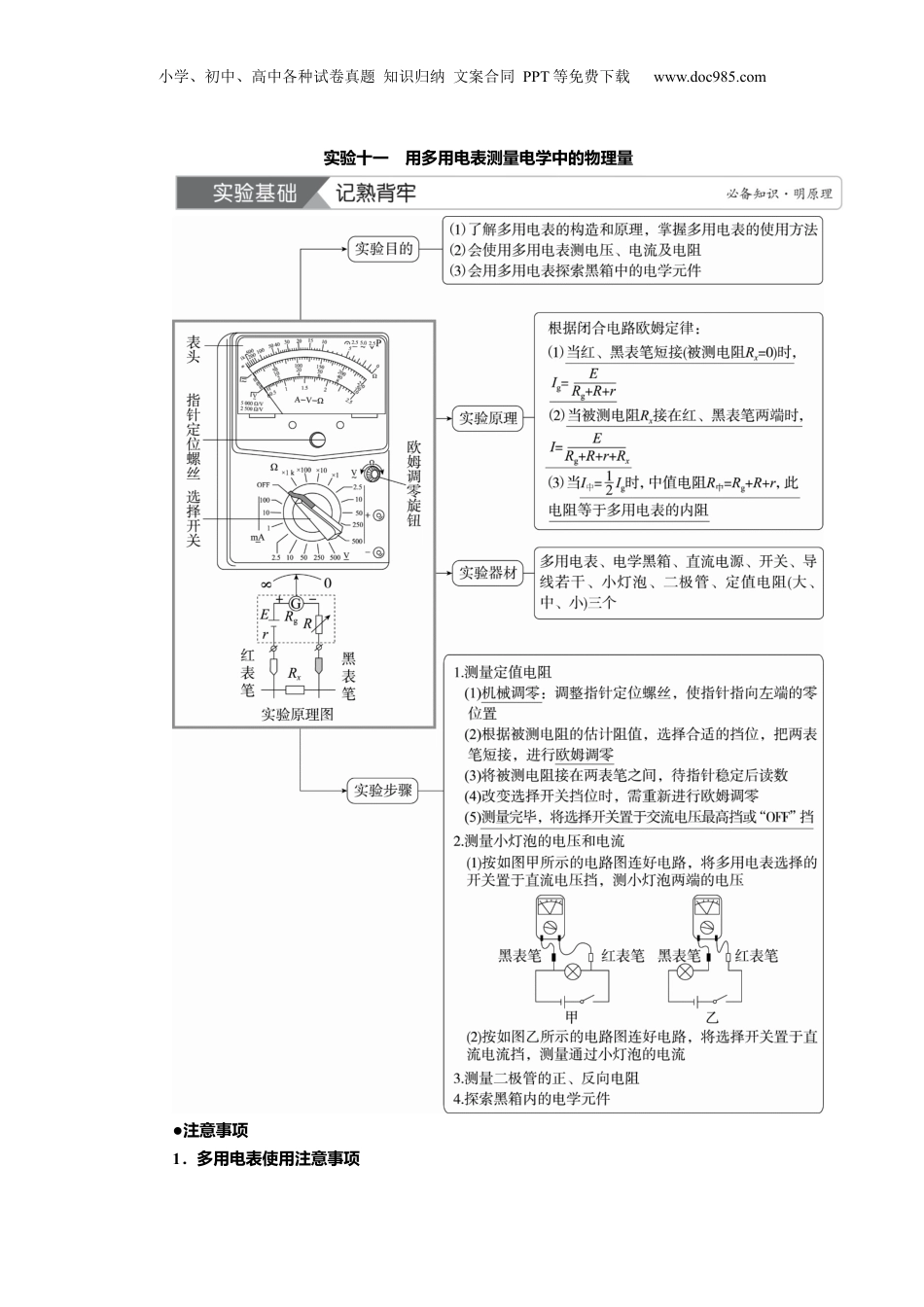

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com实验十一用多用电表测量电学中的物理量●注意事项1．多用电表使用注意事项小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)使用前要机械调零．(2)两表笔在使用时，电流总是“红进”“黑出”．(3)测电阻时①指针指中值附近较准，否则换挡．②每换一次挡位必须重新进行欧姆调零．③读出示数要乘以倍率．(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池．2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用．在电源完好时，将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．考点多用电表的使用典例1图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．(结果均保留3位有效数字)变式1钱华同学的爸爸是电气工程师，钱华经常看到爸爸用多用电表进行一些测量．钱华在高中物理课堂上学习了多用电表的用法之后，爸爸给他出了一道题目，让他通过测量找到发光二极管的负极．(1)钱华同学做了如下两步具体的操作：第一，将多用电表选择开关旋转到欧姆挡的“×1”挡，经过________之后，他把红表笔接在二极管的短管脚上，把黑表笔接在二极管的长管脚上，发现二极管发出了耀眼的白光；然后他将两表笔的位置互换以后，发现二极管不发光．这说明二极管的负极是________(填“长管脚”或“短管脚”)所连接的一极．(2)钱华同学的好奇心一下子就被激发起来了，他琢磨了一下，然后又依次用多用电表欧姆挡的“×1”挡、“×10”挡、“×100”挡、“×1k”挡分别进行了二极管导通状态的准确的测量(多用电表内部电源电动势不变)，他发现二极管发光的亮度越来越________(填“大”或“小”)，请帮助他分析一下具体的原因：_________________________________________________________________________________________.考点多用电表的工作原理典例2如图甲所示是一个多量程多用电表的简化电路图，请回答下列问题．(1)测量直流电流、直流电压和电阻各有两个量程．当选择开关S旋到位置5、6时，电表用来测量________；当S旋到位置________时，电表可测量直流电流，且量程较大．(2)某同学用此多用电表测量某电学元件的电阻，选用“×10”倍率的欧姆挡测量，发现多用电表指针偏转很小，因此需选择________(填“×1”或“×100”)倍率的欧姆挡．(3)某实验小组利用下列器材研究欧姆挡不同倍率的原理，组装成如图乙所示的简易欧姆表．实验器材如下：小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．干电池(电动势E为3.0V，内阻不计)；B．电流计G(量程为0～300μA，内阻为99Ω)；C．可变电阻器R；D．定值电阻R0＝1Ω；E．导线若干，红、黑表笔各一个．①在乙图中，左侧表笔是________(填“红”或“黑”)表笔；②如果将R0与电流计并联，如图丙所示，这相当于欧姆表换挡，则换挡前、后倍率之比为________．变式2在练习使用多用电表的实验中：(1)一多用电表的欧姆挡有四个倍率，分别是×1、×10、×100...
