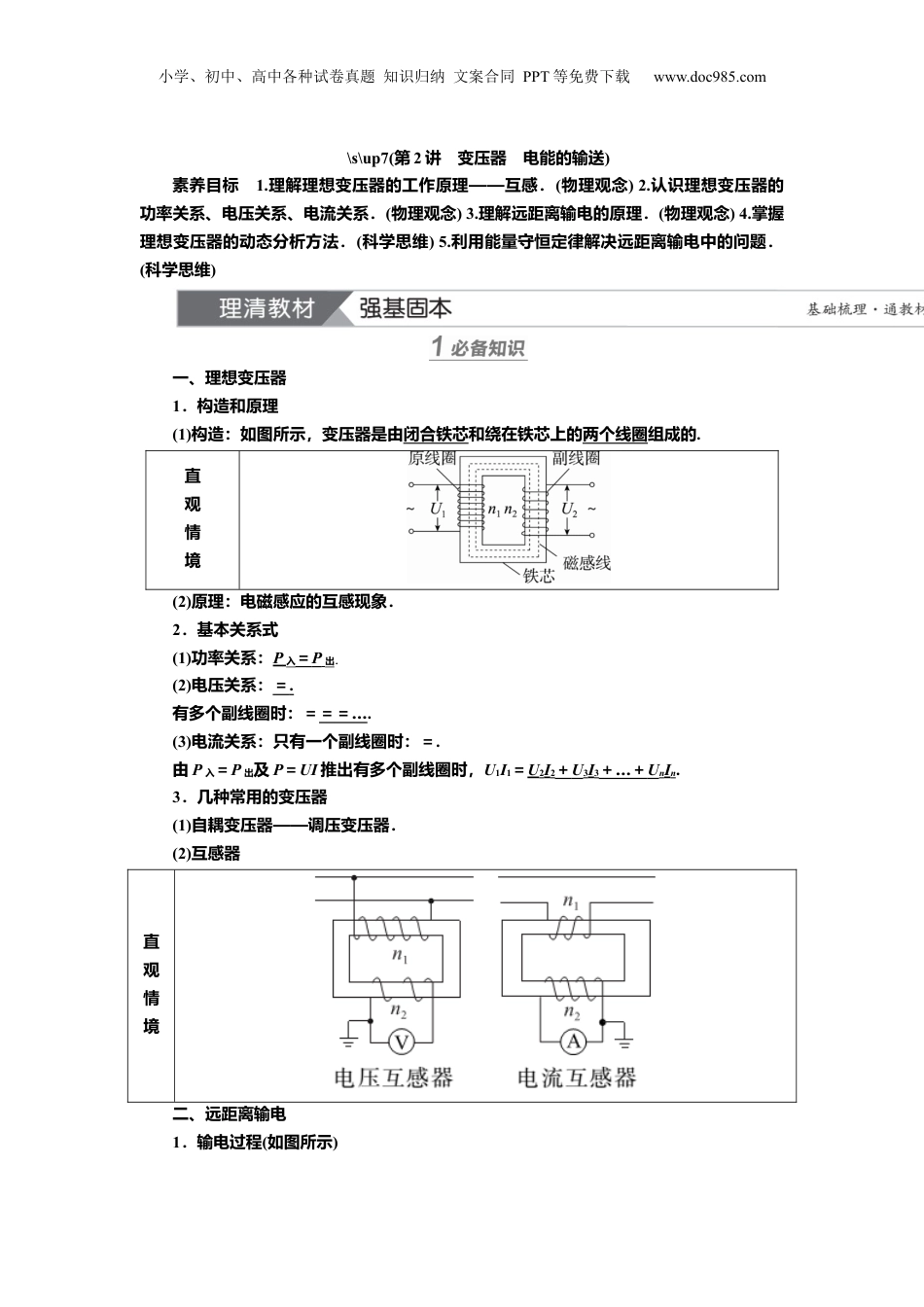

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com\s\up7(第2讲变压器电能的输送)素养目标1.理解理想变压器的工作原理——互感．(物理观念)2.认识理想变压器的功率关系、电压关系、电流关系．(物理观念)3.理解远距离输电的原理．(物理观念)4.掌握理想变压器的动态分析方法．(科学思维)5.利用能量守恒定律解决远距离输电中的问题．(科学思维)一、理想变压器1．构造和原理(1)构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的.直观情境(2)原理：电磁感应的互感现象．2．基本关系式(1)功率关系：P入＝P出．(2)电压关系：＝.有多个副线圈时：＝＝＝….(3)电流关系：只有一个副线圈时：＝.由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝U2I2＋U3I3＋…＋UnIn.3．几种常用的变压器(1)自耦变压器——调压变压器．(2)互感器直观情境二、远距离输电1．输电过程(如图所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com直观情境2.电压损失(1)ΔU＝U－U′.(2)ΔU＝IR.3．功率损失(1)ΔP＝P－P′.(2)ΔP＝I2R＝.1．思维辨析(1)理想变压器的基本关系式中，电压和电流均为有效值．()(2)变压器不但能改变交变电流的电压，还能改变交变电流的频率．()(3)正常工作的变压器当副线圈与用电器断开时，副线圈两端无电压．()(4)变压器副线圈并联更多的用电器时，原线圈输入的电流随之减小．()(5)增大输电导线的横截面积有利于减少输电过程中的电能损失．()2．有些机床为了安全，照明电灯用的电压是36V，这个电压是把380V的电压降压后得到的．如果变压器的原线圈是1140匝，副线圈是()A．1081匝B．1800匝C．108匝D．8010匝3．(2020·江苏卷)电流互感器是一种测量电路中电流的变压器，工作原理如图所示．其原线圈匝数较少，串联在电路中，副线圈匝数较多，两端接在电流表上．则电流互感器()A．是一种降压变压器B．能测量直流电路的电流C．原、副线圈电流的频率不同D．副线圈的电流小于原线圈的电流小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com考点理想变压器基本关系的应用理想变压器没有能量损失(铜损、铁损)，没有磁通量损失(磁通量全部集中在铁芯中)基本关系功率关系原线圈的输入功率等于副线圈的输出功率P入＝P出电压关系原、副线圈的电压比等于匝数比，公式：＝，与负载、副线圈的多少无关电流关系(1)只有一个副线圈时：＝.(2)有多个副线圈时：由P入＝P出，得I1U1＝I2U2＋I3U3＋…＋InUn或I1n1＝I2n2＋I3n3＋…＋Innn频率关系f1＝f2(变压器不改变交流电的频率)制约关系电压副线圈电压U2由原线圈电压U1和原、副线圈匝数比决定功率原线圈的输入功率P1由副线圈的输出功率P2决定电流原线圈电流I1由副线圈电流I2和原、副线圈匝数比决定典例1(2022·山东卷)如图所示的变压器，输入电压为220V，可输出12V、18V、30V电压，匝数为n1的原线圈中电压随时间变化的关系为u＝Umcos(100πt)，单匝线圈绕过铁芯连接交流电压表，电压表的示数为0.1V，将阻值为12Ω的电阻R接在BC两端时，功率为12W，下列说法正确的是()A．n1为1100匝，Um为220VB．BC间线圈匝数为120匝，流过R的电流为1.4AC．若将R接在AB两端，R两端的电压为18V，频率为100HzD．若将R接在AC两端，流过R的电流为2.5A，周期为0.02s1．[对变压器基本关系的理解]理想环形变压器示意图如图甲所示，原线圈两端的电压随时间变化的关系图像如图乙所示，Um＝220V，副线圈接一“12V22W”的电灯，恰好正常发光，图中电表均为理想交流电表．下列说法正确的是()小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.comA．原、副线圈的磁通量变化率之比为55∶3B．电流表的读数为0.1AC．t＝5×10－3s时，电压表示数为零D．若将电压表改为非理想电表，电流表示数会变小2．[原线圈含用电器的变压器的应用]一含有理想变压器的电路如图所示，图中电阻R1、R2和R3的阻值分别为1Ω、3Ω和24Ω，U为正弦式交流恒压电源．当开关S断开和S闭合时，连接在副线圈的负载电阻消耗的电功率相等．该变压器原、副线圈匝数比为()A．1∶2B．1∶3C．1∶4D．1∶5考点变压器电路...
