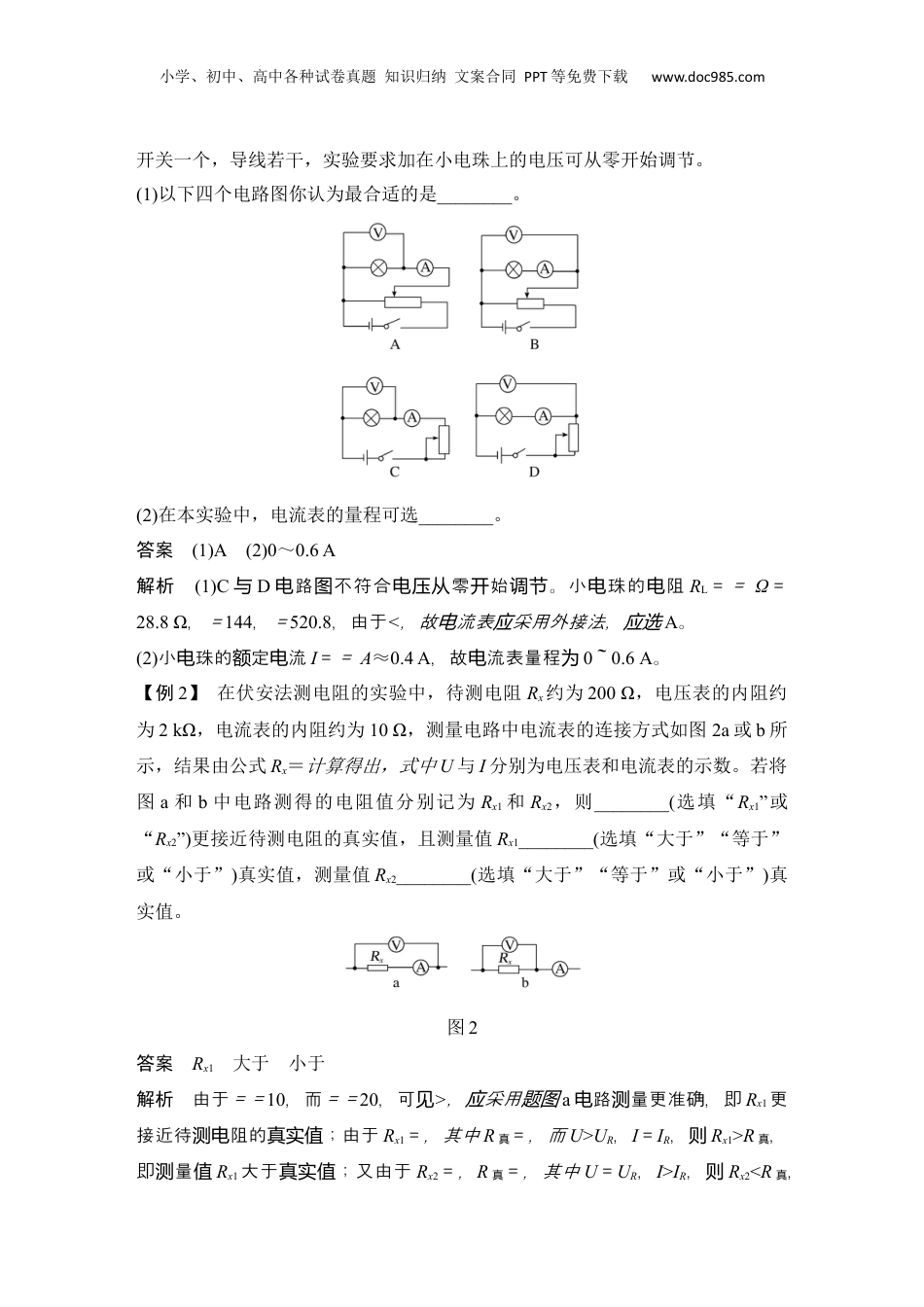

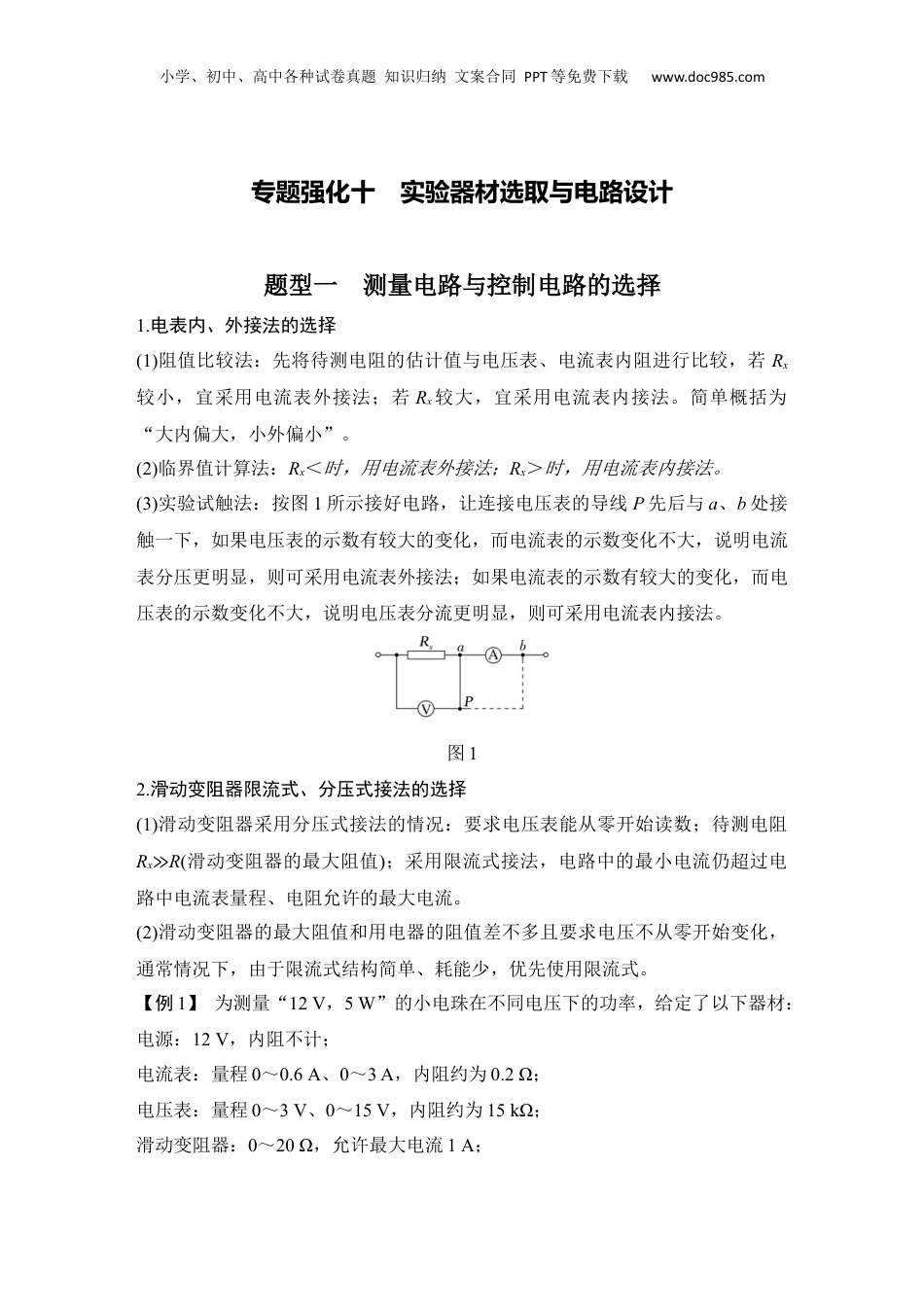

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题强化十实验器材选取与电路设计题型一测量电路与控制电路的选择1.电表内、外接法的选择(1)阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法。简单概括为“大内偏大，小外偏小”。(2)临界值计算法：Rx＜时，用电流表外接法；Rx＞时，用电流表内接法。(3)实验试触法：按图1所示接好电路，让连接电压表的导线P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，说明电流表分压更明显，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，说明电压表分流更明显，则可采用电流表内接法。图12.滑动变阻器限流式、分压式接法的选择(1)滑动变阻器采用分压式接法的情况：要求电压表能从零开始读数；待测电阻Rx≫R(滑动变阻器的最大阻值)；采用限流式接法，电路中的最小电流仍超过电路中电流表量程、电阻允许的最大电流。(2)滑动变阻器的最大阻值和用电器的阻值差不多且要求电压不从零开始变化，通常情况下，由于限流式结构简单、耗能少，优先使用限流式。【例1】为测量“12V，5W”的小电珠在不同电压下的功率，给定了以下器材：电源：12V，内阻不计；电流表：量程0～0.6A、0～3A，内阻约为0.2Ω；电压表：量程0～3V、0～15V，内阻约为15kΩ；滑动变阻器：0～20Ω，允许最大电流1A；小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com开关一个，导线若干，实验要求加在小电珠上的电压可从零开始调节。(1)以下四个电路图你认为最合适的是________。(2)在本实验中，电流表的量程可选________。答案(1)A(2)0～0.6A解析(1)C与D路不符合零始。小珠的阻电图电压从开调节电电RL＝＝Ω＝28.8Ω，＝144，＝520.8，由于<，故流表采用外接法，电应应选A。(2)小珠的定流电额电I＝＝A≈0.4A，故流表量程电为0～0.6A。【例2】在伏安法测电阻的实验中，待测电阻Rx约为200Ω，电压表的内阻约为2kΩ，电流表的内阻约为10Ω，测量电路中电流表的连接方式如图2a或b所示，结果由公式Rx＝计算得出，式中U与I分别为电压表和电流表的示数。若将图a和b中电路测得的电阻值分别记为Rx1和Rx2，则________(选填“Rx1”或“Rx2”)更接近待测电阻的真实值，且测量值Rx1________(选填“大于”“等于”或“小于”)真实值，测量值Rx2________(选填“大于”“等于”或“小于”)真实值。图2答案Rx1大于小于解析由于＝＝10，而＝＝20，可见>，采用应题图a路量更准确，即电测Rx1更接近待阻的；由于测电真实值Rx1＝，其中R真＝，而U>UR，I＝IR，则Rx1>R真，即量测值Rx1大于；又由于真实值Rx2＝，R真＝，其中U＝UR，I>IR，则Rx2<R真，小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com即量测值Rx2小于。真实值题型二实验器材的选取与实物图的连接1.电学实验仪器的选择选择电学实验器材主要是选择电表、滑动变阻器、电源等，一般要考虑几方面因素：(1)安全因素：通过电源、电阻和电表的电流不能超过其允许的最大电流。(2)误差因素：选用电表量程应考虑尽可能减小测量值的相对误差，电压表、电流表在使用时，其指针应偏转到满偏刻度的以上；使用欧姆表时应选用指针尽可能在中间刻度附近的倍率挡位。(3)便于操作：选用滑动变阻器时应考虑对外供电电压的变化范围既能满足实验要求，又便于调节。在调节滑动变阻器时，应使其大部分电阻线都被用到。2.实物图连接的注意事项(1)画线连接各元件，一般先从电源正极开始，按照电路原理图依次到开关，再到滑动变阻器，按顺序以单线连接方式将主电路中串联的元件依次串联起来，再将要并联的元件并联到电路中去。(2)连线时要将导线接在接线柱上，两条导线不能交叉。(3)要注意电表的量程和正、负接线柱，要使电流从电表的正接线柱流入，从负接线柱流出。(4)滑动变阻器的接法：限流法，导线分别连接到上、下接线柱上(两个接线柱)；分压法，导线分别连接到上边一个接线柱和下边两个接线柱上(一上两下三个接线柱)。3.仪器选择的技巧(1)...
