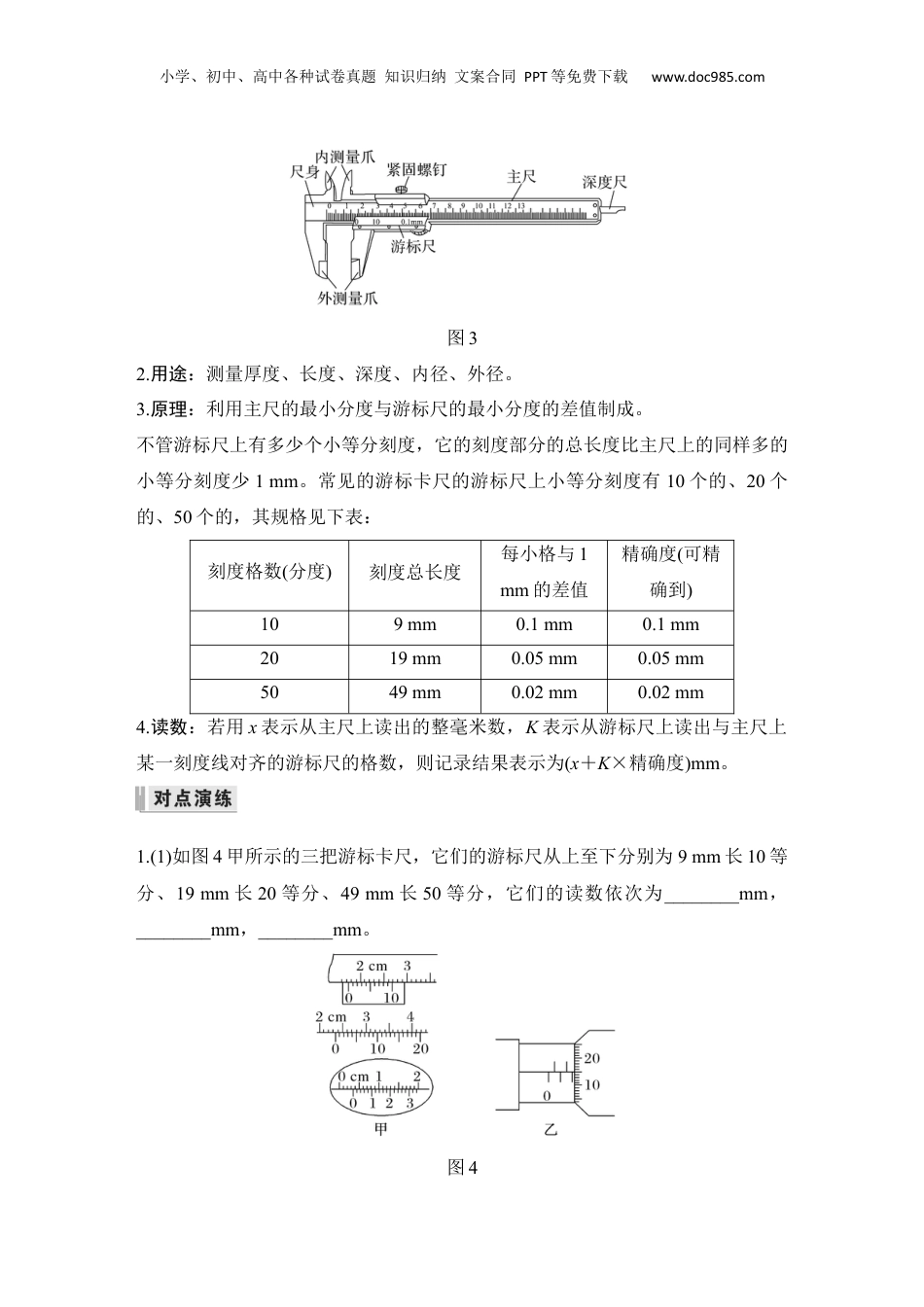

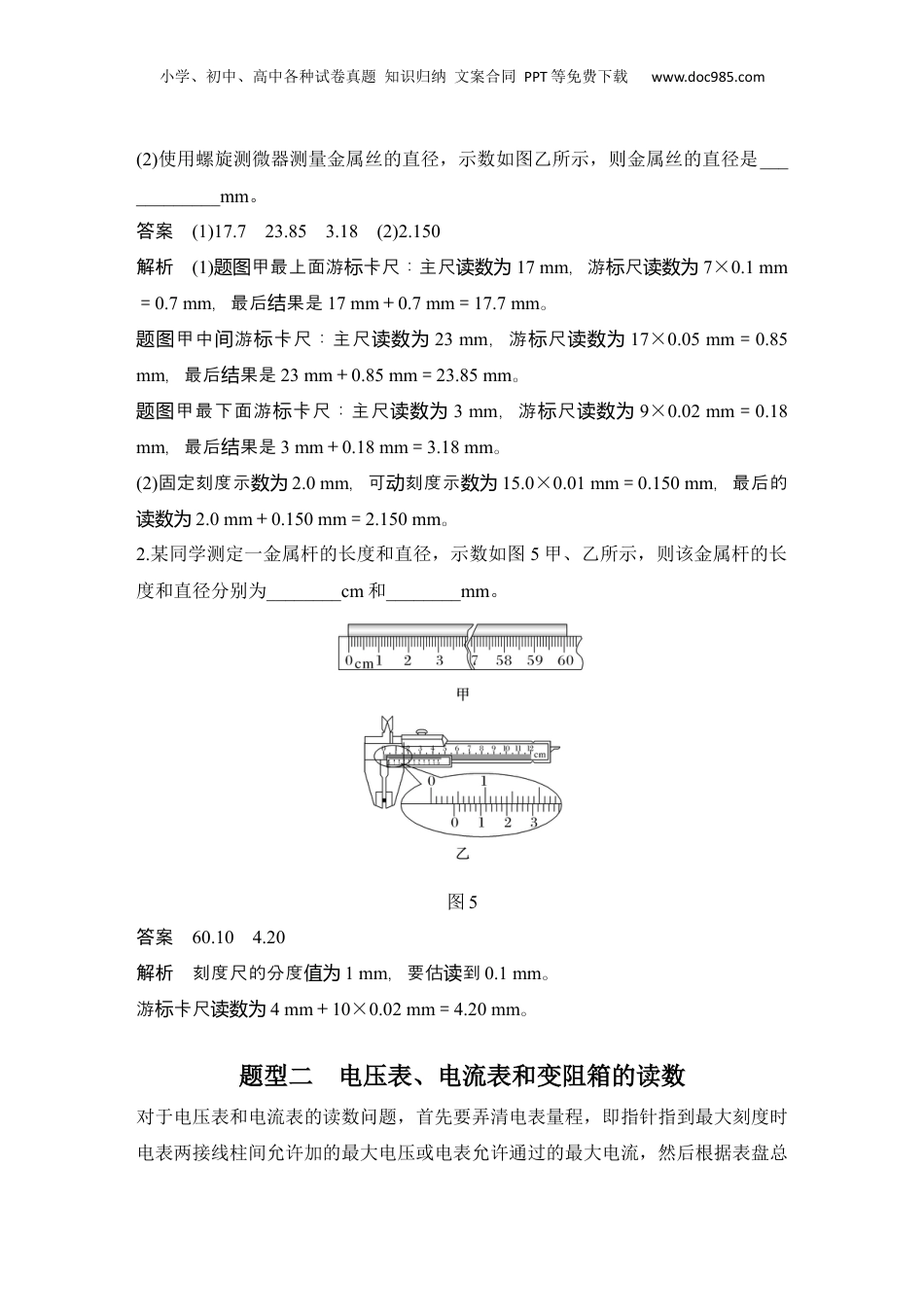

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com专题强化九测量仪器的使用和电表改装问题题型一游标卡尺和螺旋测微器的使用一、螺旋测微器1.构造：如图1所示，B为固定刻度，E为可动刻度。图12.原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm。读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺。3.读数：测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)。如图2所示，固定刻度示数为2.0mm，半毫米刻度线未露出，从可动刻度上读的示数为15.0，最后的读数为：2.0mm＋15.0×0.01mm＝2.150mm。图2二、游标卡尺1.构造：主尺，游标尺(主尺和游标尺上各有一个内、外测量爪)，游标卡尺上还有一个深度尺。(如图3所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com图32.用途：测量厚度、长度、深度、内径、外径。3.原理：利用主尺的最小分度与游标尺的最小分度的差值制成。不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm。常见的游标卡尺的游标尺上小等分刻度有10个的、20个的、50个的，其规格见下表：刻度格数(分度)刻度总长度每小格与1mm的差值精确度(可精确到)109mm0.1mm0.1mm2019mm0.05mm0.05mm5049mm0.02mm0.02mm4.读数：若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标尺的格数，则记录结果表示为(x＋K×精确度)mm。1.(1)如图4甲所示的三把游标卡尺，它们的游标尺从上至下分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为________mm，________mm，________mm。图4小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(2)使用螺旋测微器测量金属丝的直径，示数如图乙所示，则金属丝的直径是____________mm。答案(1)17.723.853.18(2)2.150解析(1)甲最上面游卡尺：主尺题图标读数为17mm，游尺标读数为7×0.1mm＝0.7mm，最后果是结17mm＋0.7mm＝17.7mm。甲中游卡尺：主尺题图间标读数为23mm，游尺标读数为17×0.05mm＝0.85mm，最后果是结23mm＋0.85mm＝23.85mm。甲最下面游卡尺：主尺题图标读数为3mm，游尺标读数为9×0.02mm＝0.18mm，最后果是结3mm＋0.18mm＝3.18mm。(2)固定刻度示数为2.0mm，可刻度示动数为15.0×0.01mm＝0.150mm，最后的读数为2.0mm＋0.150mm＝2.150mm。2.某同学测定一金属杆的长度和直径，示数如图5甲、乙所示，则该金属杆的长度和直径分别为________cm和________mm。图5答案60.104.20解析刻度尺的分度值为1mm，要估到读0.1mm。游卡尺标读数为4mm＋10×0.02mm＝4.20mm。题型二电压表、电流表和变阻箱的读数对于电压表和电流表的读数问题，首先要弄清电表量程，即指针指到最大刻度时电表两接线柱间允许加的最大电压或电表允许通过的最大电流，然后根据表盘总小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com的刻度数确定精确度，按照指针的实际位置进行读数即可。(1)0～3V的电压表和0～3A的电流表的读数方法相同，此量程下的精确度分别是0.1V和0.1A，看清楚指针的实际位置，读到小数点后面两位。(2)对于0～15V量程的电压表，精确度是0.5V，在读数时只要求读到小数点后面一位，这时要求“格估读”，即读到0.1V。(3)对于0～0.6A量程的电流表，精确度是0.02A，在读数时只要求读到小数点后面两位，这时要求“半格估读”，即读到最小刻度的一半0.01A。3.(1)如图6甲所示，当电流表使用的量程为0～0.6A时，对应刻度盘上每一小格代表____________A，图中表针所指位置的示数为________A；当电流表使用的量程为0～3A时，对应刻度盘中每一小格代表________A，图中表针所指位置的示数为________A。图6(2)如图乙所示，当电压表使用的量程为0～3V时，每一小格代表________V，图中表针所指位置的示数为________V；当电压表使用的量程为0～15V时，则表盘刻度每一小格代表________V，...
