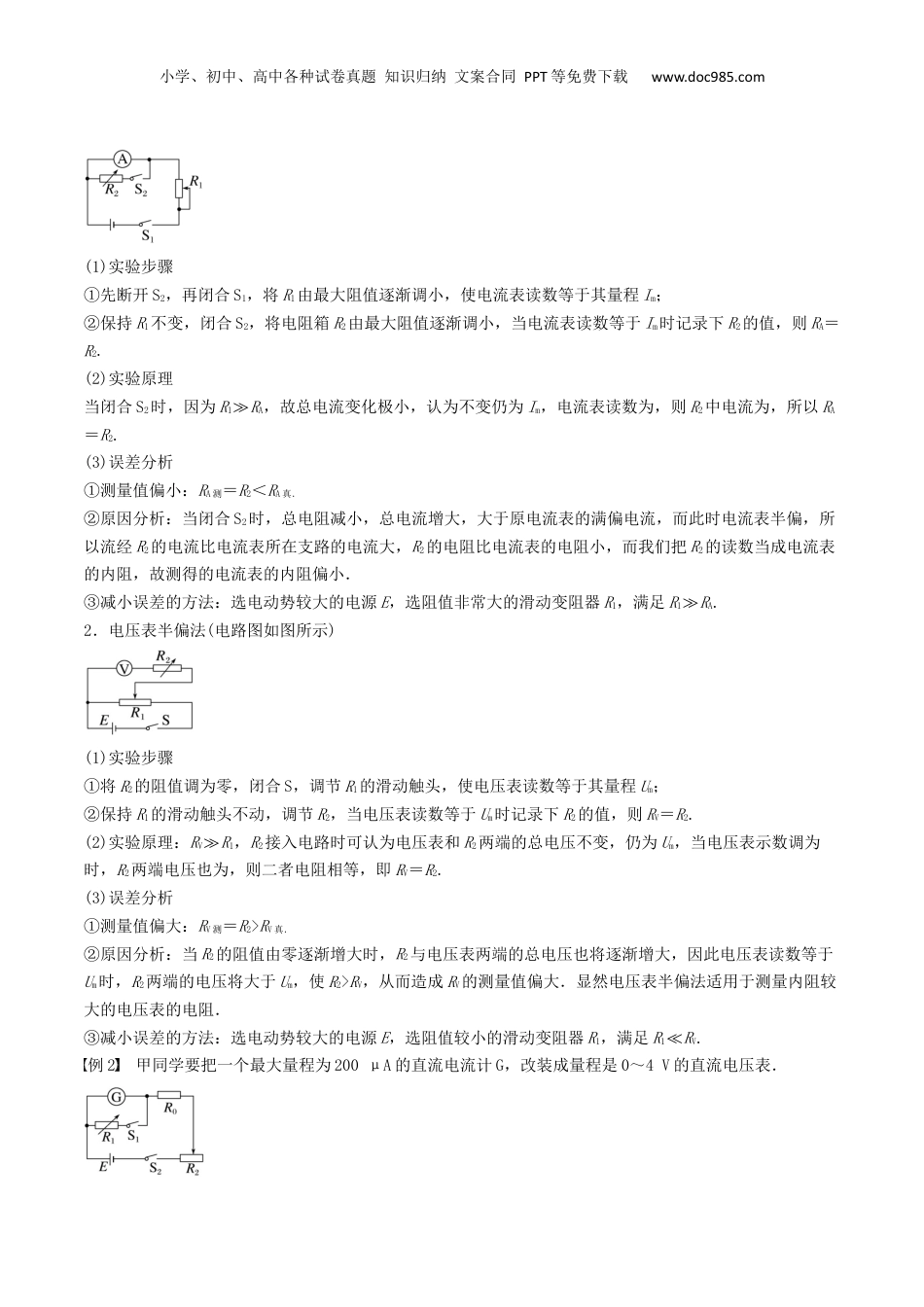

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com训练十六电学实验综合题型一测电阻的其他几种方法考向1差值法测电阻知识梳理1．电流表差值法(如图所示)(1)基本原理：定值电阻R0的电流I0＝I2－I1，电流表两端的电压U1＝(I2－I1)R0.(2)可测物理量：①若R0为已知量，可求得电流表的内阻r1＝；②若r1为已知量，可求得R0＝.2．电压表差值法(如图所示)(1)基本原理：定值电阻R0的电压U0＝U2－U1，流过电压表的电流I1＝.(2)可测物理量：①若R0为已知量，可求得电压表的内阻r1＝R0；②若r1为已知量，可求得R0＝r1.例1(2019·天津卷·9(3))现测定长金属丝的电阻率．(1)某次用螺旋测微器测量金属丝直径的结果如图所示，其读数是______mm.(2)利用下列器材设计一个电路，尽量准确地测量一段金属丝的电阻．这段金属丝的电阻Rx约为100Ω，画出实验电路图，并标明器材代号．电源E(电动势10V，内阻约为10Ω)电流表A1(量程0～250mA，内阻R1＝5Ω)电流表A2(量程0～300mA，内阻约为5Ω)滑动变阻器R(最大阻值10Ω，额定电流2A)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com开关S及导线若干(3)某同学设计方案正确，测量得到电流表A1的读数为I1，电流表A2的读数为I2，则这段金属丝电阻的计算式Rx＝________.从设计原理看，则测量值与真实值相比________(填“偏大”“偏小”或“相等”)．变式训练1(2018·全国卷Ⅲ·23)一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻(R0＝20.0Ω)；可视为理想电压表；S1为单刀开关，S2为单刀双掷开关；E为电源；R为滑动变阻器．采用如下步骤完成实验：(1)按照实验原理线路图(a)，将图(b)中实物连线；(2)将滑动变阻器滑动端置于适当的位置，闭合S1；(3)将开关S2掷于1端，改变滑动变阻器滑动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；(4)待测电阻阻值的表达式Rx＝______(用R0、U1、U2表示)；(5)重复步骤(3)，得到如下数据：12345U1/V0.250.300.360.400.44U2/V0.861.031.221.361.493.443.433.393.403.39(6)利用上述5次测量所得的平均值，求得Rx＝________Ω.(保留1位小数)考向2半偏法测电表内阻知识梳理1．电流表半偏法(电路图如图所示)小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)实验步骤①先断开S2，再闭合S1，将R1由最大阻值逐渐调小，使电流表读数等于其量程Im；②保持R1不变，闭合S2，将电阻箱R2由最大阻值逐渐调小，当电流表读数等于Im时记录下R2的值，则RA＝R2.(2)实验原理当闭合S2时，因为R1≫RA，故总电流变化极小，认为不变仍为Im，电流表读数为，则R2中电流为，所以RA＝R2.(3)误差分析①测量值偏小：RA测＝R2＜RA真．②原因分析：当闭合S2时，总电阻减小，总电流增大，大于原电流表的满偏电流，而此时电流表半偏，所以流经R2的电流比电流表所在支路的电流大，R2的电阻比电流表的电阻小，而我们把R2的读数当成电流表的内阻，故测得的电流表的内阻偏小．③减小误差的方法：选电动势较大的电源E，选阻值非常大的滑动变阻器R1，满足R1≫RA.2．电压表半偏法(电路图如图所示)(1)实验步骤①将R2的阻值调为零，闭合S，调节R1的滑动触头，使电压表读数等于其量程Um；②保持R1的滑动触头不动，调节R2，当电压表读数等于Um时记录下R2的值，则RV＝R2.(2)实验原理：RV≫R1，R2接入电路时可认为电压表和R2两端的总电压不变，仍为Um，当电压表示数调为时，R2两端电压也为，则二者电阻相等，即RV＝R2.(3)误差分析①测量值偏大：RV测＝R2>RV真．②原因分析：当R2的阻值由零逐渐增大时，R2与电压表两端的总电压也将逐渐增大，因此电压表读数等于Um时，R2两端的电压将大于Um，使R2>RV，从而造成RV的测量值偏大．显然电压表半偏法适用于测量内阻较大的电压表的电阻．③减小误差的方法：选电动势较大的电源E，选阻值较小的滑动变阻器R1，满足R1≪RV.例2甲同学要把一个最大量程为200μA的直流电流计G，改装成量程是0～4V的直流电压表．小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com(1)甲同学按如...
