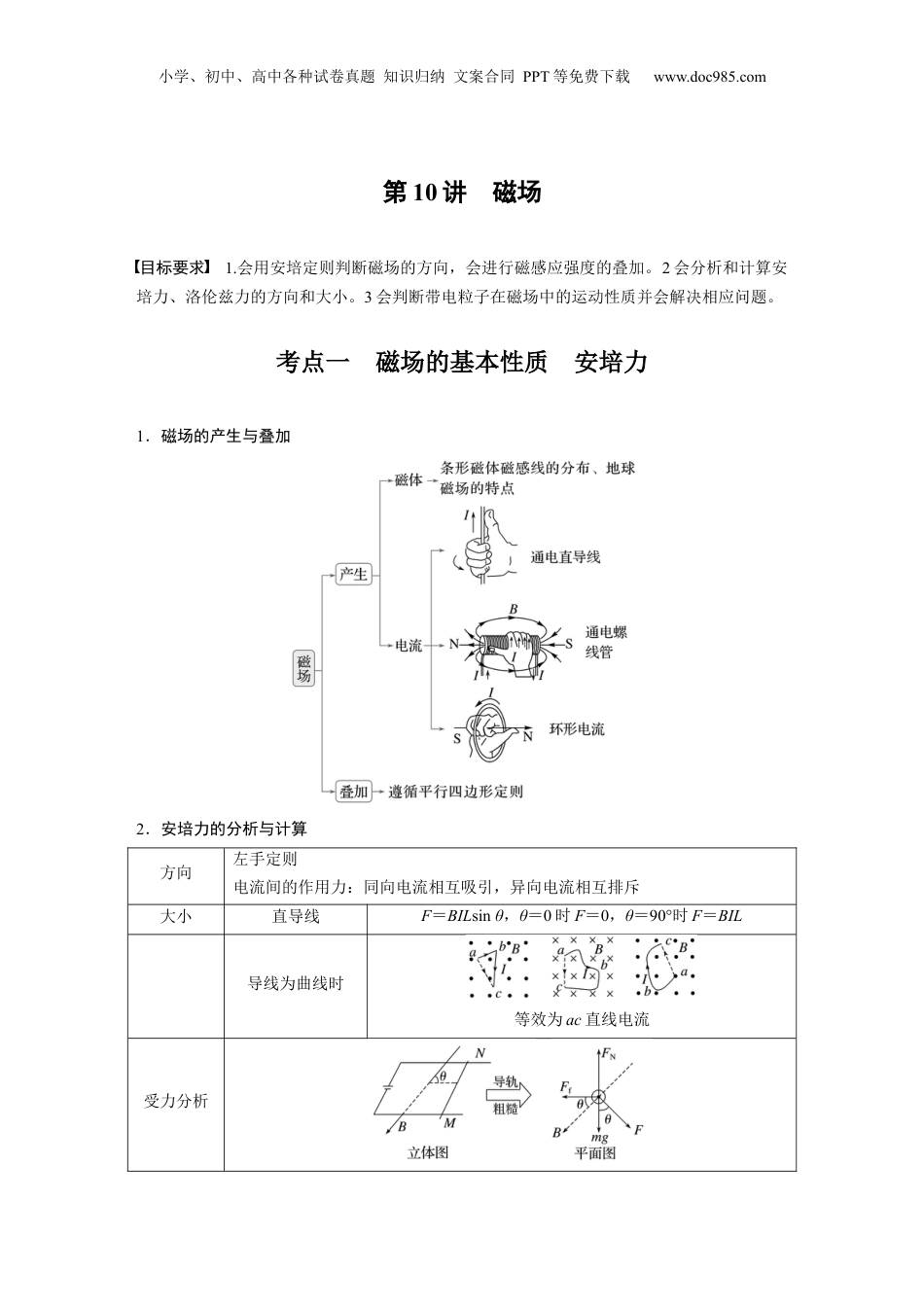

小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com第10讲磁场目标要求1.会用安培定则判断磁场的方向，会进行磁感应强度的叠加。2会分析和计算安培力、洛伦兹力的方向和大小。3会判断带电粒子在磁场中的运动性质并会解决相应问题。考点一磁场的基本性质安培力1．磁场的产生与叠加2．安培力的分析与计算方向左手定则电流间的作用力：同向电流相互吸引，异向电流相互排斥大小直导线F＝BILsinθ，θ＝0时F＝0，θ＝90°时F＝BIL导线为曲线时等效为ac直线电流受力分析小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com根据力的平衡条件或牛顿运动定律列方程例1(2023·黑江哈尔市二模龙滨)如图所示，在竖直绝缘圆筒水平直径两端分别固定一直导线A1A2和B1B2，两导线中通有相同的恒定电流I；圆筒水平直径AB与CD垂直，其中A、B、C、D分别为该两直径的端点，且A、B分别为A1A2和B1B2的中点。下列说法正确的是()A．C、D两点处的磁感应强度相同B．沿圆筒水平直径AB，由A至B磁感应强度逐渐减小C．沿圆筒水平直径AB，由A至B磁感应强度先增大后减小D．若将导线A1A2保持竖直沿桶壁绕O1O2缓慢转过90°，则O点的磁感应强度逐渐增大例2(2022·全甲卷国·25)光点式检流计是一种可以测量微小电流的仪器，其简化的工作原理示意图如图所示。图中A为轻质绝缘弹簧，C为位于纸面上的线圈，虚线框内有与纸面垂直的匀强磁场；M为置于平台上的轻质小平面反射镜，轻质刚性细杆D的一端与M固连且与镜面垂直、另一端与弹簧下端相连，PQ为圆弧形的、带有均匀刻度的透明读数条，PQ的圆心位于M的中心。使用前需调零：使线圈内没有电流通过时，M竖直且与纸面垂直；入射细光束沿水平方向经PQ上的O点射到M上后沿原路反射。线圈通入电流后弹簧长度改变，使M发生倾斜，入射光束在M上的入射点仍近似处于PQ的圆心，通过读取反射光射到PQ上的位置，可以测得电流的大小。已知弹簧的劲度系数为k，磁场磁感应强度大小为B，线圈C的匝数为N、沿水平方向的长度为l，细杆D的长度为d，圆弧PQ的半径为r，r≫d，d远大于弹簧长度改变量的绝对值。(1)若在线圈中通入的微小电流为I，求平衡后弹簧长度改变量的绝对值Δx及PQ上反射光点与O点间的弧长s；________________________________________________________________________________________________________________________________________________(2)某同学用此装置测一微小电流，测量前未调零，将电流通入线圈后，PQ上反射光点出现在O点上方，与O点间的弧长为s1；保持其它条件不变，只将该电流反向接入，则反射光小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com点出现在O点下方，与O点间的弧长为s2。求待测电流的大小。________________________________________________________________________________________________________________________________________________________考点二带电粒子在匀强磁场中的运动1．分析带电粒子在匀强磁场中运动的方法基本思路(1)画轨迹：确定圆心，用几何方法求半径并画出轨迹(2)找联系：轨迹半径与磁感应强度、运动速度相联系，偏转角度与圆心角、运动时间相联系，运动时间与周期相联系(3)用规律：利用牛顿第二定律和圆周运动的规律，特别是周期公式和半径公式基本公式qvB＝m，T＝重要结论r＝，T＝圆心的确定(1)轨迹上的入射点和出射点的速度方向的垂线的交点为圆心，如图(a)(2)轨迹上入射点速度方向的垂线和入射点、出射点两点连线中垂线的交点为圆心，如图(b)(3)沿半径方向距入射点距离等于r的点，如图(c)(当r已知或可算)半径的确定方法一：由物理公式求，由于Bqv＝所以半径r＝方法二：由几何关系求，一般由数学知识(勾股定理、三角函数等)通过计算来确定时间的求解方法一：由圆心角求，t＝·T方法二：由弧长求，t＝小学、初中、高中各种试卷真题知识归纳文案合同PPT等免费下载www.doc985.com2.带电粒子在有界匀强磁场中运动的三个重要结论(1)粒子从同一直线边界射入磁场和射出磁场时，入射角等于出射角(如图甲，θ1＝θ2＝θ3)。(2)沿半径方向射入圆形磁场的粒...
